桌面级FDM3D打印用M8挤出送料结构

　　这套M8规格挤出送料结构，主要适配桌面级熔融沉积成型3D打印设备的送料环节，是打印端负责耗材稳定推送、精准控料的核心执行部件，目前在DIY改装机型、入门级商用桌面FDM设备上应用十分广泛，尤其是针对1.75mm直径PLA、ABS、PETG等常规打印耗材的推送场景，能匹配多数近程挤出安装位的改装需求。从实际使用场景来看，近程安装的挤出结构直接固定在打印头滑台支架上，送料路径短，耗材推送的响应速度快，在打印柔性耗材比如TPU时，能减少耗材弯折、送料滞后的问题，避免出现断料、出料不均导致的打印层厚错位、缺料断层等缺陷；如果搭配远程送料管改装，也能适配部分远程挤出机型的安装位，通过调整压料弹簧的预紧力，适配不同硬度耗材的送料阻尼需求。

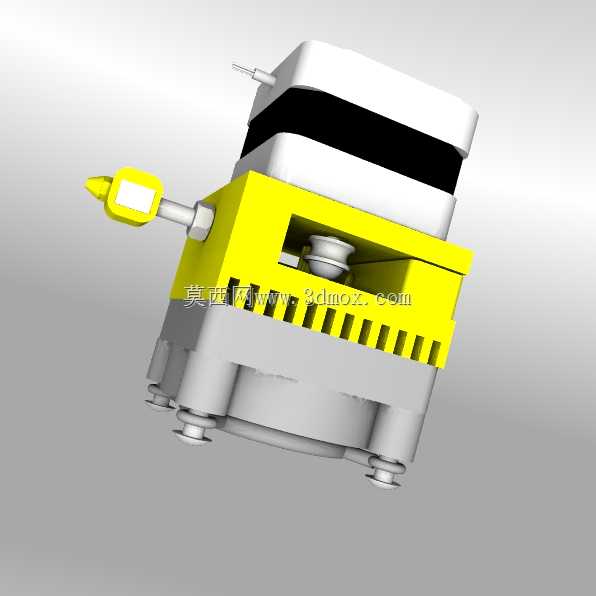

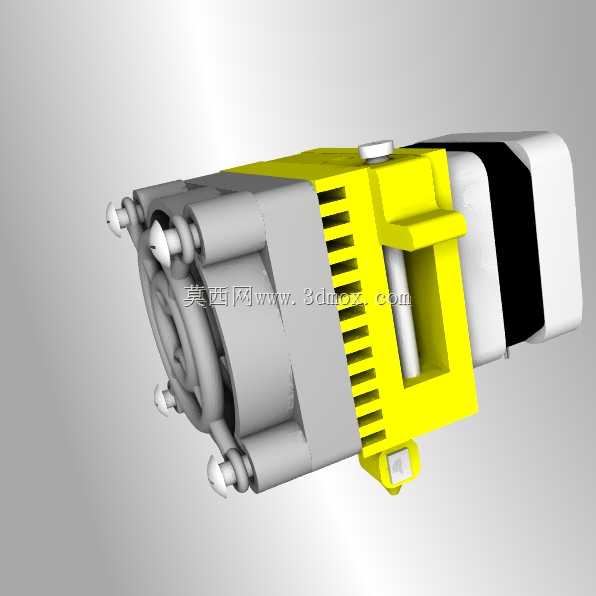

　　结构设计上，这套挤出组件采用分体式模块化布局，黄色的主体框架为受力承载结构，预留了标准M8螺纹安装接口，可直接拧入对应规格的热端散热铝块，不需要额外做转接件适配，安装时的同轴度更容易保证，能减少耗材送进过程中与内壁的摩擦阻力。框架侧面预留的压料调节位，可通过调整压料轮的压紧程度，匹配不同直径公差的耗材，避免压得过紧导致耗材被磨屑卡滞，或是压得过松出现送料打滑、出料量不足的问题。前端的黄色拨杆是耗材快拆扳手，扳动后即可抬起压料轮，快速穿入新耗材或是取出断在送料路径里的残料，日常维护换料的操作效率更高，不需要额外拆卸螺丝就能完成换料操作。

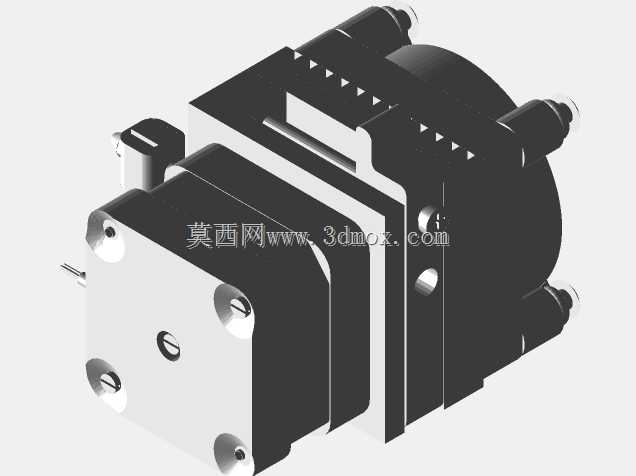

　　安装边界方面，这套挤出结构的整体外形做了紧凑化处理，横向最大宽度不超过45mm，纵向安装高度从安装基准面算起不超过60mm，不会在X轴滑台移动时和打印机的框架、Z轴导轨、自动调平传感器等周边部件产生运动干涉，适配多数2020、2040铝型材搭建的桌面打印机安装位。底部预留的步进电机安装孔位，适配市面上常见的42型两相步进电机，孔距为标准31mm，直接用M3螺丝即可完成固定，不需要额外加工转接板。送料轮采用标准齿形凹轮设计，齿深0.3mm，能在不刮伤耗材表面的前提下提供足够的推送摩擦力，送料轮的安装轴和挤出通道的同轴度控制在0.1mm以内，避免耗材送进时出现偏磨，减少送料阻力波动。

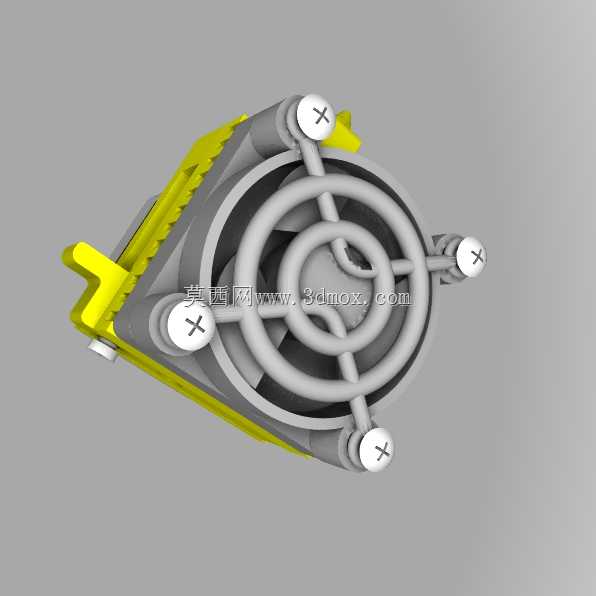

　　从功能特性来看，这套挤出结构的送料通道做了顺滑倒角处理，耗材入口处做了喇叭口导向，穿料时不需要刻意对准就能顺利送入送料轮位置，减少新手用户换料时的操作难度。压料轮采用带轴承的转动结构，转动阻尼小，长时间送料不会出现卡滞，压料臂的转轴做了间隙配合处理，扳动时没有旷量，压合后压料轮和送料轮的平行度能保持稳定，不会出现单边压紧导致的耗材偏斜问题。结构上预留的散热间隙，能让热端上传的热量通过框架缝隙快速散出，避免耗材在送料段提前软化膨胀，造成堵头故障。在实际打印测试中，这套挤出结构能稳定支持10-150mm/s的打印速度区间，在高速打印时送料加速度能跟上打印头的移动节奏，不会出现出料滞后导致的边角缺料、拉丝过多的问题，打印0.1mm层高的精细模型时，送料精度能控制在0.01mm以内，保证每层出料量均匀，模型表面层纹一致。针对日常维护的需求，整个挤出结构的拆解不需要特殊工具，拧下固定压料臂的螺丝即可更换磨损的送料轮或是压料轮，易损件更换成本低，适合个人用户DIY改装以及小批量设备组装使用。
