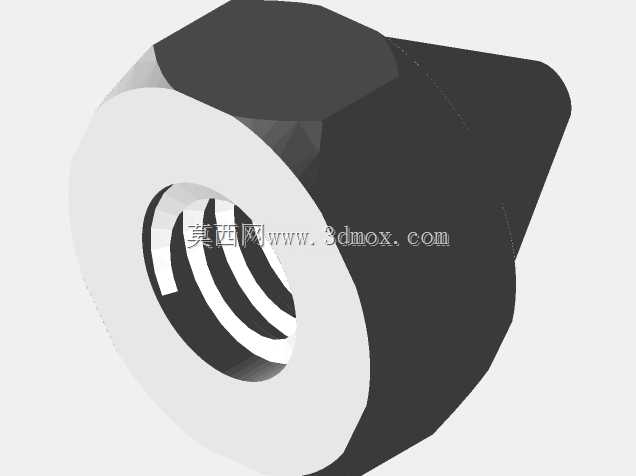

带内螺纹0.4mm熔融沉积3D打印喷嘴

　　在桌面级熔融沉积成型3D打印设备的挤出系统中，喷嘴是直接决定成型精度、出丝稳定性的核心终端零件，本次设计的0.4mm孔径带内螺纹喷嘴，主要适配常规口径的桌面级FDM设备，覆盖PLA、ABS、PETG等主流热塑性耗材的打印场景，是挤出端直接接触熔融耗材、完成耗材精准挤出成型的关键功能件。

　　从实际设备运行的工况来看，喷嘴需要长期承受200-260℃的持续工作温度，同时要承受耗材送料过程中的持续挤压力，还要在频繁的启停、换料、温度升降过程中保持结构尺寸稳定，避免出现漏料、堵头、出丝偏移等常见故障。这款喷嘴在设计时优先考虑了安装适配性，整体采用外六角式的拧动结构，不需要定制专用扳手，使用常规活动扳手或者开口扳手就能完成拆装更换，日常维护时的操作门槛很低，不管是设备原厂装配还是用户后期自行更换配件，都能快速完成对位安装。

　　结构设计上，喷嘴内部做了平滑的流道过渡，从进料端到0.4mm的出料孔没有直角台阶，能够最大程度减少熔融耗材在流道内的残留，避免长时间打印后耗材碳化造成的堵头问题。内螺纹结构设置在喷嘴的进料端，能够直接和挤出端的喉管实现螺纹密封连接，不需要额外添加密封件就能保证连接位置的密封性，减少高温耗材从连接缝隙溢出的风险。外形上的多切面设计除了满足扳手拧动的受力需求之外，还能在安装时提供清晰的对位基准，保证喷嘴出料孔和下方打印平台的垂直度，避免因为安装倾斜导致的出丝偏斜、首层附着力差等打印问题。

　　从安装边界尺寸来看，这款喷嘴的整体高度控制在常规挤出头的通用尺寸范围内，六角对边尺寸适配市面上绝大多数桌面级FDM打印机的挤出头安装位，不需要对原有设备的挤出支架、散热块、加热块结构做任何修改就能直接替换安装，出料端的锥形收窄结构能够在打印过程中减少喷嘴和已打印成型件的剐蹭，尤其是在打印带有悬垂结构、薄壁结构的零件时，更小的端部轮廓能够给风扇留出更充足的散热风道空间，提升耗材挤出后的冷却效率，减少打印件的翘曲变形问题。

　　在实际打印应用场景中，0.4mm的孔径是桌面级3D打印最通用的规格，既能够满足0.1-0.3mm层厚的高精度模型打印需求，也能支撑0.2-0.4mm层厚的快速打印场景，兼顾打印精度和打印效率，不管是做手板原型制作、工装夹具加工，还是创意模型打印、教学实训设备配套，这个孔径的喷嘴都是使用频率最高的配件。设计时特意将内螺纹的公差控制在通用密封螺纹的公差范围内，保证和不同厂商生产的标准喉管都能实现可靠配合，不会出现螺纹过紧拧裂喉管、或者螺纹过松漏料的问题，流道内壁的粗糙度设计也考虑了熔融耗材的流动特性，光滑的内壁能够减少耗材流动阻力，让送料过程更顺畅，在高速打印时也能保证出丝量稳定，避免出现断丝、出丝不足导致的打印件层间结合力差的问题。

　　另外，喷嘴的外部结构没有多余的凸起或者薄壁结构，在日常使用中即使不小心和打印平台发生碰撞，也不容易出现端部变形、出料孔损坏的问题，相比细长型的喷嘴结构，这种紧凑的多面体结构抗磕碰能力更强，能够降低日常操作失误导致的配件损坏概率。加热块贴合面做了平整处理，能够和加热铝块实现紧密贴合，保证热量能够高效传递到喷嘴整体，让喷嘴内部的熔融耗材温度均匀，避免因为局部温度差异导致的耗材流动性变化，减少打印过程中出丝粗细不均的问题，从结构层面提升打印过程的稳定性。
