微型硬质合金棒材磨削装夹装置

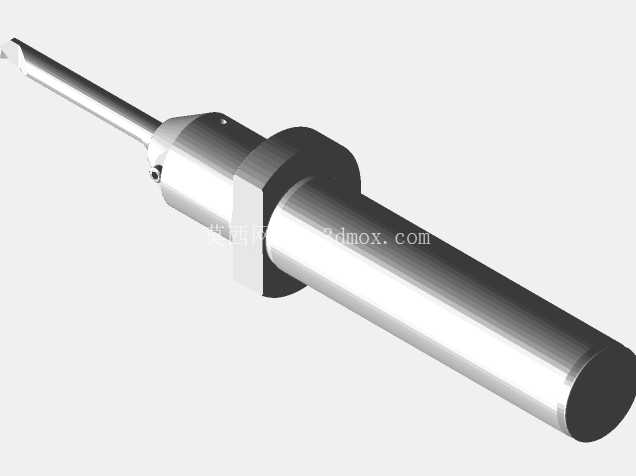

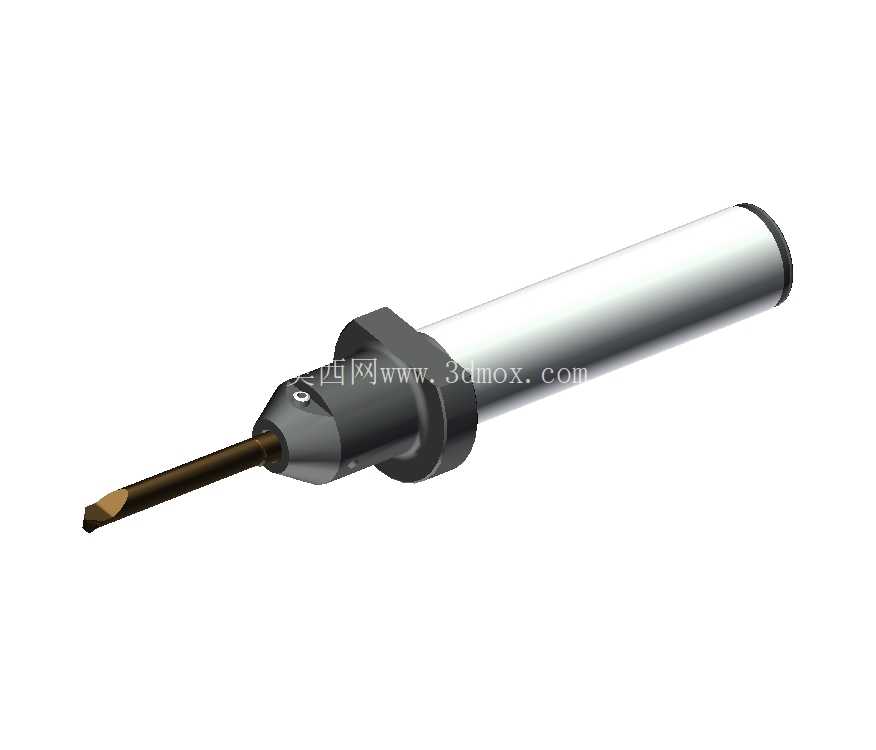

　　在精密微小零件加工场景中，直径不足2mm的硬质合金微棒加工一直是装夹环节的难点，这类微棒常作为微型镗刀、精密探针、微小孔加工刀具的基体使用，常规弹簧夹头在夹持直径1mm以下的棒料时，很容易出现夹持同轴度偏差、夹紧力不足导致棒料打滑、或是夹紧力过大压碎硬质合金棒材的问题，这套装夹装置正是针对这类微棒的刃磨、修磨工序设计的专用工装。从结构上看，装置整体采用细长圆柱柄作为安装主体，柄部直径按照标准机床刀柄规格设计，可直接装入镗床、工具磨床的标准刀柄夹套内，不需要额外制作过渡连接套，安装时只要保证柄部圆柱面与机床主轴内孔的配合间隙控制在0.005mm以内，就能保证整体装夹的同轴度基础。

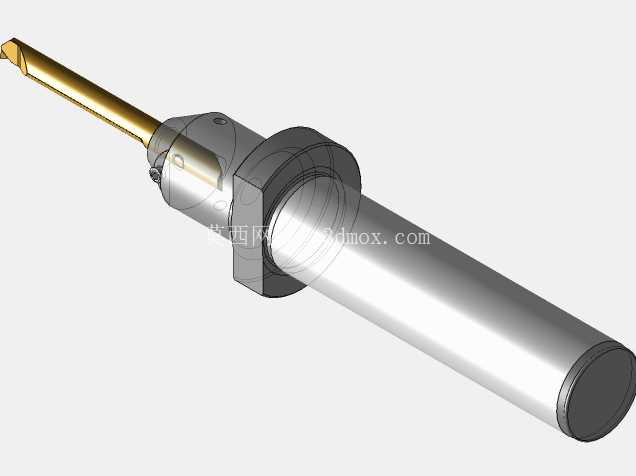

　　装置前端的夹持模块采用侧向顶紧的弹性缩紧结构，不同于常规弹簧夹头的周向均匀收缩，这套结构在夹持孔侧面设计了单螺钉顶紧的弹性槽，当拧紧顶紧螺钉时，夹持孔会产生微量的单侧弹性变形，将插入孔内的微棒牢牢压紧在孔壁的定位基准面上，这种设计的优势在于，夹紧力的方向始终垂直于微棒的圆柱母线，不会对微棒产生轴向的推力，避免微棒在装夹过程中出现轴向窜动，同时弹性变形量可以通过螺钉的拧入深度精准控制，针对不同材质、不同直径的微棒，可以灵活调整夹紧力，既不会因为夹紧力过小导致加工时棒料转动，也不会因为夹紧力过大造成硬质合金棒材出现应力碎裂。

　　装置中部设计了带定位凸台的法兰结构，这个凸台的作用是在装入机床刀柄时提供轴向定位面，当柄部插入刀柄内孔后，法兰端面与刀柄端面贴合，就能保证装置整体的轴向安装尺寸一致，不需要每次装夹都重新调整装置的伸出长度，在批量修磨微棒刀具时，可以大幅减少装夹辅助时间。前端的夹持孔深度设计为15mm，这个深度是经过反复验证的，对于直径0.5mm到3mm的硬质合金微棒来说，15mm的夹持长度既可以保证足够的接触面积，分散夹紧应力，又不会因为夹持长度过长导致微棒拆卸困难，同时夹持孔的内孔粗糙度控制在Ra0.8以下，避免孔壁的划痕在微棒表面产生压痕，影响微棒的表面质量。在实际使用场景中，这套装置主要配套工具磨床、镗床使用，完成微棒端部的锥面刃磨、切削刃倒棱、棒材端面修磨等工序，比如在加工直径0.8mm的微型内孔镗刀时，先将硬质合金棒坯插入装置的夹持孔内，调整伸出长度到需要的刃磨长度，拧紧侧面的顶紧螺钉，再将装置整体装入磨床主轴，就可以完成刀具的刃磨作业，相比常规的三爪卡盘装夹，这套装置的装夹同轴度可以控制在0.01mm以内，刃磨后的刀具径向跳动量远小于通用夹具的装夹效果。

　　设计过程中特意将装置的整体重量控制在200g以内，细长柄部采用合金钢材质经过淬火处理，硬度达到HRC45-50，既保证了柄部的耐磨性，多次装夹也不会出现拉毛、变形的问题，前端的夹持模块采用弹性更好的合金弹簧钢制作，经过多次反复松紧也不会出现弹性失效的问题，装置的外圆所有回转面都经过外圆磨床精磨，保证各个轴段的同轴度，避免高速回转时出现不平衡振动。在安装边界上，装置的最大外圆直径不超过20mm，整体长度控制在120mm以内，既可以适配普通台式工具磨床的装夹空间，也可以安装在小型数控镗床的主轴上，不会因为装置尺寸过大和机床的防护罩、工件台产生干涉，前端的顶紧螺钉采用内六角小螺钉，使用标准的内六角扳手就可以完成松紧操作，不需要专用的拆装工具，日常维护只需要定期清理夹持孔内的硬质合金碎屑，在弹性槽位置滴入少量润滑油避免锈蚀，就可以长期保持夹持精度。
