60X60规格轴流散热冷却风扇设计

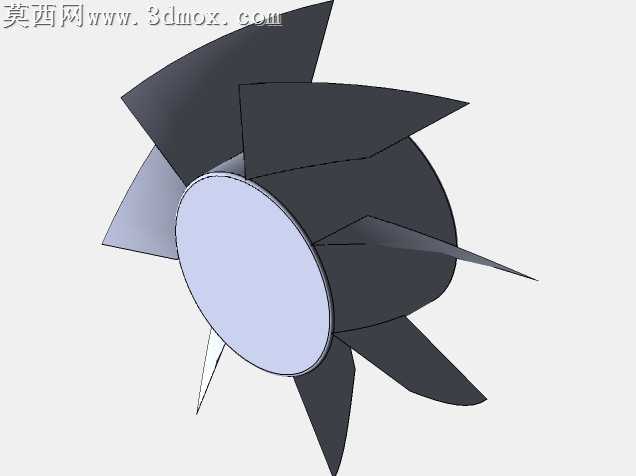

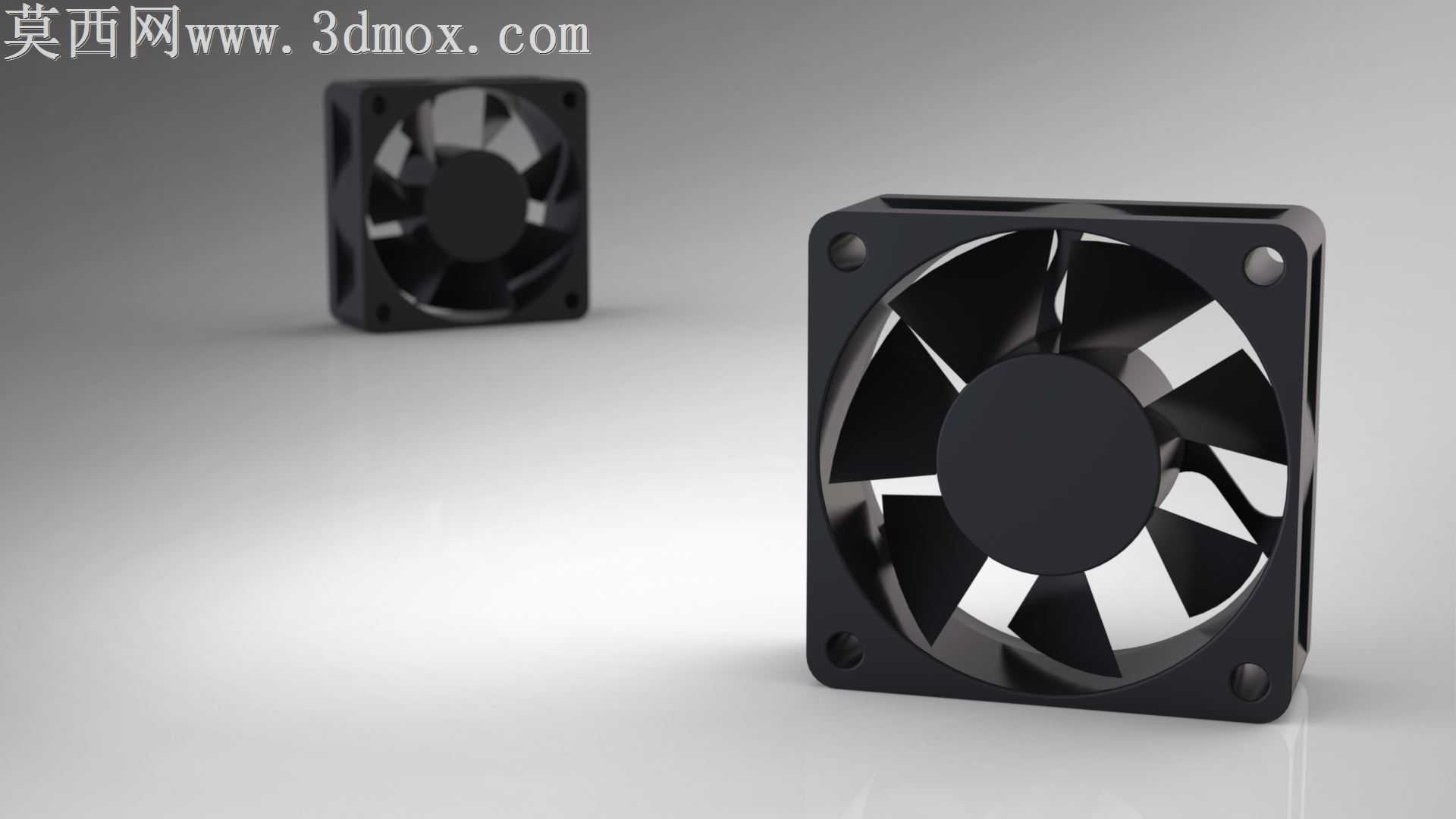

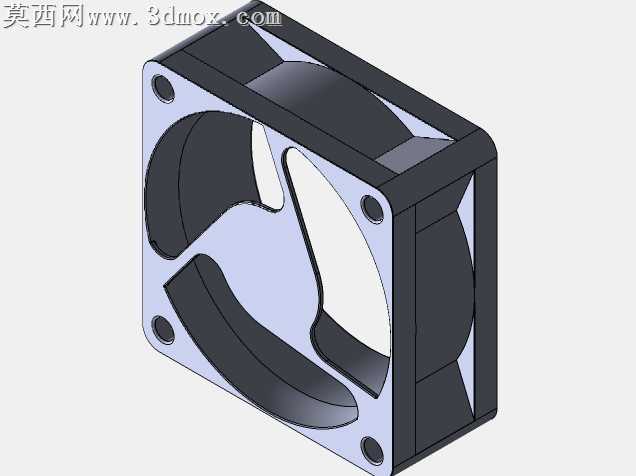

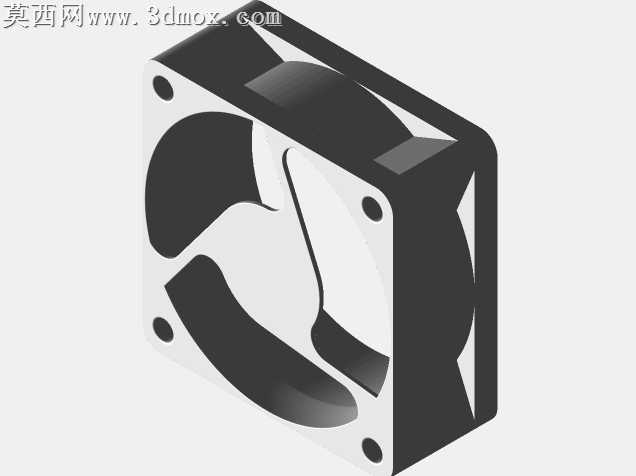

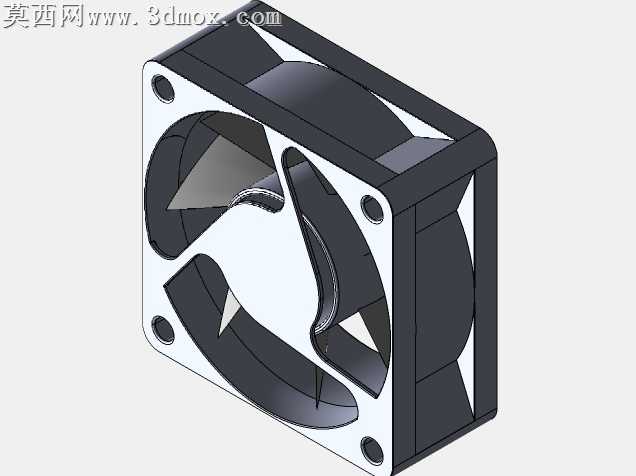

本作品为60mm见方规格的轴流冷却风扇三维设计，建模阶段采用参数化设计思路，先以基准平面定位风扇外框的安装孔位、整体外形尺寸，外框采用带圆角的方形结构，四个角预留标准安装沉孔，孔位尺寸匹配常规PC硬件安装规范，框体边缘做圆弧过渡处理，避免注塑生产时出现应力集中问题，同时提升装配时的操作安全性。扇叶部分采用七叶后掠式气动布局设计，建模时先绘制单叶的翼型截面曲线，通过沿径向的多截面放样生成单叶实体，再通过圆周阵列完成全部扇叶的排布，扇叶与中心轮毂做顺滑过渡连接，轮毂采用封闭式圆形结构，既可以遮盖内部电机结构提升外观整洁度，也能优化扇叶根部的气流引导效果，减少气流在中心区域的紊流损耗。材质设定上，外框与扇叶均采用哑光黑色阻燃PBT工程塑料材质，调整材质的粗糙度参数模拟真实塑料的磨砂质感，安装孔内嵌的固定柱采用金属质感材质，还原真实产品的嵌件结构细节。渲染阶段搭建了柔和的影棚光照环境，主光源采用侧上方45度角打光，搭配辅光弱化阴影死区，添加环境反射贴图模拟塑料表面的微弱反光效果，通过景深效果突出前景风扇主体，虚化背景中的同款风扇模型，强化作品的视觉层次感。结构设计上充分考虑实际生产的可行性，框体壁厚保持均匀一致，扇叶的拔模角度设置符合注塑成型要求，各连接部位做圆角处理避免锐边，整体结构兼顾散热性能需求与外观美观度，可用于电脑CPU散热、机箱通风、小型电子设备散热等场景的方案展示、结构验证与渲染演示使用，模型还原了真实60mm风扇的比例细节，外观造型流畅规整，能够直观呈现该类散热部件的典型结构特征。
