50mm规格方形磁悬浮散热风机三维设计

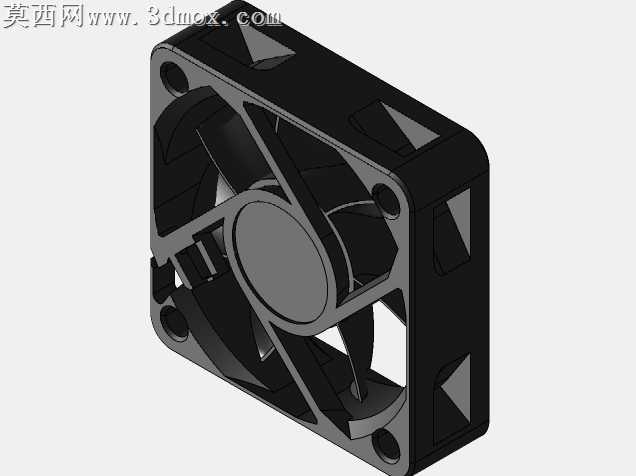

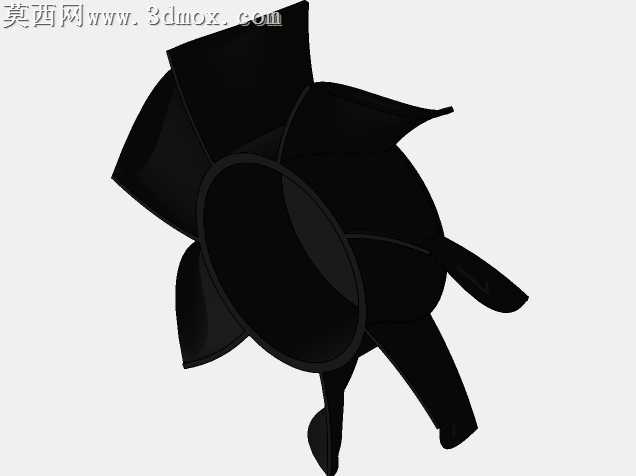

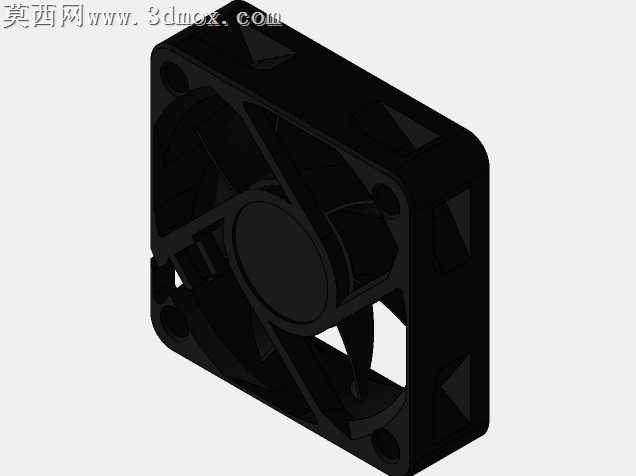

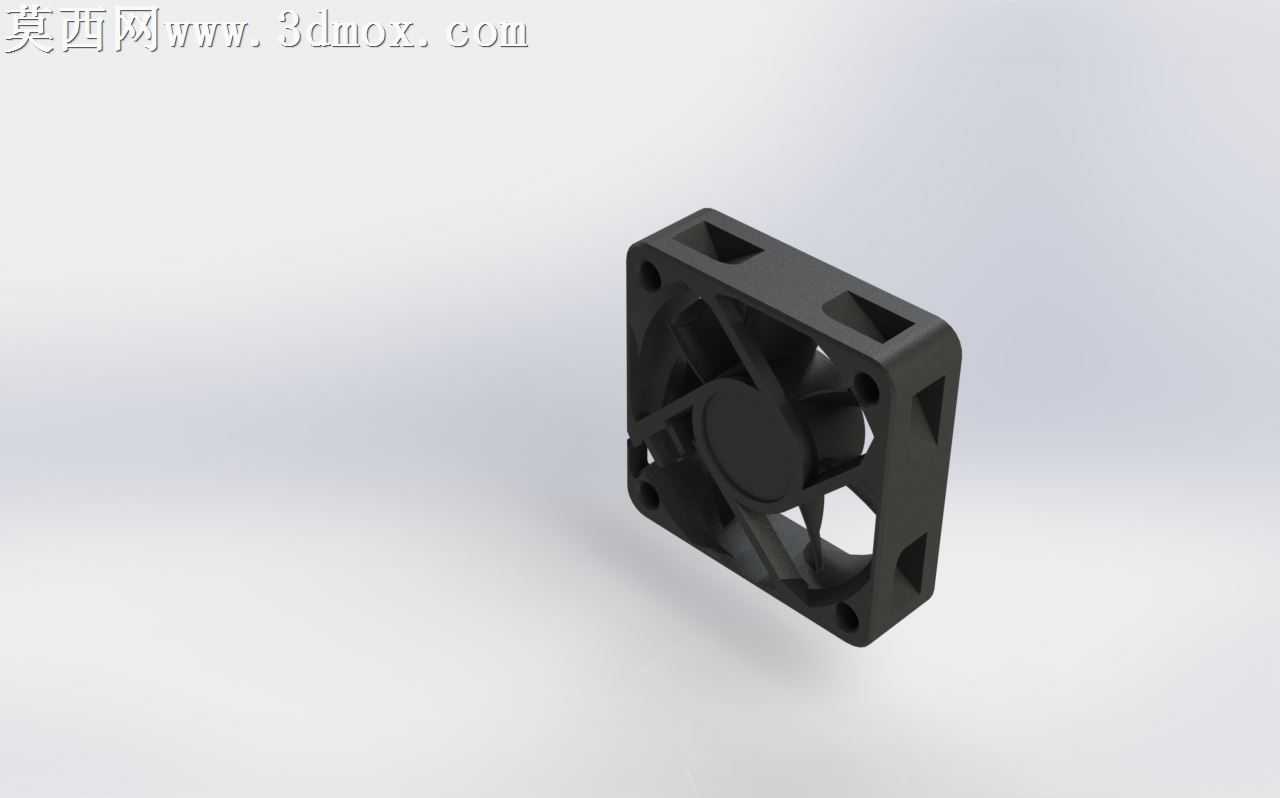

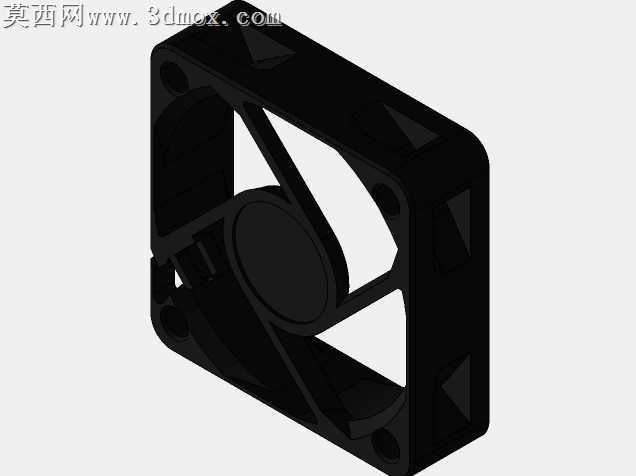

本模型为50x50x15mm规格的磁悬浮轴流散热风机，建模阶段采用SolidWorks完成全参数化结构搭建，首先以方形外框为基准定位，精准绘制四角安装固定孔位，孔位做沉台倒角处理匹配实际安装的螺丝沉头尺寸，外框侧边做三角加强筋结构，在不增加整体壁厚的前提下提升外框抗形变能力，避免安装锁紧时出现框体开裂问题。外框内部预留风轮转动的安全间隙，间隙尺寸控制在0.3mm，既保证风轮转动无剐蹭，又能减少漏风提升送风效率。风轮部分采用七片后倾式扇叶设计，每片扇叶做曲面弧度优化，通过曲面放样命令生成流畅的叶型曲面，叶根位置做圆角过渡处理，降低风轮高速转动时的应力集中问题，扇叶与中心轮毂做一体化布尔合并，轮毂中心预留磁悬浮轴承的安装腔体，腔体尺寸匹配磁悬浮组件的装配公差，保证轴承组件可顺利嵌入完成装配。渲染阶段采用哑光硬质工程塑料材质模拟风机外框与扇叶的真实质感，材质表面添加细微的磨砂颗粒纹理，还原量产注塑件的表面质感，场景采用柔和的漫反射打光方案，主光源从斜上方45度投射，搭配辅助补光消除结构暗部阴影，清晰展现外框加强筋、安装孔位、扇叶曲面的细节特征，背景采用浅灰色渐变背景突出风机主体结构。设计过程中充分考虑磁悬浮风机的结构特性，取消传统含油轴承的接触式支撑结构，在轮毂位置预留磁环安装位，通过磁悬浮结构降低风机转动时的摩擦阻力与运行噪音，整体尺寸严格遵循50x50x15mm的标准散热风机规格，可直接适配工控设备、小型电子装置、电源模块等场景的散热安装需求，所有结构特征均按照实际量产工艺设计，安装孔距、框体壁厚、扇叶间隙等参数均符合行业通用标准，模型同时导出STEP与IGES通用格式，可兼容多数三维工程软件打开编辑，满足不同场景下的设计参考与装配调用需求。
