600mm直径轴流工业散热通风扇结构

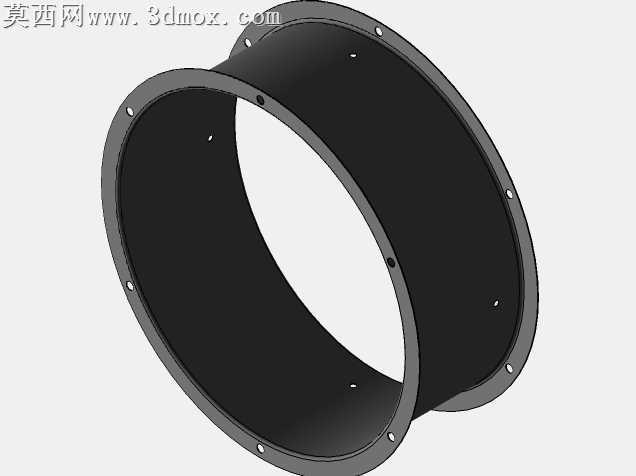

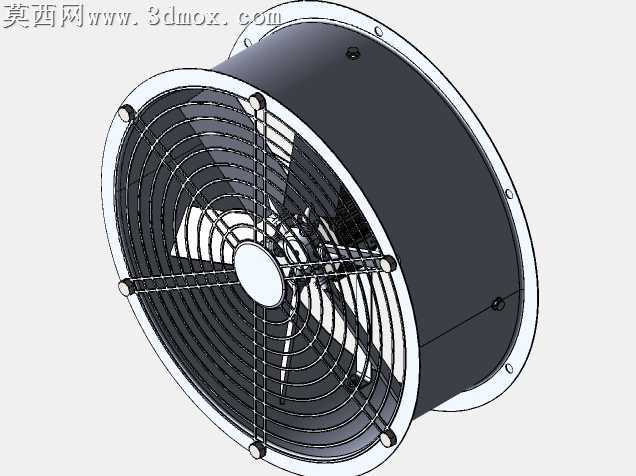

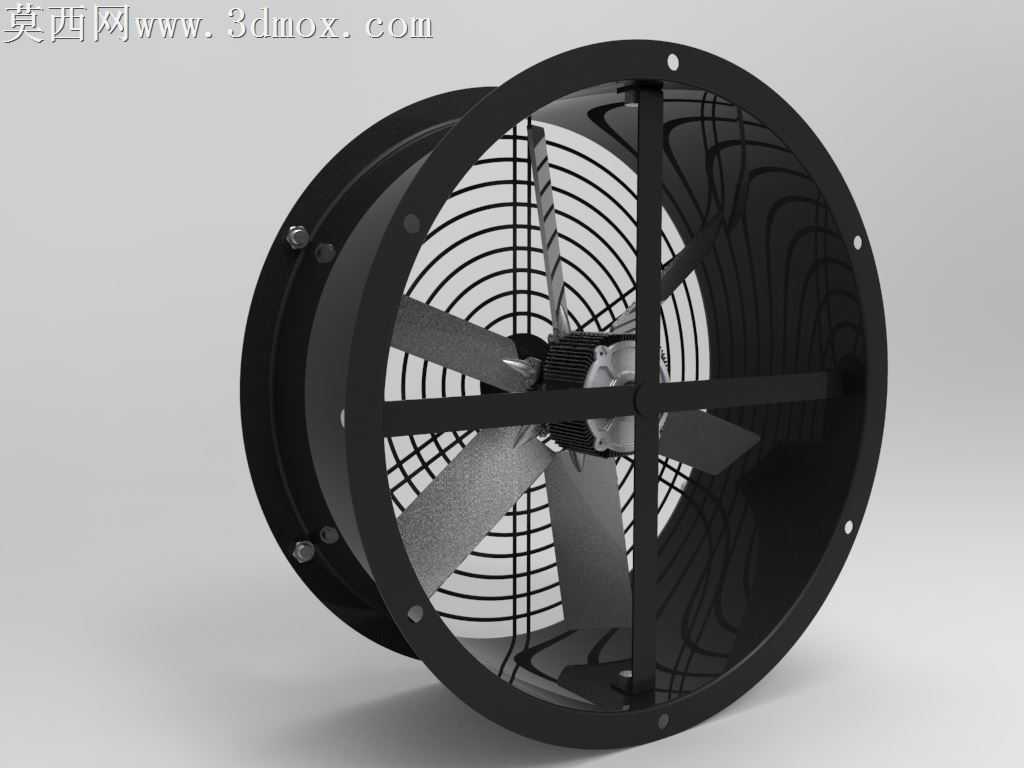

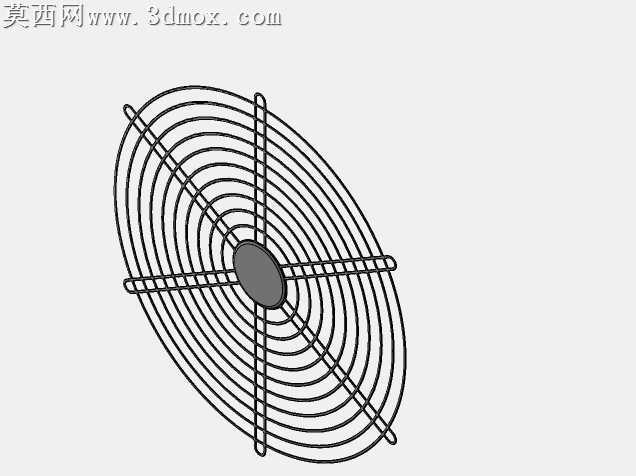

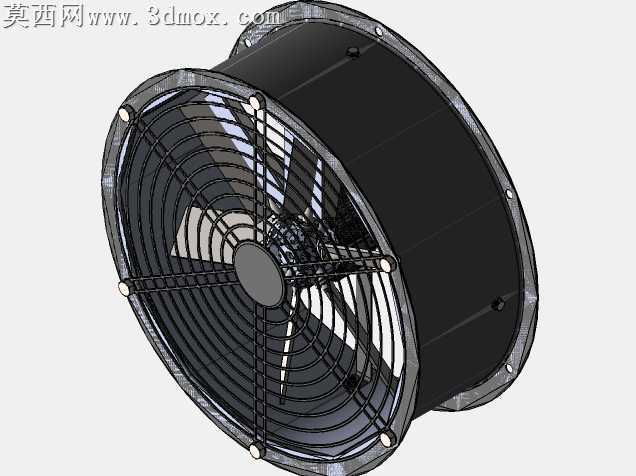

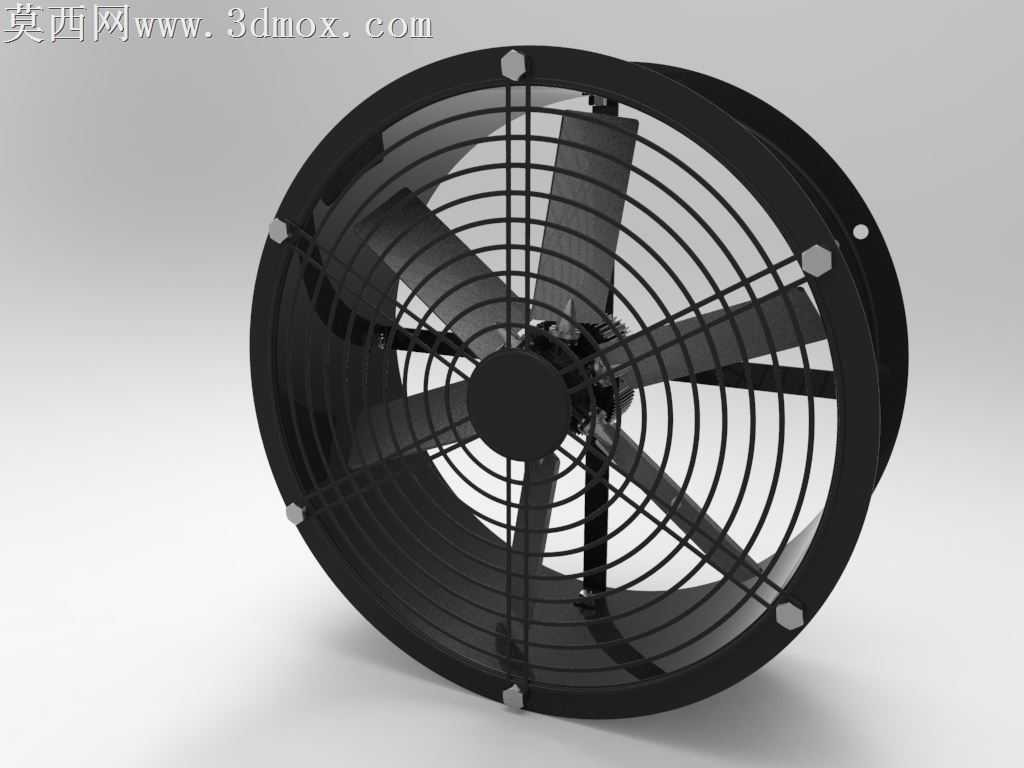

大直径轴流风扇在车间通风、设备散热场景中，最常出现的失效点集中在网罩连接松动、扇叶动平衡偏移、外框圆度不足引发的风噪激增，这款600mm规格的固体结构设计，从加工适配的角度逐一回应了这些现场痛点。外框采用双圈卷边一体式结构，摒弃了传统薄钢板拼接后焊接打磨的工艺路线，卷边处预留的六角安装沉孔，刚好匹配标准M6外六角螺栓的头部尺寸，安装时螺栓头完全嵌入沉孔内，不会突出网罩安装面，既避免了运输过程中螺栓剐蹭外包装，也消除了长期运行中螺栓受气流振动松脱后剐蹭扇叶的隐患。扇叶采用等厚圆弧变截面设计，叶根与轮毂连接位置做了渐变加厚过渡，没有出现直角转接的应力集中区，冲压成型时板材在模具型腔内的流动更均匀，不会出现叶根处材料拉伸过度导致的壁厚减薄问题，每片扇叶的安装定位孔与轮毂上的凸台做了小间隙配合，装配时不需要反复调整扇叶角度，凸台的限位作用能保证六片扇叶的安装角误差控制在0.5度以内，大幅减少后期动平衡校正的配重块添加量。前后防护网的钢丝交叉点全部采用电阻点焊固定，网圈与外框连接的卡扣位置，对应外框上预留的卡槽做了0.2mm的过盈设计，卡扣卡入后不需要额外加装螺丝固定，就能承受12m/s风速下的网罩振动载荷，不会出现网罩颤动拍打外框的异响。轮毂中心的电机安装位做了同轴度0.1mm的公差约束，轴承室的台阶深度预留了0.15mm的热胀间隙，电机长时间运行发热后，轴承外圈不会因为热膨胀被台阶顶死出现抱轴故障。外框侧面的接地螺栓安装位做了凸台加厚处理，攻丝时不会因为板材过薄出现滑牙问题，接地导线的接线端子可以完全贴合凸台平面，不会出现虚接导致的接地电阻超标。扇叶前缘做了微小的圆弧倒角处理，不是锋利的直角边，冲压下料后不需要额外做毛刺打磨工序，就能避免运行时前缘的尖锐边切割气流产生的高频啸叫，同时也能减少装配工人搬运时被锋利边缘划伤的风险。整个结构没有设计多余的装饰性凸台、凹槽，所有曲面都是为冲压、焊接、装配工序服务，板材展开后没有异形尖角，下料时板材利用率能提升8%左右，焊接位置全部集中在外圈的八个连接点，不需要满焊作业，焊接变形量控制在0.3mm以内，焊后只需要简单打磨焊点就能进入喷塑工序，不会因为变形过大需要额外的校形步骤。
