家用绞肉机适配尼龙传动齿轮结构

日常餐饮加工场景里，小型台式绞肉机是熟食店、家庭厨房、小型肉制品加工点的常用设备，这类设备依靠内部传动系统将电机的高转速低扭矩输出，转化为绞龙轴的低转速大扭矩转动，以此完成鲜肉的切割、挤压、推送工序，而这套传动链路里，和绞龙轴直接配合的从动齿轮，是最容易出现磨损、崩齿故障的零件——多数家用绞肉机的原厂齿轮采用普通POM材质注塑成型，在频繁处理带筋腱的冷鲜肉、甚至误混入小碎骨的工况下，齿面接触应力超过材料疲劳极限后，很容易出现齿根断裂、齿面磨损失圆的问题，一旦齿轮失效，整台设备就会出现电机空转、绞龙不转的故障，直接中断加工流程。

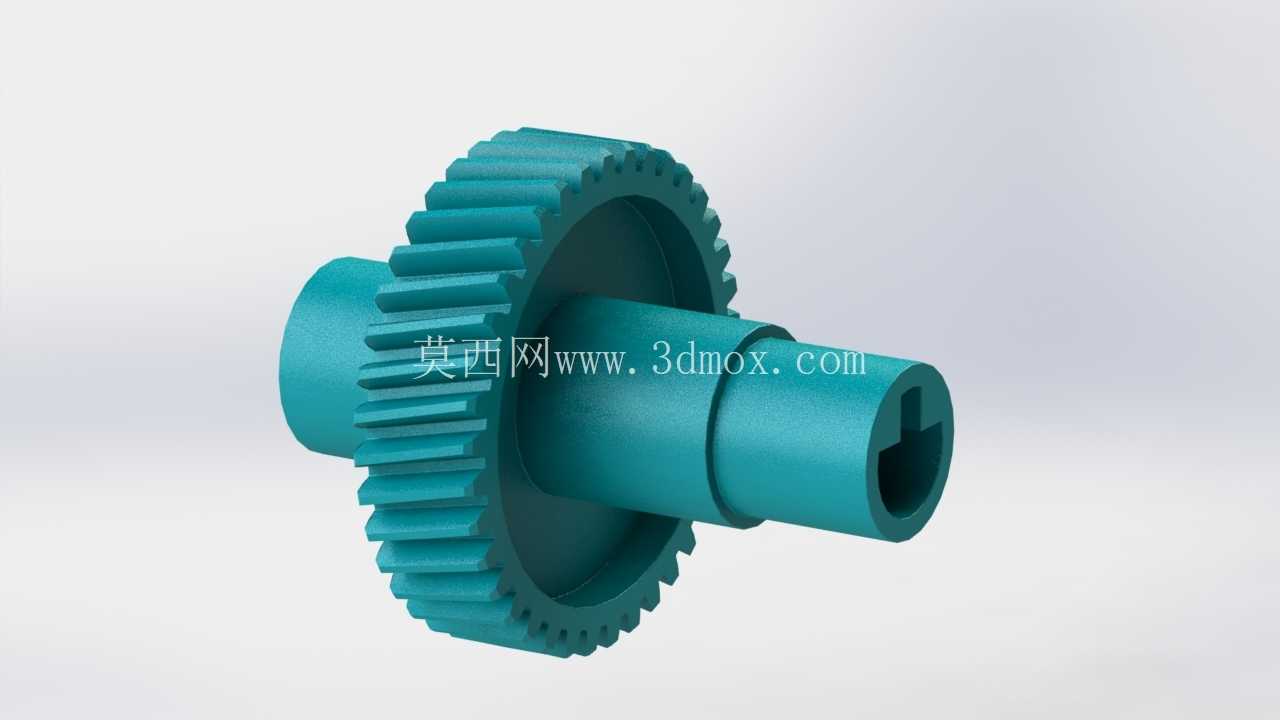

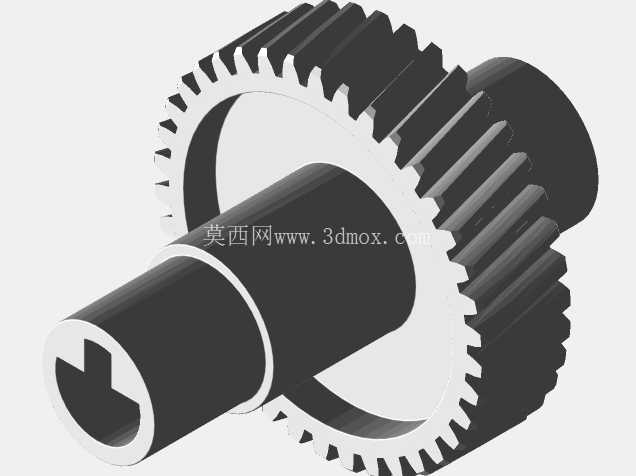

这次还原的齿轮结构，完全匹配常见台式绞肉机的安装边界：齿轮整体为同轴阶梯轴结构，大端为直齿圆柱齿轮轮体，小端为带内孔的安装轴段，内孔加工有一字型传动卡槽，刚好和绞龙轴末端的扁位结构配合，传递扭矩的同时限制周向转动，不会出现打滑空转的问题。轮齿采用标准渐开线直齿设计，齿顶圆、齿根圆的参数完全和原厂主动齿轮的啮合参数匹配，安装后齿侧间隙控制在0.1-0.2mm之间，既不会因为间隙过大出现传动冲击、噪音过大的问题，也不会因为间隙过小出现卡滞、转动阻力大增加电机负载的情况。

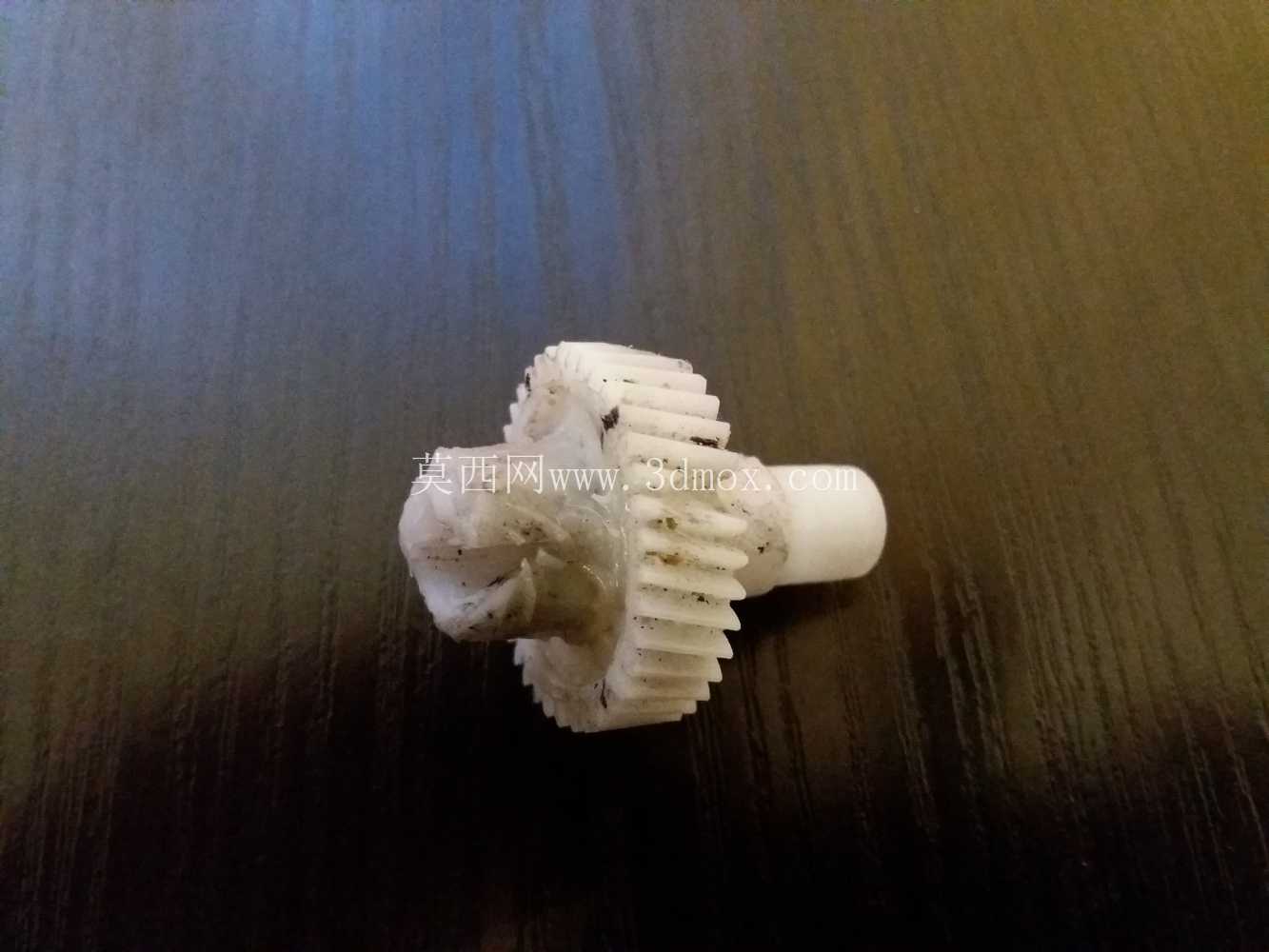

设计过程中首先对损坏的原厂齿轮进行了全尺寸测绘，重点核对了安装轴段的外径、轴向长度，确保装入设备的齿轮腔后，轴向定位尺寸和原厂件一致，不会出现轴向窜动导致的轮齿啮合错位问题；内孔的卡槽尺寸也严格匹配绞龙轴的扁位公差，安装时不需要额外打磨修配，直接推入即可完成装配。材质选择上适配尼龙3D打印工艺，尼龙材料的自润滑特性优于原厂的普通POM材质，齿面啮合过程中不需要额外涂抹润滑脂，就能保持较低的摩擦系数，同时尼龙的抗冲击韧性更强，遇到瞬时过载的情况，齿根可以承受更大的冲击载荷，不容易出现崩齿问题，相比原厂件的使用寿命有明显提升。

从实际装配的角度看，这个齿轮的安装不需要改动设备原有结构，只需要拆开绞肉机的传动腔端盖，取出已经损坏的旧齿轮，将打印完成的尼龙齿轮按轴向方向推入安装位，确认卡槽和绞龙轴扁位完全卡合后，重新装回端盖即可完成维修替换，整个过程不需要专用工具，普通用户对照设备的拆装指引就能完成操作。轮体的阶梯轴段和设备腔体内的塑料支撑衬套配合，轴段的外径公差控制在衬套间隙配合的合理范围内，转动过程中不会出现径向晃动，保证轮齿啮合的同轴度，减少偏磨问题的出现。

在日常使用场景里，这类替换齿轮主要适配功率在200W-500W之间的家用及小型商用绞肉机，处理常规的猪牛羊肉、甚至部分软质蔬菜馅料时，传动过程平稳，齿轮的传动效率保持在95%以上，不会因为传动损耗导致电机发热严重。相比采购原厂配件，3D打印的尼龙齿轮生产周期更短，不需要等待配件物流，只要有对应的三维模型，就能快速制作出替换件，对于突发的设备故障，可以快速完成修复，减少加工中断带来的影响。

设计时也充分考虑了打印工艺的可行性，整个齿轮结构没有悬空的特殊结构，打印时不需要添加过多支撑，轮齿部分的成型精度可以得到保证，层厚设置在0.2mm时，齿面的粗糙度完全满足啮合传动的要求，不需要额外的后处理打磨工序。齿轮的轮毂部分做了适当的加厚处理，避免安装时受力出现开裂，轮齿的齿根圆角也做了优化，减少应力集中，进一步提升齿轮的抗疲劳强度，在频繁正反转的工况下，也能保持稳定的结构强度。
