28BYJ-48减速步进电机精细三维建模作品

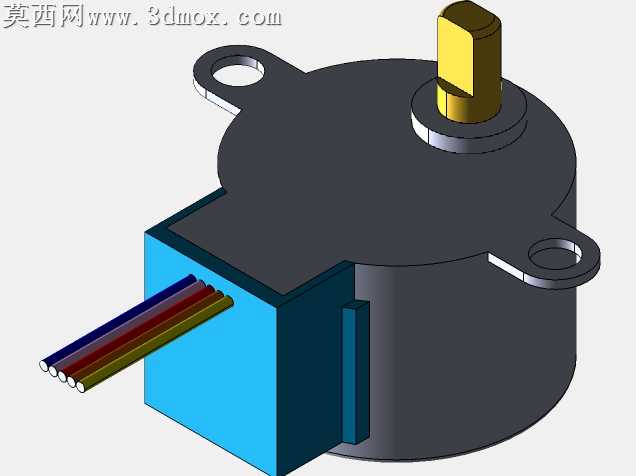

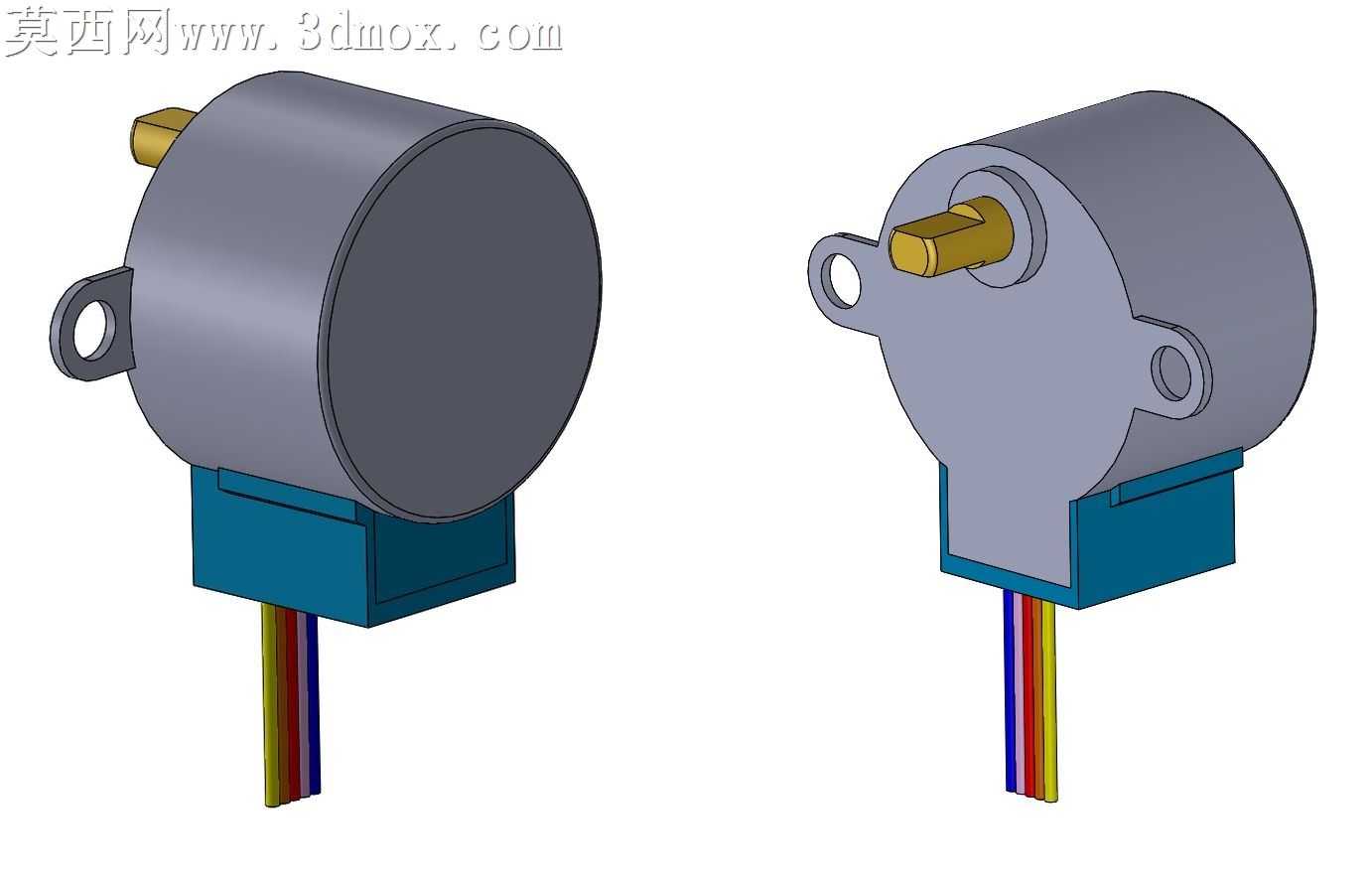

本作品针对常用的28BYJ-48步进电机进行1:1等比例三维建模还原，建模过程中严格对照实物的外形尺寸、安装孔位、出线方式、输出轴结构进行参数化绘制，确保模型各部分尺寸与实物完全匹配，可直接用于结构装配验证、产品布局设计、3D打印适配等场景。建模阶段对电机主体的圆柱形机壳、侧方蓝色驱动端盖、带安装固定耳的端盖结构进行了精细化处理，两个安装耳上的固定通孔做了同轴度校验，保证安装孔位的位置精度符合实物公差要求；输出轴采用削边D型轴结构，建模时精准还原了轴径、削边尺寸、轴伸长度，还原了该类电机输出轴防转的结构特征。出线部分还原了五根不同颜色的引出导线，每根导线的线径、出线位置、端部剥线结构都做了对应呈现，导线的排布走向贴合实物出线方式，没有出现结构穿模、错位的问题。材质渲染阶段，为电机主体黑色机壳赋予了哑光磨砂塑料材质，调整了材质的粗糙度与反射参数，还原微电机机壳的哑光质感；侧方蓝色端盖采用亮面工程塑料材质，区分了不同部件的材质差异；顶部输出轴与金属安装衬套赋予金属材质，调整金属的高光与反射强度，还原金属件的质感；引出导线分别赋予对应颜色的绝缘胶皮材质，端部剥线位置露出的金属线芯也做了金属材质赋予，提升模型整体的真实感。结构设计上完整还原了该款步进电机的外部装配特征，没有遗漏任何外部结构细节，各部件之间的装配间隙做了合理设置，既还原实物的装配关系，也避免了模型部件之间的干涉问题；模型整体布线规整，曲面过渡顺滑，没有出现破面、烂面、多余边线的问题，可直接导入各类三维软件进行后续的装配、仿真、渲染工作，能够满足机电产品设计、教学演示、方案展示等多场景的使用需求。
