车用直流12V雨刮驱动电机结构设计

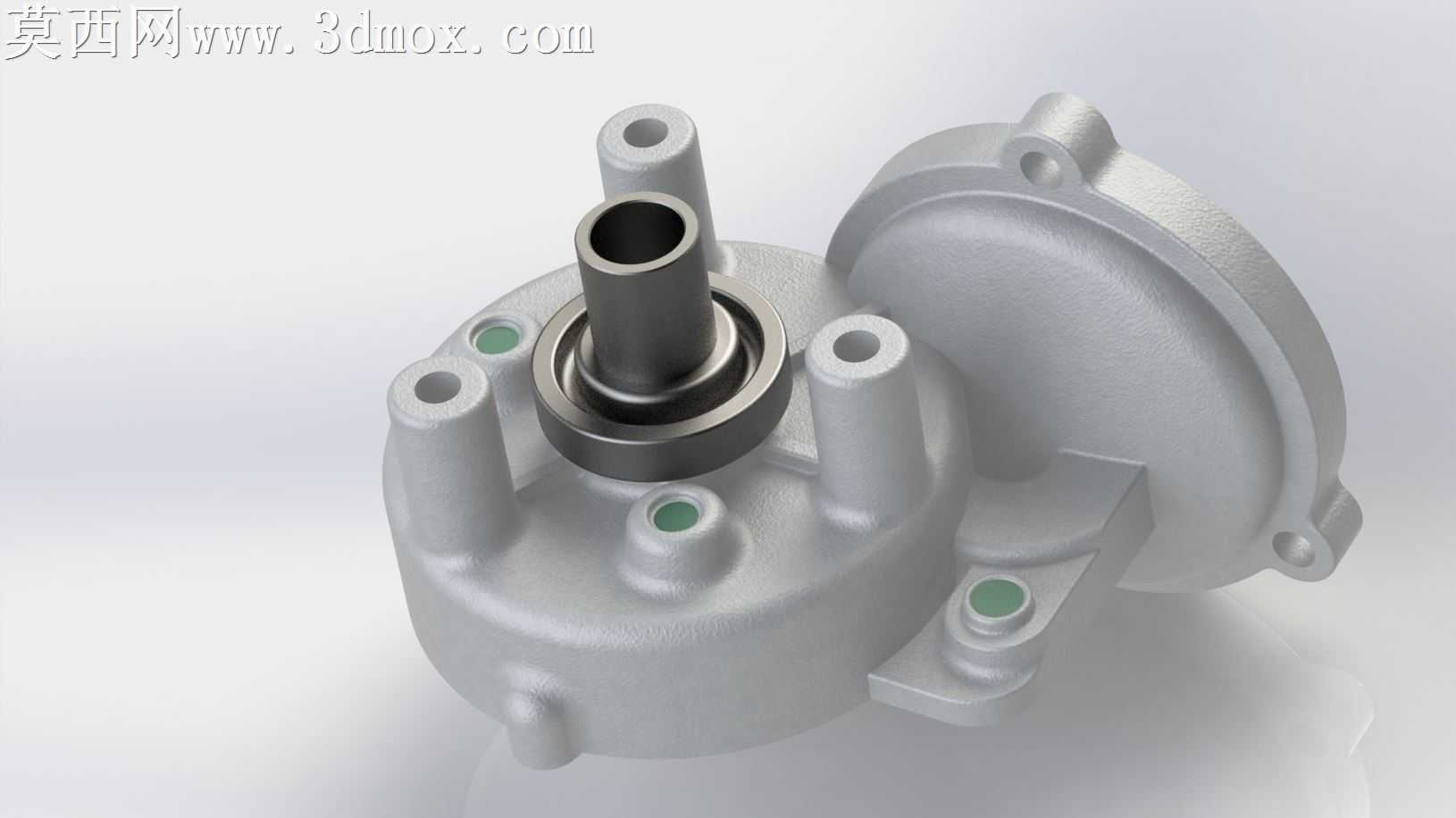

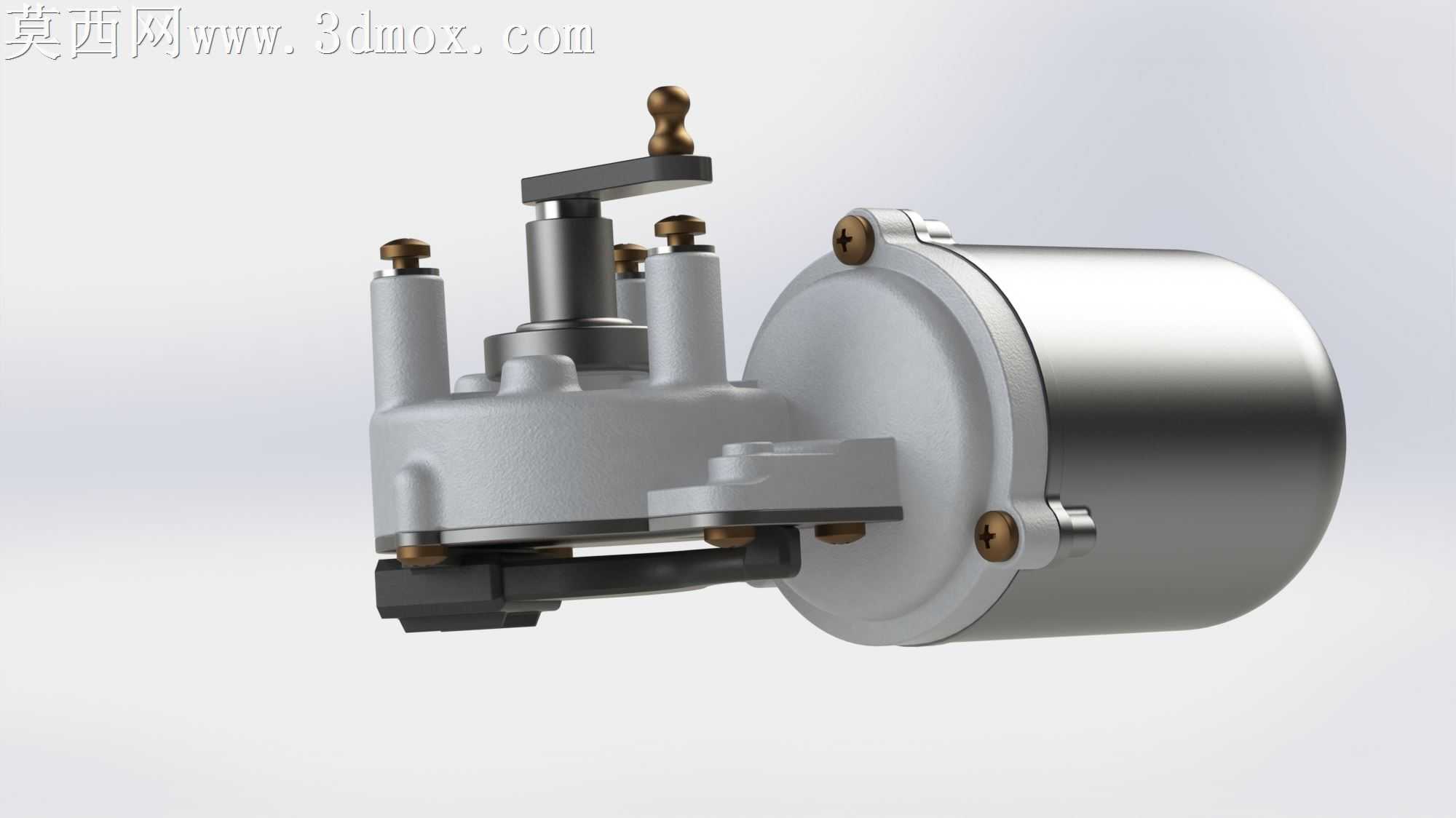

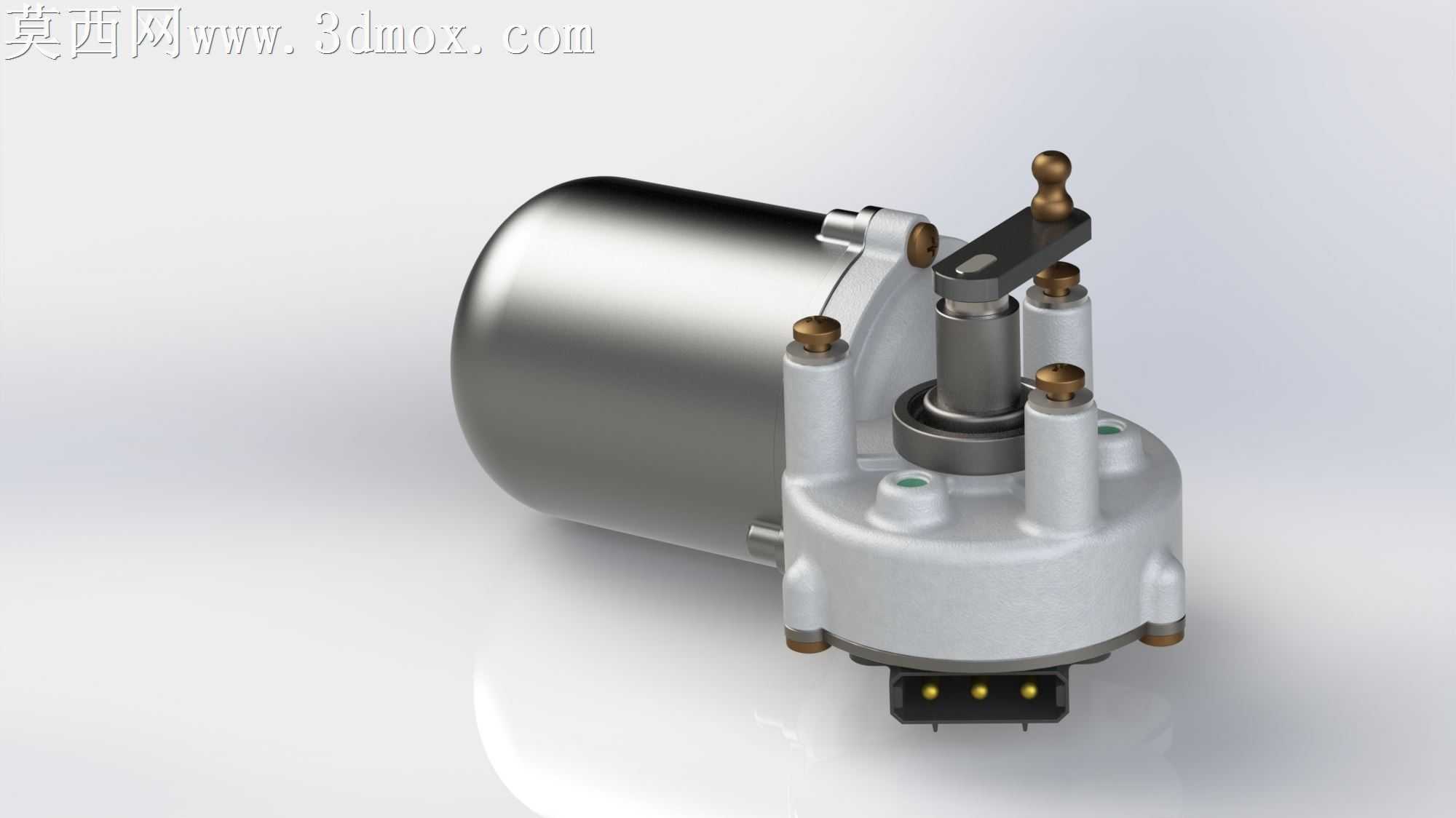

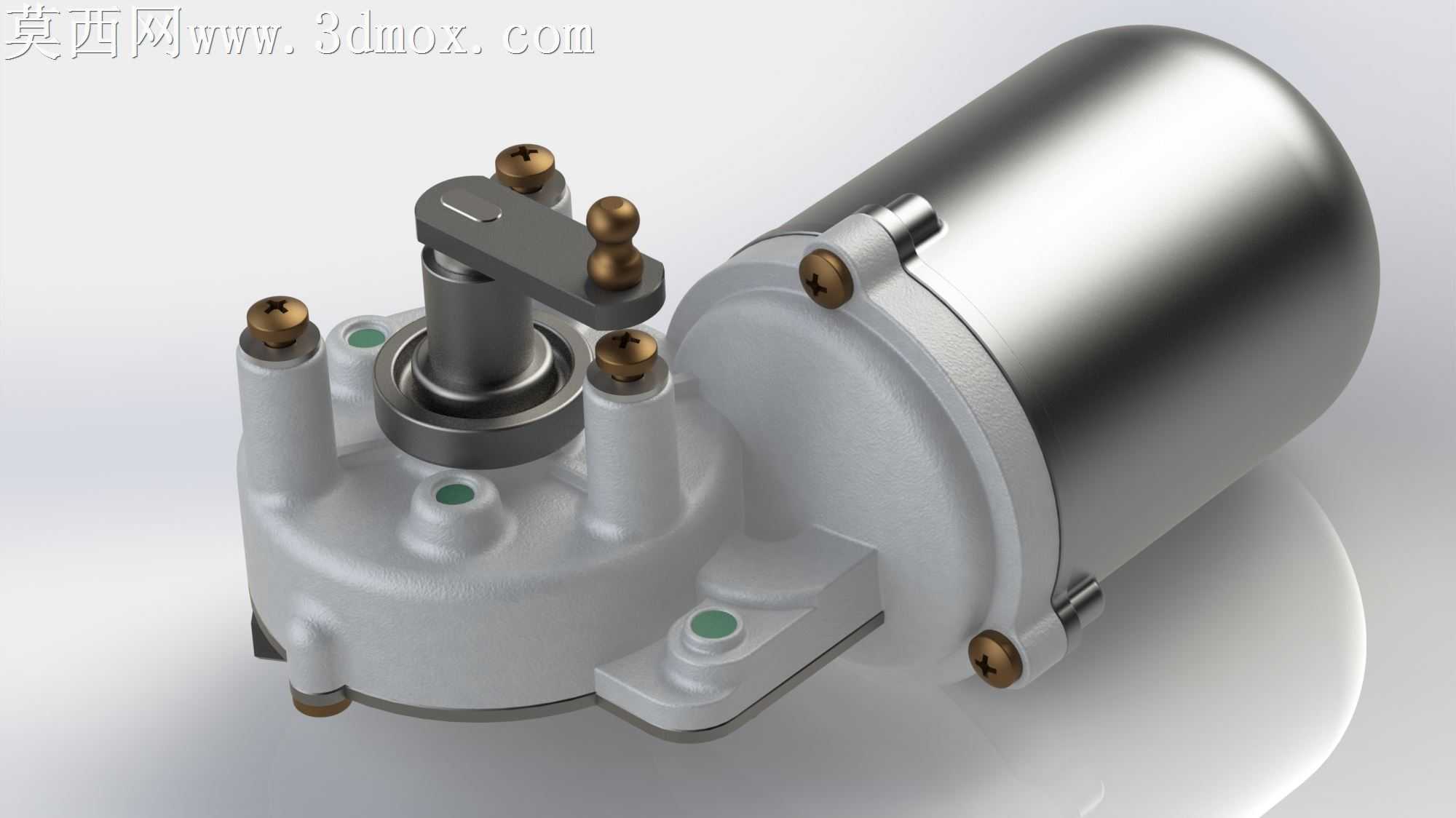

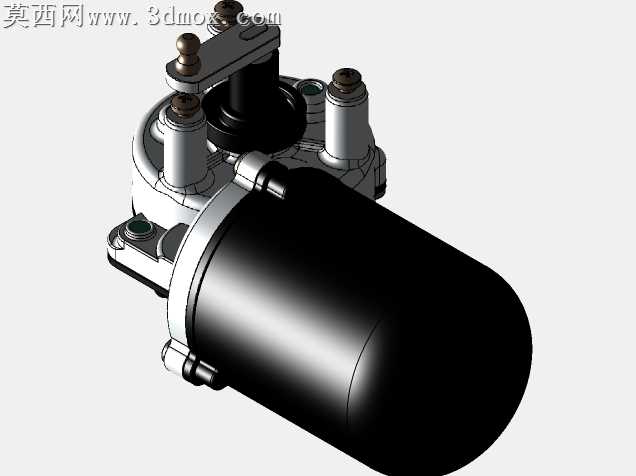

本作品为车用直流12V雨刮驱动电机的三维建模设计成果，建模过程严格遵循车用雨刮电机的实际生产尺寸与装配逻辑，在三维软件中完成全零件参数化建模后进行整机装配校验，确保各部件配合公差符合车用零部件的设计规范。建模阶段首先对电机的两大核心组成部分进行拆分建模，其一为圆柱型直流驱动主体部分，对电机外壳的拉伸成型结构、端盖的卡扣与螺丝固定位、接线端子的凸起结构逐一进行特征建模，外壳部分采用金属哑光材质参数设置，还原钢制冲压外壳的细腻金属质感，端盖部分设置铸铝哑光材质，匹配实际产品的压铸端盖视觉效果。其二为前端减速输出总成部分，对减速腔体的一体压铸结构、输出轴的多级台阶特征、安装固定脚的螺栓过孔、腔体上的密封定位凸点逐一进行特征绘制，输出摇臂部分还原了实际产品的双球头连接结构，固定螺丝采用铜质金属材质设置，还原铜制紧固件的暖调金属光泽，腔体上的密封标识点设置绿色哑光塑胶材质，还原实际产品的密封点位标识效果。渲染阶段采用影棚级柔光布光方案，主光源从侧上方45度角投射，勾勒出电机圆柱外壳的金属高光轮廓，辅助光源从另一侧补光，消除结构死角的暗部阴影，底部添加柔和的接触阴影，增强模型的立体真实感，整体渲染效果清晰呈现各部件的装配关系与材质差异。设计过程中重点考量雨刮电机的实际使用需求，输出轴的偏心摇臂结构完全匹配雨刮连杆的往复运动行程要求，安装脚的位置与开孔尺寸适配主流车型的雨刮安装位，减速腔体与电机主体的连接位设置了密封贴合面，满足车用部件的防水防尘设计要求，所有零件的建模均保留可编辑参数，可根据不同车型的安装需求快速调整尺寸参数，适配不同规格的雨刮系统设计需求。
