蜗轮蜗杆传动电机组合结构三维设计

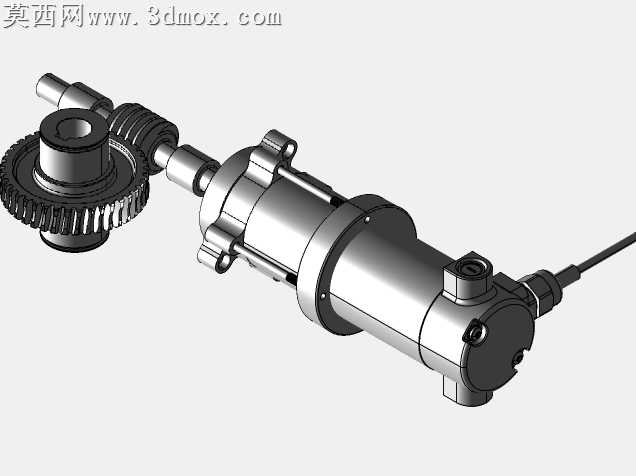

做这套蜗轮蜗杆传动电机的建模时，我是从实际装配适配的角度切入的，一开始就没打算做纯展示用的花架子模型，所有结构都照着实际能落地组装的逻辑来搭。最先敲定的是电机主体的筒身结构，没有做多余的装饰性凸棱，筒壁厚度留的是常规量产电机的壳体厚度，后端的接线座特意做了走线槽和接线柱的卡位，不是随便贴个方块凑数，毕竟实际装配里接线部位的密封和固定是很容易出问题的点，建模的时候就把安装卡扣的位置留了出来，后期要是做结构验证直接就能用。

中间的连接法兰盘我反复调了三次螺栓孔的位置，一开始按等距六孔布的，后来对照配套的蜗轮安装尺寸，改成了不对称的四孔定位，就是为了防止装配的时候装反，毕竟蜗杆和蜗轮的啮合间隙对传动效率影响太大，定位孔做防呆设计，实际组装的时候能省很多调试的功夫。蜗杆轴上的波纹联轴器我没做成一体件，特意拆成了轴套、波纹弹性体、锁紧顶丝三个独立零件，弹性体的波纹弧度是照着实际缓冲扭矩的形变空间调的，要是做成一体的，后期做运动仿真的时候根本模拟不出联轴器补偿同轴度误差的效果。

蜗轮部分的齿形我没直接用软件自带的标准齿生成，特意把齿顶的倒角做了0.2mm的修缘，实际啮合的时候不会出现齿尖卡滞的问题，轮毂的键槽尺寸是跟蜗杆轴的输出端严格配做的，键槽侧面的配合面留了0.02mm的间隙量，不是完全零贴合，毕竟实际加工不可能做到绝对零误差，建模的时候把装配公差考虑进去，模型才不是只能看的摆设。

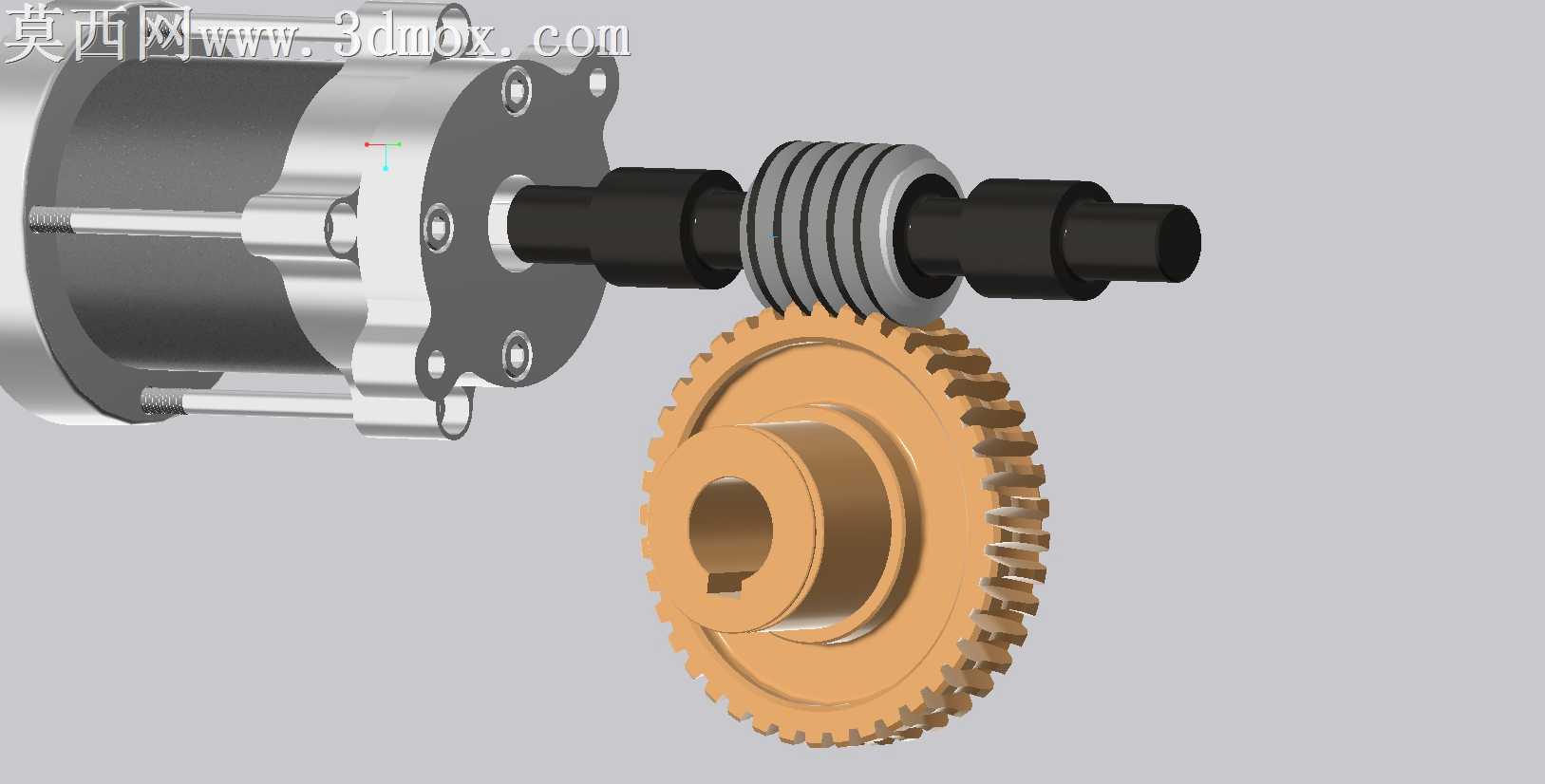

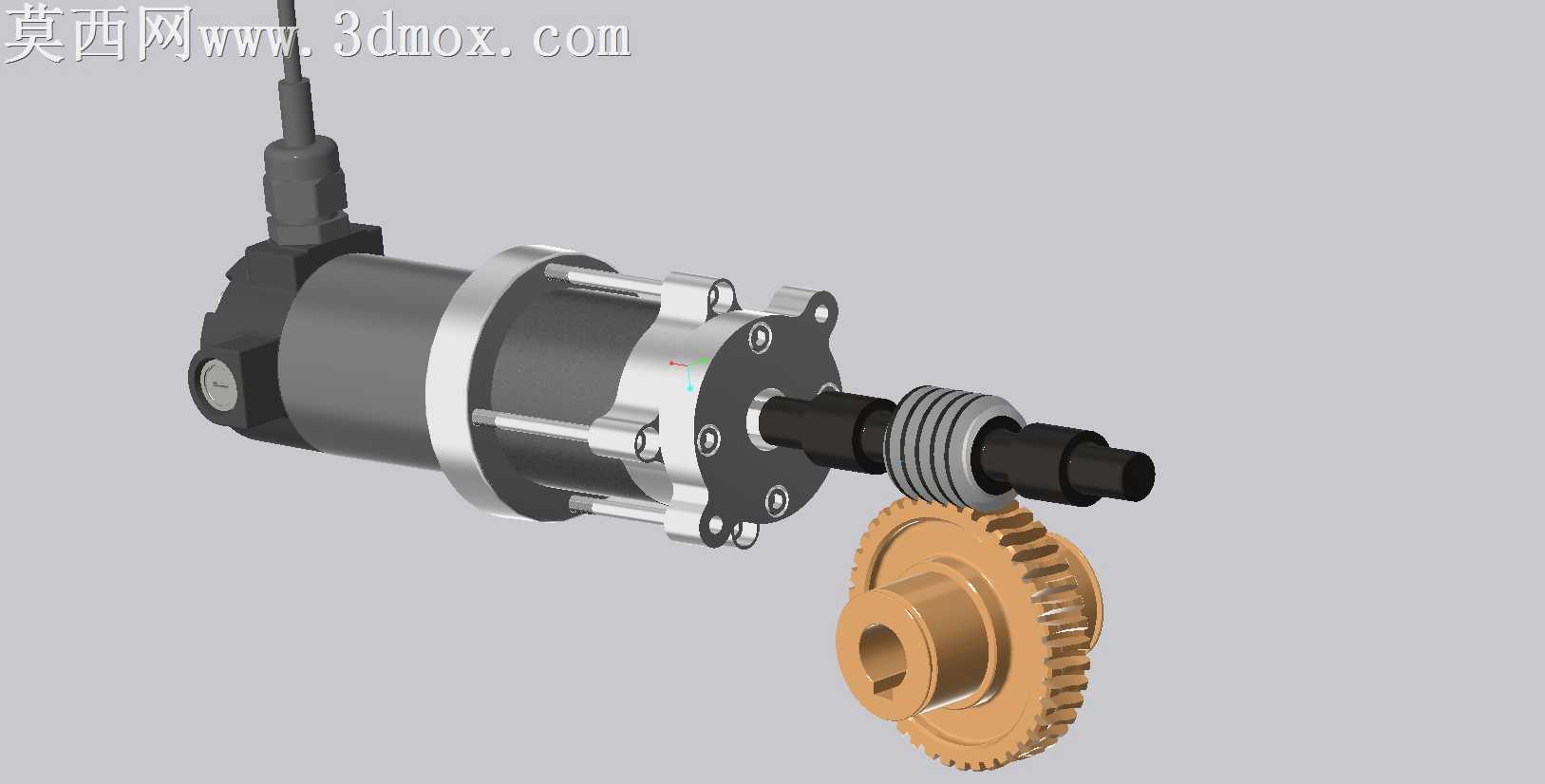

材质调试的时候我没给所有金属件都上亮面镀铬的效果，电机筒身用的是亚光深灰的喷塑质感，法兰和螺栓用的是镀锌的亮银金属感，蜗轮特意用了锡青铜的暖铜色材质，跟钢质蜗杆的冷灰色做区分，一眼就能看出两个啮合件的材质差异，毕竟实际应用里蜗轮就是用铜质件来减磨的，材质颜色区分开也方便后续做结构演示的时候讲清楚传动副的设计逻辑。接线座的橡胶线缆我做了轻微的自然弯曲，不是硬邦邦的直杆，渲染的时候给线缆加了点软质橡胶的漫反射质感，不会跟硬塑料零件的质感混在一起。

整个模型做下来没有多余的冗余特征，所有零件之间的配合关系都是可实际装配的，不管是用来做传动结构的教学演示，还是做小型减速设备的方案验证，都能直接拿来用，不会出现结构干涉、装不上的问题。
