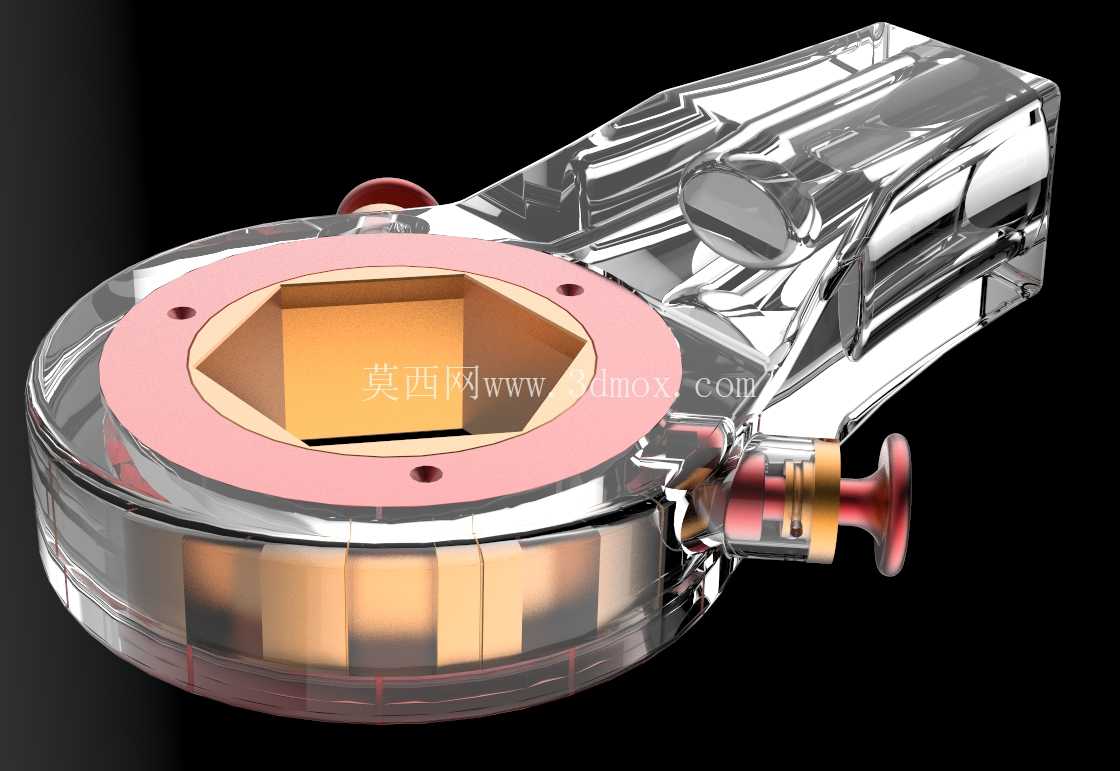

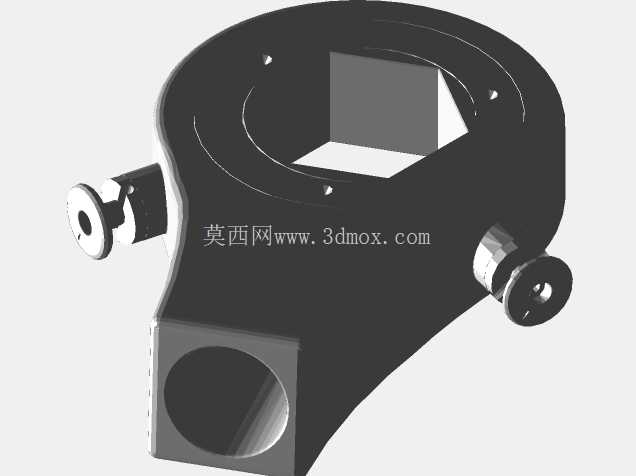

大开口可调式棘轮扳手结构设计

　　这款适配45至75毫米规格紧固件的棘轮扳手，主要面向重型设备维保、大型管道安装、钢结构拼接、重型机械装配等作业场景，这类场景中常见大规格六角头螺栓、螺母的紧固与拆卸需求，普通固定开口扳手无法覆盖跨度较大的紧固件尺寸，且常规棘轮扳手开口上限难以达到75毫米级别，无法适配大扭矩、大规格的紧固件作业。从功能特性来看，该扳手采用棘轮单向传动结构，作业时无需反复脱开紧固件调整扳手角度，在操作空间受限的工位，比如设备框架内侧、管道排布密集的区域，只需小角度摆动手柄即可完成紧固件的旋动，相比传统呆扳手能大幅降低作业强度，提升拆装效率。

　　扳手头部的开口调节范围覆盖45到75毫米，可适配该区间内不同对边尺寸的外六角紧固件，无需携带多把对应规格的固定扳手，减少现场工具携带数量，尤其适合户外抢修、高空作业这类工具携带不便的场景。设计层面，头部的棘轮棘爪结构做了受力优化，棘爪与棘轮齿的啮合面采用渐开线齿形设计，能在承受大扭矩时均匀分散齿面接触应力，避免局部应力集中导致的齿面崩裂、棘轮打滑问题；头部的调节机构采用定位销与刻度配合的结构，调整开口尺寸时可通过定位卡槽快速锁定对应尺寸，作业过程中不会因为受力出现开口尺寸偏移，保证夹持紧固件时的贴合度，避免打滑损伤紧固件棱角。

　　扳手主体的壳体采用流线型轮廓设计，手柄位置做了贴合手部握持的弧度处理，施加扭矩时能减少手部的局部压强，长时间作业不易产生疲劳；头部与手柄的过渡区域做了加强筋结构，在施加最大额定扭矩时，过渡位置不会出现应力断裂，整体结构的强度冗余满足大规格紧固件的扭矩要求。从安装边界与尺寸适配来看，扳手头部的外径尺寸控制在合理范围，当紧固件周围存在相邻构件时，只要预留的操作空间大于头部外径，即可完成套入操作，不会因为头部体积过大无法伸入作业位置；棘轮的转动间隙控制在较小范围，小角度摆动手柄即可带动棘爪完成一次啮合传动，在空间极度受限的位置，比如相邻螺栓间距较小的法兰盘工位，也能完成紧固件的旋动作业。

　　内部的棘轮组件采用模块化设计，棘爪、弹簧、调节拨钮均可单独拆卸更换，当棘爪出现磨损后无需整体报废扳手，只需更换对应易损件即可恢复使用性能，降低工具的长期使用成本。扳手头部的夹持面做了防滑处理，与紧固件六角面接触时能增加摩擦力，即使紧固件表面存在少量油污、锈迹，也能保证夹持可靠性，减少打滑脱开的风险。手柄末端可根据作业需求加装加力杆，当需要超出常规额定扭矩的紧固作业时，可通过延长力臂的方式增大输出扭矩，适配部分过盈配合、锈蚀严重的紧固件拆卸需求，结构上手柄末端的加力杆连接孔做了加厚处理，承受加力带来的弯矩时不会出现孔位开裂、变形问题。整体结构的重心靠近头部位置，握持作业时的手感更稳，不会因为重心过于靠后导致头部下垂，在对准紧固件时更容易操控，减少对位调整的时间。
