自清洁泵吸入端旋转过滤装置结构

　　在流体输送尤其是含杂质的泵送工况里，泵入口的过滤装置一直是运维环节的痛点，常规固定式滤网在长时间运行后，杂质会逐步附着在网孔表面，造成通流面积下降、入口负压升高，轻则降低泵的输送效率，重则引发气蚀损伤叶轮，甚至触发泵组过载保护停机，以往解决这类问题要么是定期停机拆洗滤网，要么是在管路上加装反冲洗回路，前者会打断连续生产节奏，后者则需要额外配置阀门、管路与增压部件，提升了整套系统的复杂度与初期投入成本。这款旋转式自清洁吸入过滤装置，正是针对这类连续运行的泵送场景设计，直接安装在泵的吸入管段端部，替代传统的固定式入口滤网，不需要额外外接反冲洗水源或者复杂的控制回路，依靠自身的结构设计实现过滤面的持续自清洁。

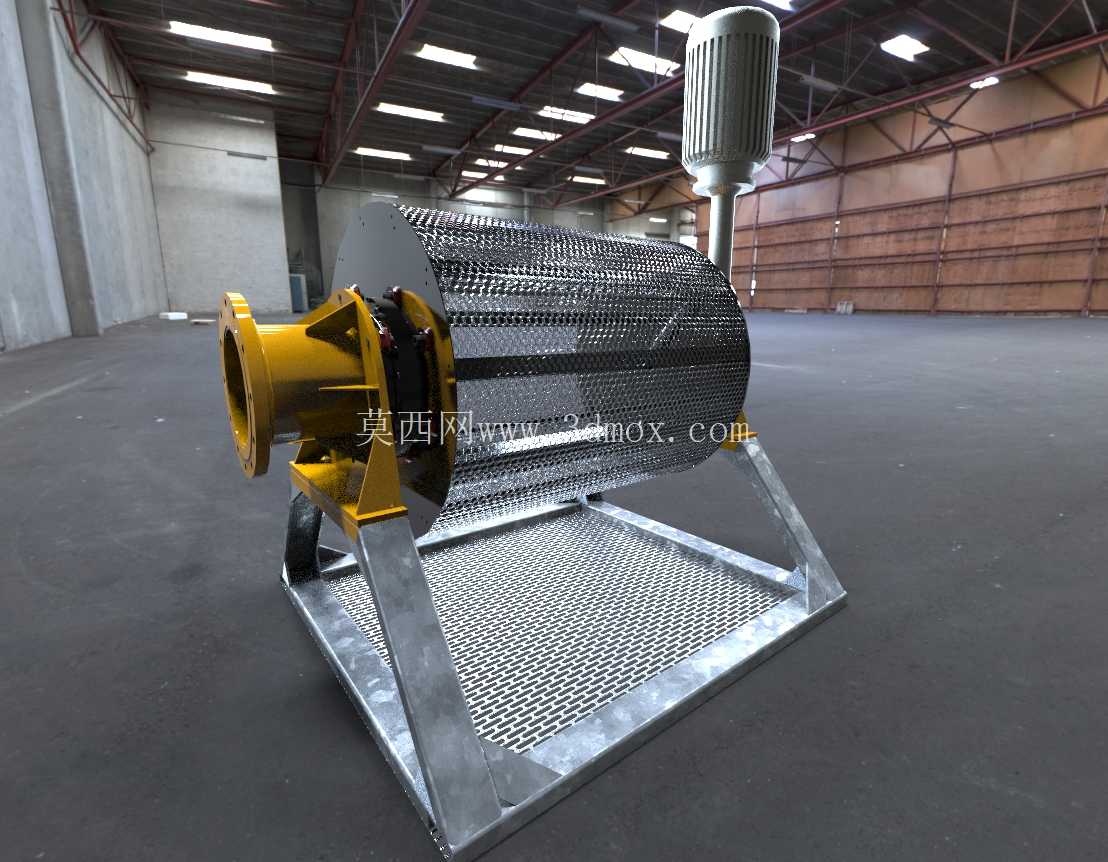

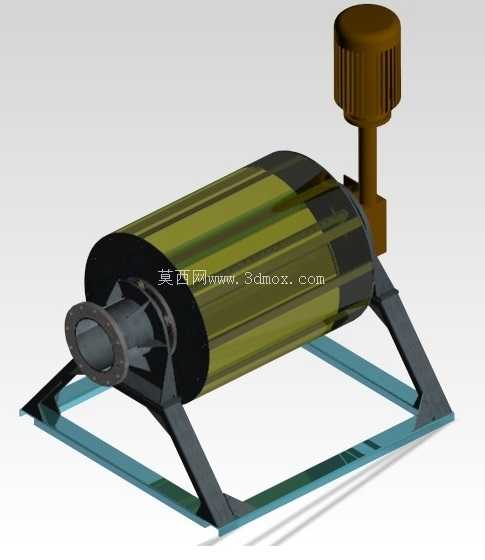

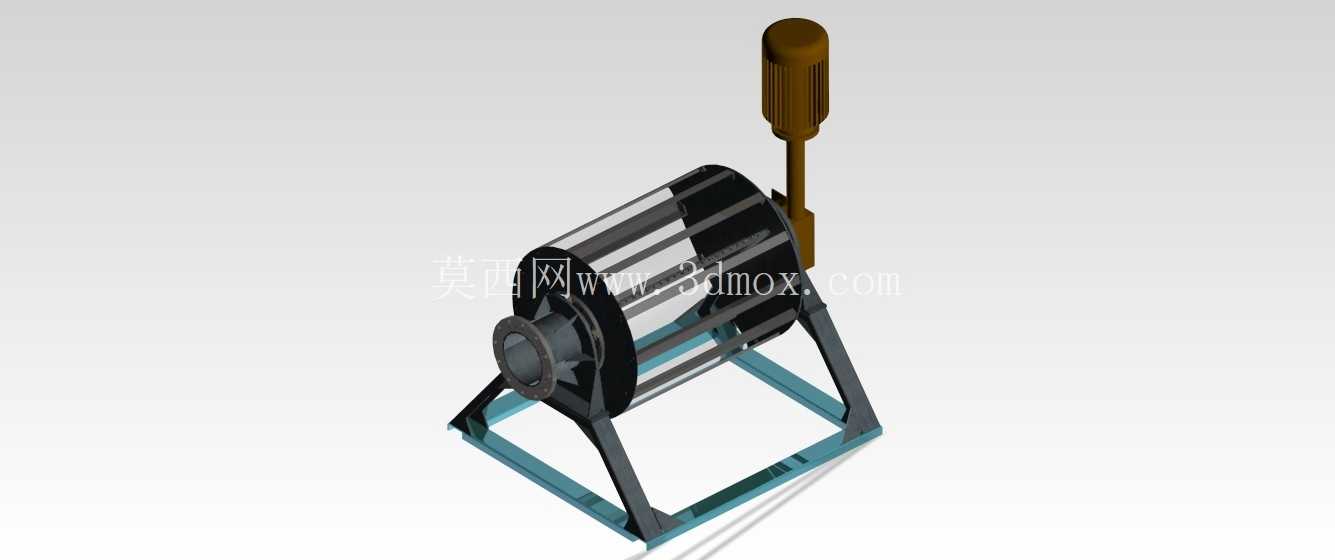

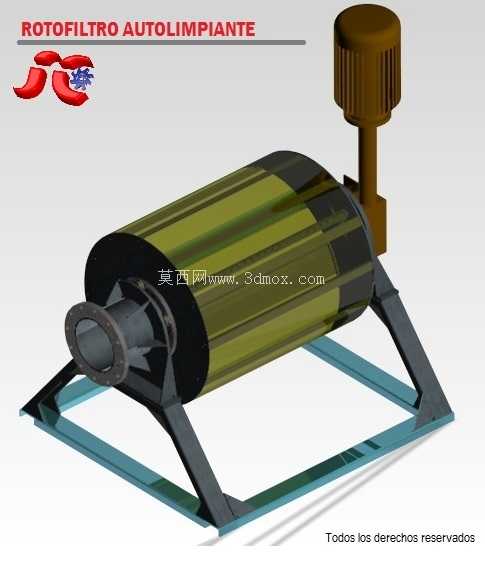

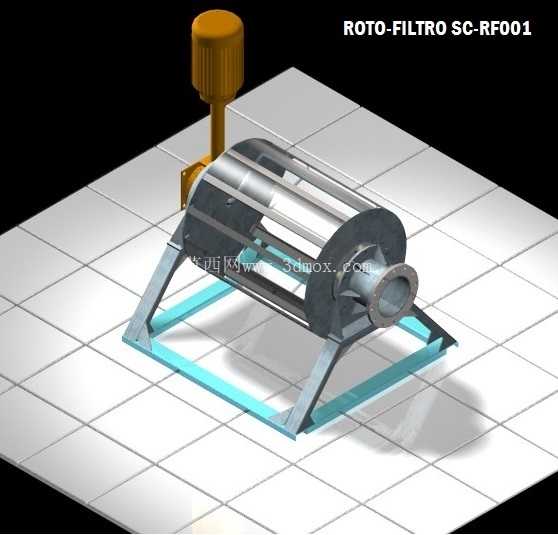

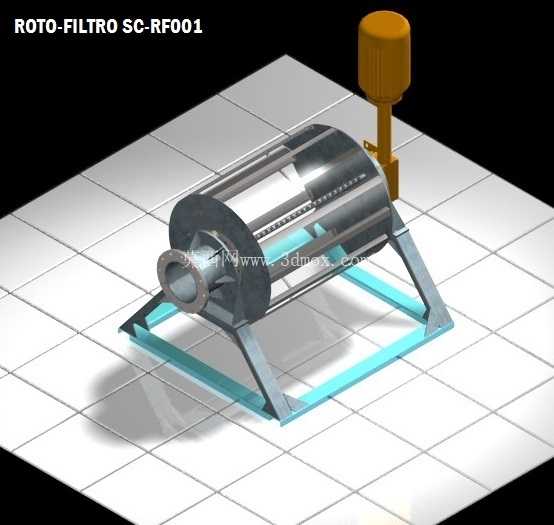

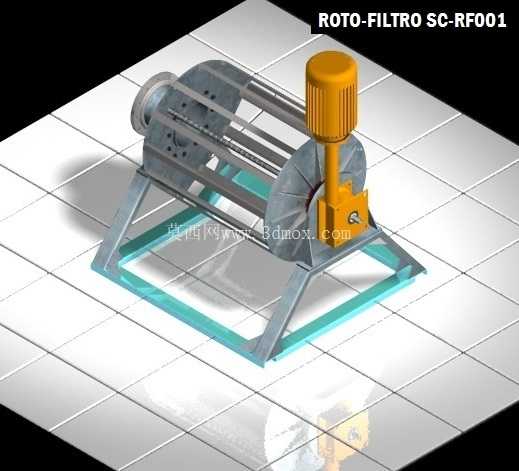

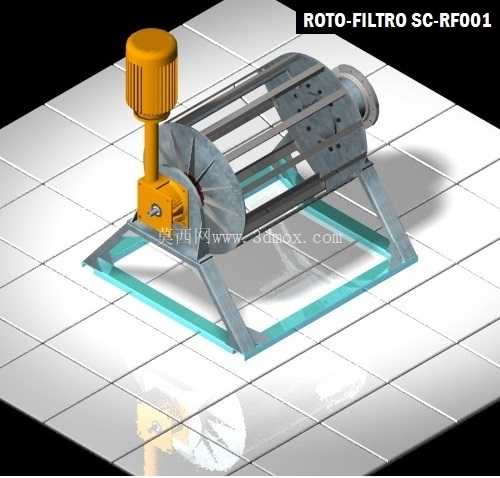

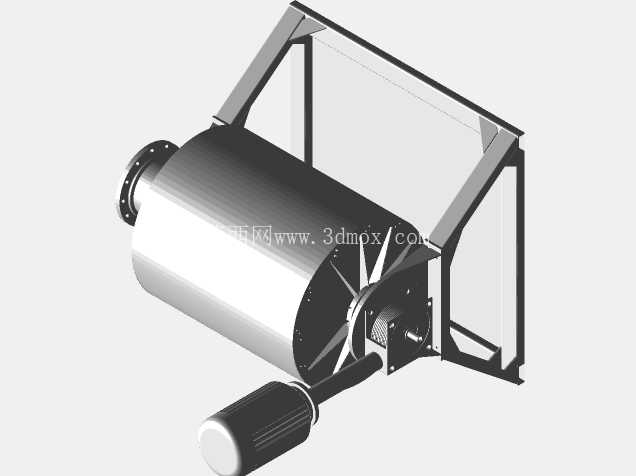

　　从结构布局来看，装置整体采用卧式倾斜安装的框架式支撑，底部带冲孔的承托网板既作为整体结构的承力底座，也能承接从滤网上脱落的大尺寸杂质，避免杂质直接沉降在泵入口附近造成二次堵塞；核心过滤部件为圆筒形的金属编织网筒，网筒两端通过法兰结构分别连接泵入口端的对接法兰与尾部的支撑轴承座，网筒上方独立安装的驱动电机通过减速机构带动网筒以低转速持续旋转，当网筒转动时，附着在网面内侧的杂质会在重力作用下自然脱落，掉落在底部的承托结构上，不需要额外的刮刷部件就能持续保持网孔的通流状态。

　　在设计细节上，入口端采用渐扩式的黄色铸造法兰接口，法兰端面预留标准的密封槽与螺栓孔位，能够直接和同口径的离心泵、排污泵等通用泵类的入口法兰对接，不需要额外加工过渡连接件；网筒的网孔规格可以根据泵送介质的杂质粒径灵活选配，从市政污水、循环冷却水到含细小颗粒的工业浆料输送场景都能适配，网筒的支撑骨架采用冲孔金属板卷制，外部包覆编织滤网，既保证了整体的结构强度，避免泵送过程中负压造成网筒变形，也能让滤网的有效通流面积比同口径的Y型过滤器高出40%以上，降低入口段的流阻损失。安装边界方面，装置整体的支撑框架采用角钢焊接成型，底部框架的四个角预留了地脚安装孔，安装时只需要在泵入口旁的混凝土基础或者设备钢平台上预留对应位置的螺栓孔即可完成固定，不需要额外搭建复杂的支撑结构；驱动电机位于网筒的斜上方位置，和网筒的旋转轴通过联轴器直连，整体的外轮廓尺寸在同通径过滤装置里属于紧凑型设计，不会占用过多的管廊安装空间，电机的接线盒朝向侧面，方便现场布线操作。实际工况适配中，这款装置尤其适合取水口在露天水池、河道或者循环水池的泵送系统，这类场景里水体中往往混杂着落叶、纤维类杂物、泥沙颗粒，传统滤网很容易被纤维类杂物缠绕堵塞，而旋转的网筒能够让缠绕的杂物在转动过程中逐步松脱，顺着网面滑落到下部的集污区域，运维人员只需要定期打开装置端部的快开检查口，清理底部沉积的杂质即可，不需要将整个滤网从管路上拆出，大幅缩短了日常维护的作业时间。

　　从流道设计来看，介质从网筒的外周进入网筒内部，再顺着轴向流向泵的入口，这种外进内出的流道设计让杂质大部分被拦截在网筒的外表面，旋转过程中杂质脱落的路径不会直接朝向泵入口，避免了脱落的杂质瞬间被吸入泵腔造成叶轮损伤；网筒和两端法兰的连接位置采用了迷宫式密封结构，防止未经过滤的介质从装配间隙直接流入泵入口，保证所有进入泵的介质都经过滤网的过滤。在结构强度校核层面，网筒的支撑骨架厚度根据泵的最大入口负压值做了匹配设计，即使在泵入口达到最大允许负压的工况下，网筒的径向变形量也控制在安全范围内，不会出现网筒蹭到外壳或者支撑结构的情况；驱动电机选用全封闭风冷结构，适配户外或者潮湿的安装环境，防护等级能够满足多数工业现场的露天安装要求，不需要额外加装防雨防护罩。
