四级扭矩倍增传动结构三维设计

　　在重型装配、设备检修、螺栓预紧这类需要大扭矩输出但作业空间受限的场景里，常规气动扳手、加长力臂往往会遇到扭矩上限不足、操作空间干涉的问题，四级扭矩倍增结构正是针对这类工况设计的扭矩放大执行部件。这套传动结构采用三级行星轮加一级内齿圈啮合的四级传动布局，输入轴接入低扭矩高转速的动力源后，通过每一级行星轮的齿数比匹配，逐级降低输出转速同时放大输出扭矩，最终输出端可获得输入扭矩数倍的扭转力矩，全程传动平稳，轮系啮合间隙控制在合理范围，避免扭矩传递过程中出现回程差，保障预紧扭矩的精度可控。

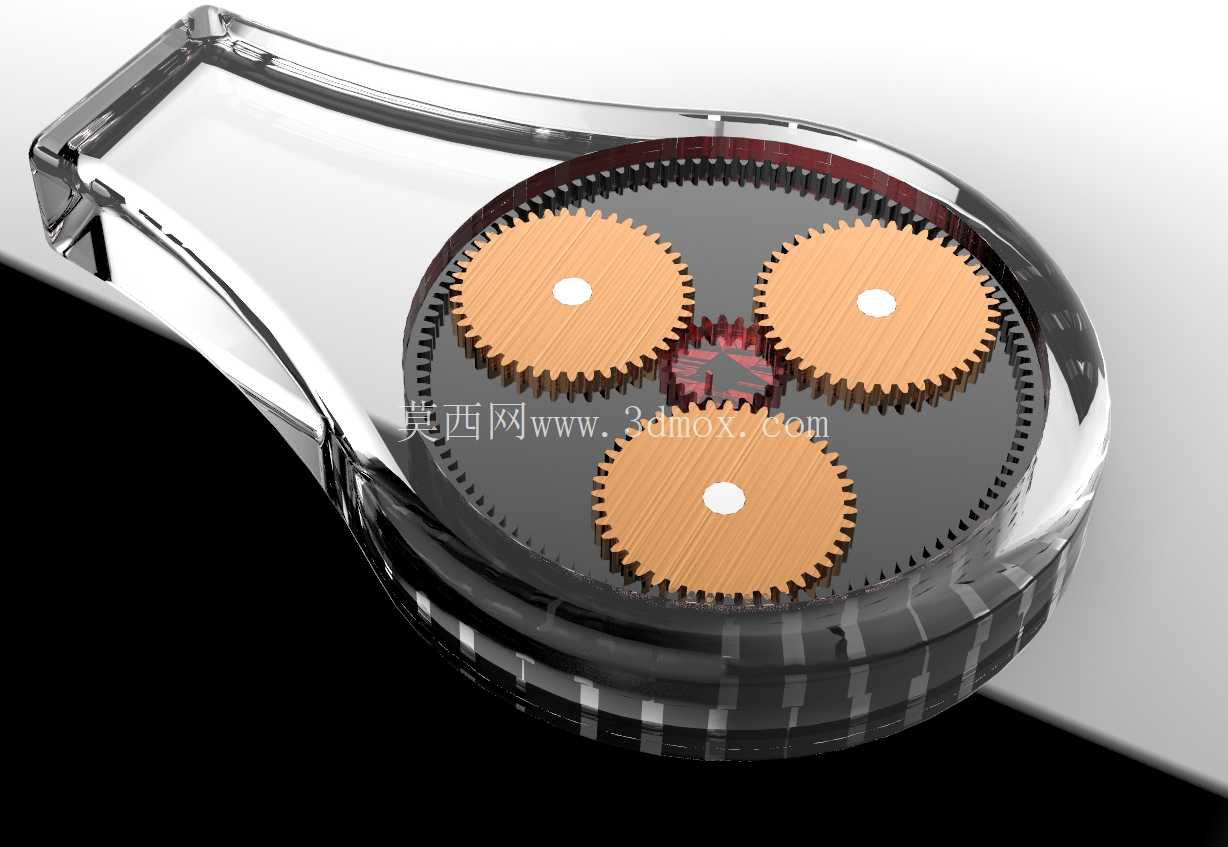

　　从设计思路来看，整个壳体采用流线型封闭结构，一方面是为了容纳四级传动的所有轮系组件，将三个行星轮均匀排布在中心太阳轮周边，每一级行星架与下一级太阳轮刚性连接，保证动力传递的同轴度；另一方面异形的壳体轮廓充分避让了轮系的运动包络，没有多余的冗余结构，整体握持区域贴合人工操作的施力角度，在手动操作场景下可以更好地平衡反扭矩，避免操作过程中出现侧翻、打滑的问题。安装边界方面，输入端采用标准方头接口，可适配市面上常规的棘轮扳手、电动扳手输出头，不需要额外制作转接件；输出端同样采用通用方驱结构，可直接匹配对应规格的套筒，整个结构的最大外轮廓直径控制在常规手动工具的操作尺寸范围内，长度方向预留了足够的反力臂支撑位置，在狭窄的设备舱、管道法兰旁作业时，不需要拆解周边附属部件即可完成螺栓的大扭矩预紧作业。

　　轮系部分的设计充分考虑了载荷分布，三个行星轮同时与内齿圈、太阳轮啮合，将输入扭矩均匀分散到三个啮合点上，相比单齿轮传动结构，同等扭矩输出需求下，单个齿轮的齿面载荷降低三分之二，可有效减少齿面磨损，延长整套机构的使用寿命。壳体内部预留了润滑脂存储腔，装配时填充润滑脂后可实现长期免维护，不需要频繁拆解保养，适合野外作业、高空检修这类维护条件有限的场景。在实际选型应用中，这套结构可根据目标输出扭矩的需求，调整每一级轮系的齿数比，不需要改动外部壳体的安装接口，即可覆盖不同扭矩等级的作业需求，比如在风电塔筒螺栓预紧、重型卡车轮胎螺栓拆装、大型压力容器法兰紧固场景中，只需要更换对应齿数的轮组，就能匹配不同的扭矩要求，通用化程度较高。

　　结构建模过程中，所有齿轮的齿形参数均按照标准渐开线圆柱齿轮参数绘制，啮合侧隙、齿顶间隙都符合机械设计手册的规范要求，装配时各轮系的同轴度公差控制在0.02mm以内，避免运转过程中出现卡滞、偏磨的问题。壳体的透明视窗设计一方面可以直观观察内部轮系的运转状态，及时发现齿面磨损、润滑脂失效的问题，另一方面也在一定程度上降低了整体结构的重量，长时间手持操作时不会产生过重的负载感。反扭矩支撑臂的位置设计在壳体侧方，作业时可就近卡在相邻的螺栓或者设备凸台上，抵消扭矩输出时的反向作用力，操作人员只需要提供输入端的小扭矩动力即可，不需要额外施加平衡反力的力量，大幅降低大扭矩作业的劳动强度。
