水轮机喷油器专用拆卸工装结构设计

在水电厂机组定期检修作业场景中，喷油器作为水轮机调速系统的核心精密部件，长期处于高压油液冲刷、高频往复动作的工况下，定期拆解检修是保障调速系统响应精度、避免机组甩负荷故障的必要环节。传统拆卸作业多采用拉马配合铜锤敲击的方式，不仅作业效率低，还极易因受力不均造成喷油器配合面拉伤、定位销变形，甚至损伤喷油器本体的密封槽结构，后续复装后容易出现内泄、调压偏差等问题，直接影响机组调速稳定性。这套拆卸装置正是针对立式、卧式水轮机喷油器的检修拆解需求开发，适配主流混流式、轴流式水轮机配套的喷油器规格，可在机组检修工位直接完成喷油器的无损拆解作业，无需将喷油器转运至专用维修车间，大幅压缩检修窗口期的作业时长。

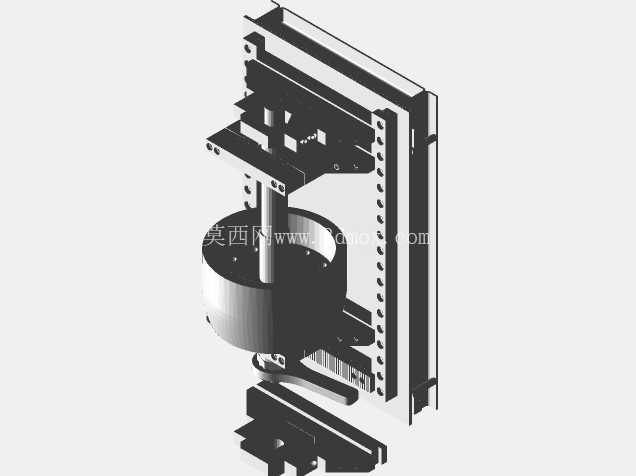

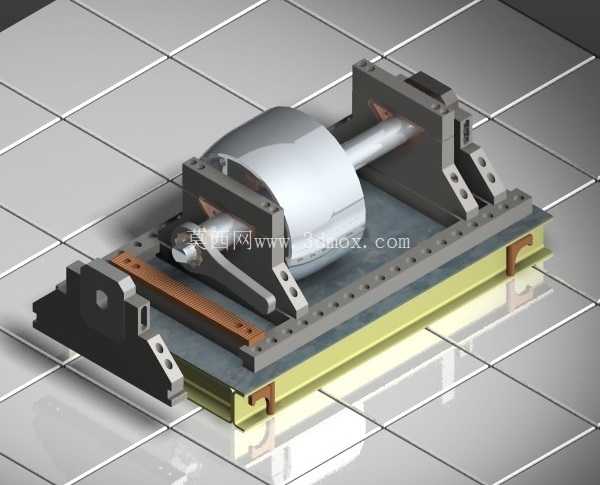

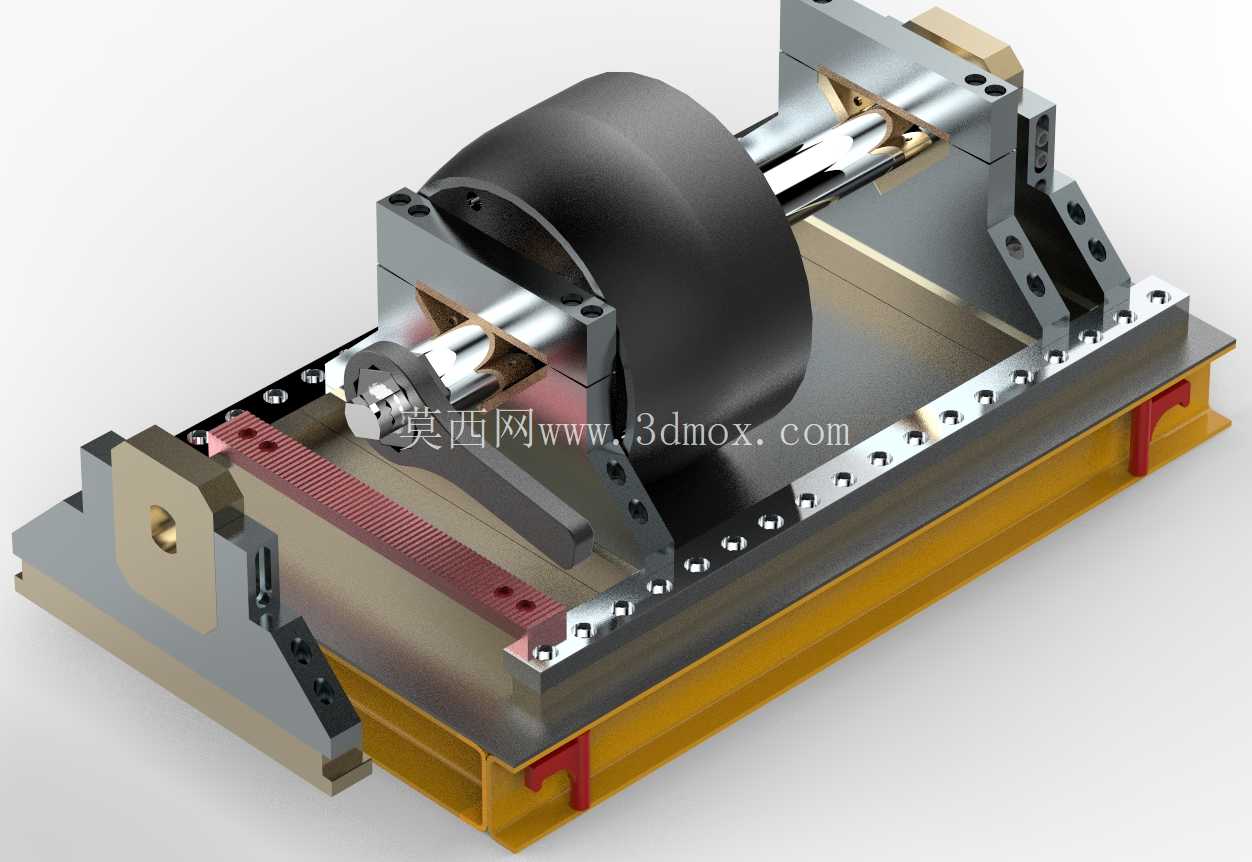

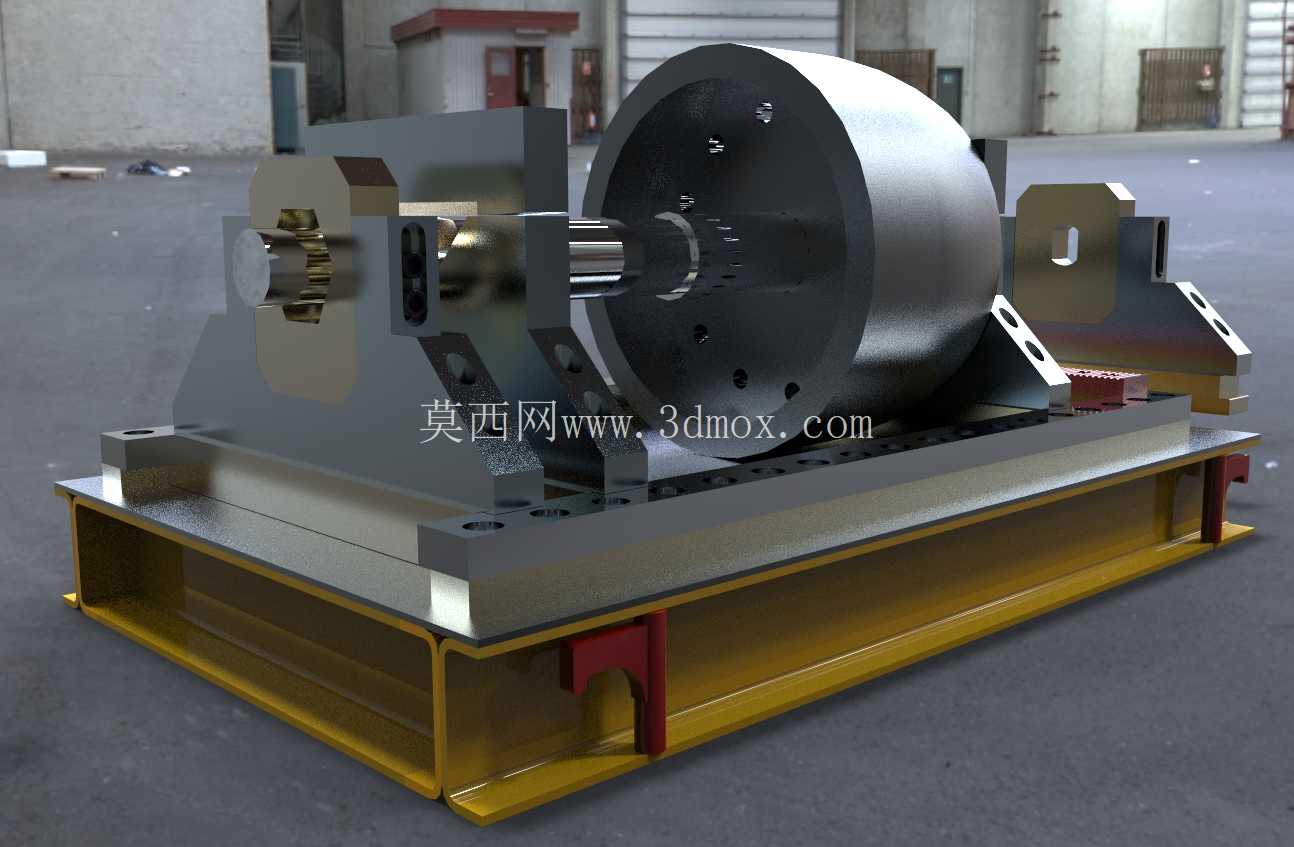

从功能实现逻辑来看，整套装置采用卧式承载布局，底部采用槽钢焊接成型的框架式基座作为承载基础，基座台面加工有等距排布的T型槽，可根据不同型号喷油器的安装法兰尺寸，灵活调整定位组件、夹持组件的安装位置，适配不同中心高、不同法兰连接尺寸的喷油器拆卸需求。装置的核心施力单元采用同轴式螺旋进给结构，进给轴线与喷油器的安装轴线完全重合，避免拆卸过程中出现偏载力矩；进给端配置有可快换的接头组件，可根据喷油器尾部的螺纹规格、拉拔孔位更换对应接头，保证拉拔力均匀作用在喷油器本体的受力基准面上，不会对喷油器的精密配合段造成额外载荷。定位侧配置有可调式V型支撑与法兰定位块，V型支撑可托住喷油器的壳体圆柱段，限制拆卸过程中的径向跳动，法兰定位块则卡在喷油器与安装座的结合面处，作为拉拔作业的反力支撑点，反力直接通过定位块传递到基座框架，不会作用在相邻的管路或机组部件上。

设计过程中重点考量了现场作业的安装边界条件，整套装置的基座长度控制在1.2米范围内，宽度0.6米，整体高度不超过0.5米，可直接放置在水轮机层的检修平台上使用，不需要额外搭建作业支架；基座底部预留有叉车孔位，也可通过顶部的吊环螺栓完成整体吊装转运，适配水电厂内不同检修区域的转场需求。进给机构的操作端配置有加长力臂，操作人员仅需施加较小的手动力即可输出足够的拉拔力，不需要额外搭配液压动力源，在无外接电源的检修现场也可正常使用。装置的所有受力部件均采用45号钢调质处理，关键受力接触面做淬火硬化处理，避免长期使用后出现压痕变形；非配合表面做喷塑防锈处理，适配水电厂内湿度较大的作业环境，减少日常维护工作量。

从实际作业流程来看，使用该装置拆卸喷油器时，首先根据待拆喷油器的型号调整V型支撑的高度与位置，将喷油器连带安装座整体放置在支撑上，调整法兰定位块卡紧安装座结合面，选择匹配的拉拔接头连接在进给轴与喷油器尾部之间，确认所有连接部位无间隙、轴线对中后，缓慢转动进给手轮施加拉拔力，即可将喷油器平稳从安装座中拔出，整个过程无冲击载荷，配合面不会出现磕碰损伤。相比传统拆卸方式，单台喷油器的拆解时间可从原来的40分钟以上压缩至10分钟以内，同时完全避免了敲击、偏载造成的零部件损伤，降低检修过程中的备件损耗率。装置的夹持组件还预留了拓展接口，后续可搭配扭矩扳手、密封件拆装工具，完成喷油器拆解后的阀芯检修、密封件更换等后续工序，实现单工位完成喷油器的全流程检修作业，减少工件多次装夹的定位误差。
