定子铁芯工位线圈焊机支撑机械臂结构

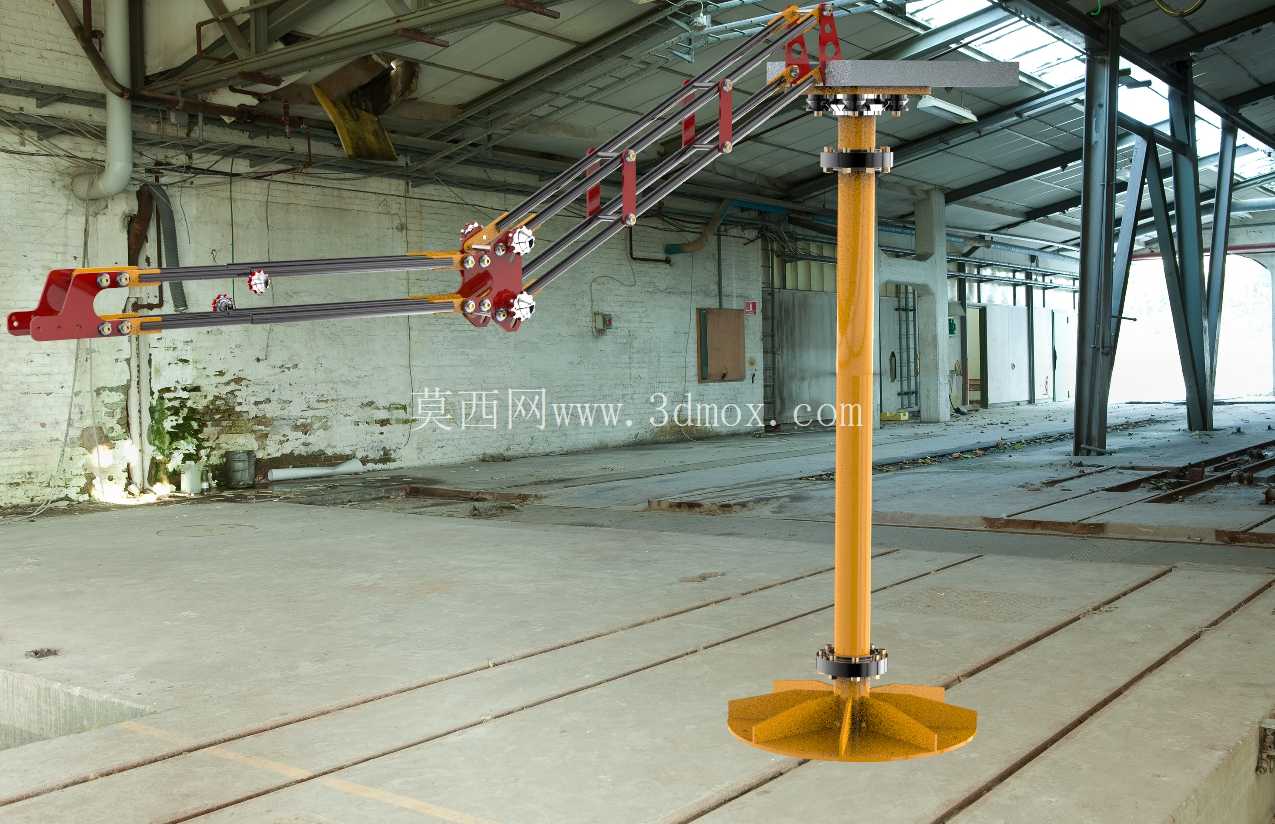

　　在电机定子制造的线圈焊接工序中，这类支撑机械臂是工位上承担焊具定位、作业范围拓展的核心承载结构，区别于通用多关节工业机器人，它的结构设计完全围绕定子铁芯焊接的固定作业轨迹做适配，没有冗余的自由度配置，能在保证作业覆盖范围的前提下，把结构刚性做到最优，避免焊接过程中焊具抖动带来的焊缝虚接、位置偏移问题。从实际安装场景来看，该机械臂采用立式立柱落地安装形式，底部为带定位缺口的圆盘式底座，安装时可直接通过地脚螺栓固定在焊接工位的混凝土地面或者钢制工装平台上，底座的定位缺口能在首次安装时快速完成与定子铁芯工位的中心对齐，不需要反复调校同轴度，立柱主体为等径圆管结构，表面做防锈耐磨涂装，立柱上设置两处带锁紧结构的滑动抱箍，可根据不同规格定子铁芯的作业高度，灵活调整上部臂体的安装高程，调整范围覆盖常规中小型电机定子的焊接高度区间，抱箍锁紧后能承受臂体全伸展状态下的端部载荷，不会出现下滑或者偏转。

　　上部的伸展臂采用平行四边形连杆结构，这种结构的优势在于臂体伸缩调整过程中，端部安装的焊具始终保持水平姿态，不需要额外调整焊具角度就能对准定子铁芯上的线圈焊接点位，臂体的杆件采用高强度空心钢管制作，在保证结构抗弯强度的同时尽可能降低自重，减少立柱承载的偏载力矩，臂体上的红色限位块是硬限位结构，用来限定臂体的最大伸展距离和最小收回距离，避免操作时臂体过度伸展碰到定子铁芯或者周边工位设备，也能防止收回时夹伤操作人员。臂体的关节位置采用自润滑铜套配合销轴连接，不需要频繁加注润滑脂就能保证转动顺畅，关节处的锁紧旋钮可在臂体调整到目标作业位置后快速锁死，让整个臂体形成刚性支撑结构，焊接作业时不会因为焊枪的反作用力出现位置偏移。

　　从作业覆盖范围来看，臂体完全伸展后可覆盖直径1.2米以内的定子铁芯圆周所有焊接点位，收回时可完全退到工位外侧，方便定子铁芯的上下料吊装作业，不会和吊装的工件产生干涉。在实际产线应用中，这类支撑机械臂不需要配套复杂的控制系统，完全可以配合操作人员的手动焊接作业使用，也可以在端部加装自动焊枪后适配半自动化焊接工位，相比多关节机器人，它的采购和维护成本更低，针对固定规格定子的焊接作业效率更高，不会出现机器人轨迹编程调试的复杂流程，新员工经过简单培训就能快速操作使用。

　　结构设计时充分考虑了焊接工位的恶劣工况，所有外露的金属部件都做了防焊渣飞溅的涂装处理，关节位置加装了防尘挡圈，能阻挡焊接烟尘、金属碎屑进入铰接缝隙，延长结构的使用寿命，臂体上预留的标准安装接口可以适配不同型号的焊枪、焊剂输送管固定支架，不需要额外做改装就能快速切换焊接作业类型。安装边界方面，整个机械臂的安装占地仅为底部底座的0.25平方米左右，不会占用过多的工位空间，立柱的高度可根据车间的工位净高做适配调整，不会和车间的行吊、管线产生干涉，臂体伸展时的最低作业高度距离地面0.4米，最高作业高度距离地面1.8米，完全覆盖操作人员站立作业的舒适操作区间，也能适配不同高度的定子工装托架。
