氩炬联轴器工业连接部件结构设计

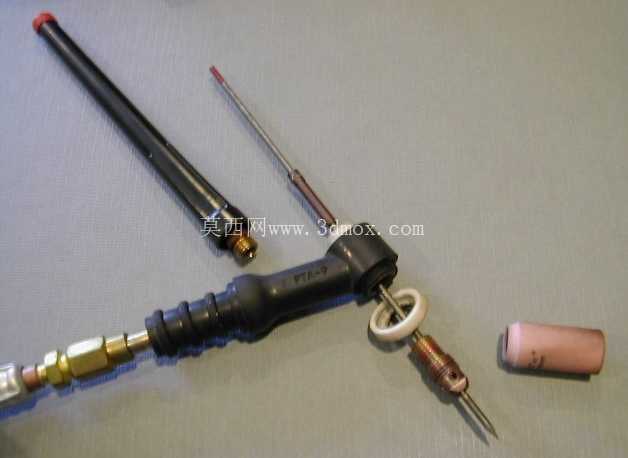

在热加工、流体输送以及专用焊接设备的动力传递链路中，这类适配氩炬的联轴器承担着轴系对接、扭矩传递同时兼顾介质通路的复合作用，和普通仅传递扭矩的联轴器不同，它的内部预留了贯通的流道，可在完成旋转动力传输的同时，保障保护气、冷却介质的稳定输送，避免管路随轴转动时出现缠绕、泄漏问题。从实际应用场景来看，这类部件常配套在自动化氩弧焊接设备、等离子加工工位的炬体进给机构上，一端连接驱动主轴带动炬体完成进给、回转动作，另一端对接炬体本体，同时要保证气路、液路的密封连通，不能因为轴系转动出现介质断供，否则会直接导致加工过程中炬体烧损、焊接保护失效出现工件氧化缺陷。

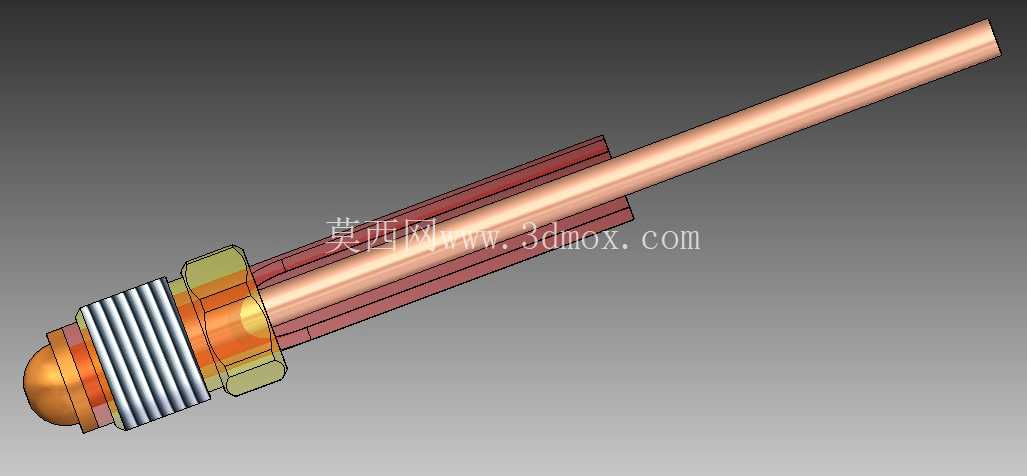

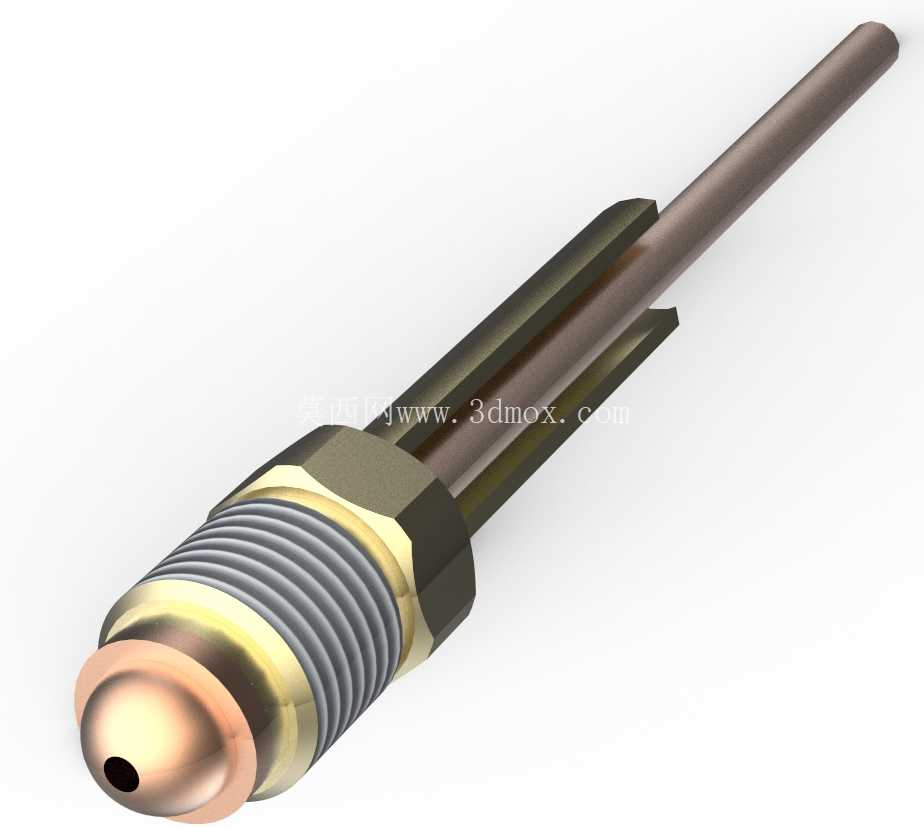

从结构设计逻辑来看，整个部件采用分段式同轴布局，最前端的铜质端头采用圆弧收口结构，内部的通孔直接连通后端的长杆内腔，这个端头一方面要和炬体的喷嘴端对接定位，铜质材料本身的导热性也能快速传导工作端产生的热量，配合内部流通的冷却介质带走高温；端头后侧的外螺纹段采用标准管螺纹规格，螺纹段后侧设计了六角拧动结构，方便安装时使用扳手施加扭矩完成紧固，避免安装过程中出现打滑，六角结构的对边尺寸严格匹配常用开口扳手的规格，不需要定制专用工装就能完成现场装拆。螺纹段和六角结构之间加装了铜质密封垫片，装配压紧后可以填满螺纹配合的间隙，防止内部输送的气体、冷却液从螺纹连接处泄漏，密封垫片的厚度经过匹配计算，既保证足够的压缩量实现密封，又不会因为过度压缩导致螺纹装配不到位，影响轴系的同轴度。

后端的长杆部分采用和前端主体同轴的光杆设计，杆部加工有对称的定位槽，用来和驱动端的轴套配合传递扭矩，定位槽的宽度、深度公差控制在IT7级，保证和驱动键的配合间隙在合理范围，既不会因为间隙过大出现传动冲击，也不会因为间隙过小导致装拆困难。长杆的长度尺寸根据常见设备的安装空间设计，预留了足够的伸缩调整余量，安装时可以根据炬体的实际伸出需求调整轴向位置，调整到位后通过驱动端的紧定螺钉锁紧在定位槽内，防止工作过程中出现轴向窜动。整个部件的同轴度是设计的核心控制指标，前端螺纹、铜头内孔、后端长杆的同轴度公差控制在0.02mm以内，避免高速回转时出现偏心抖动，影响炬体的工作精度，抖动过大还会导致密封件快速磨损，缩短部件的使用寿命。

从安装边界来看，这类联轴器的最大外径出现在六角结构位置，安装时需要预留至少大于最大外径5mm的操作空间，方便扳手伸入完成拧动操作；后端长杆的配合直径和常见的设备输出轴套内径匹配，不需要额外加工转接套就能直接安装。内部的流道直径经过流量校核，能够满足常规氩炬工作时的保护气流量、冷却循环水流量需求，不会因为通径过小导致介质压力损失过大，影响冷却和保护效果。部件的各段过渡位置都设计了圆角过渡，避免应力集中，在频繁正反转、启停的传动工况下，不会因为应力集中出现杆部断裂的问题。和普通刚性联轴器不同，这个部件没有设计缓冲减震的弹性结构，因为配套的炬体进给工况转速不高、负载平稳，刚性连接的结构可以保证传动精度，让炬体的进给位置更准确，同时刚性结构的流道密封更容易实现，不会因为弹性元件的变形出现密封失效的问题。在实际选型替换时，只需要核对前端管螺纹规格、后端长杆直径、总长度这几个核心尺寸，就能完成同规格部件的替换，不需要对设备原有结构做改动，适配性较强。
