曲柄滑块式快速往复执行机构结构设计

这套快速返回执行机构是典型的曲柄滑块衍生结构，核心依托偏置曲柄的运动特性实现工作行程匀速推进、回程快速复位的动作逻辑，在自动化产线的上下料工位、小型冲压设备的送料单元、轻工包装机械的推料机构中有着极为广泛的应用。很多一线结构工程师在做短行程往复工位设计时，常会优先考虑这类机构，相比气缸直推的方案，它不需要额外配置气源管路与电磁阀组，仅通过主轴的连续回转就能输出稳定的往复直线动作，运动节奏完全由输入轴转速决定，不存在气动元件常见的气源压力波动导致的行程速度偏差问题，在多工位联动的设备中，能更方便地和其他回转工位通过传动链实现动作时序的硬同步，省去了复杂的传感器触发与PLC程序调试步骤。

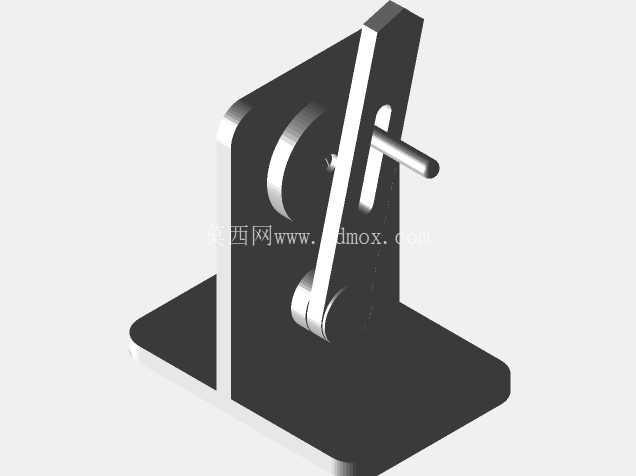

从结构组成来看，整套机构分为支撑底座、立式安装背板、偏心曲柄轮、滑动导槽摆杆、输出滑轴几个核心部分。支撑底座采用平板式设计，底部预留了四个安装固定孔位，安装时可以直接通过螺栓固定在设备的安装平台上，整体安装边界的长宽尺寸控制在180mm×120mm范围内，立式背板垂直固定在底座后侧，为整个运动副提供稳定的支撑基准，背板上预留了曲柄轮的转轴安装孔，孔位与底座平面的垂直度公差控制在0.02mm以内，避免曲柄轮转动时出现偏磨卡顿的问题。偏心曲柄轮采用圆盘式结构，偏心销的偏心距决定了输出滑轴的总行程，这套结构的偏心距设置为25mm，对应输出端的有效工作行程为40mm，能够覆盖绝大多数小型工位的往复动作需求。滑动导槽摆杆是实现快速返回特性的核心零件，摆杆中部开有通长的导向滑槽，曲柄轮上的偏心销嵌入滑槽内部，当曲柄轮做连续回转运动时，偏心销会在滑槽内滑动同时带动摆杆绕下端的铰接轴做往复摆动，摆杆上端的叉形结构与输出滑轴配合，将摆杆的摆动转化为滑轴的直线往复运动。

设计过程中需要重点关注几个运动副的配合间隙：首先是曲柄偏心销与导槽的配合，间隙过大会导致回程阶段存在明显的运动空程，输出动作出现滞后，间隙过小则会在高速运转时出现卡滞，一般按照H8/f7的间隙配合做公差设计，同时在接触表面做硬化处理，降低长期往复滑动带来的磨损；其次是摆杆下端铰接轴的同轴度要求，铰接轴的轴线需要与曲柄轮转轴保持绝对平行，否则摆杆摆动时会出现侧向扭力，不仅会增大运转阻力，还会导致输出滑轴出现径向窜动，影响末端执行件的定位精度。输出滑轴采用光轴导向结构，导向套镶嵌在立式背板的上部，滑轴与导向套的配合同样采用间隙配合，表面做抛光处理降低摩擦系数，滑轴的末端可以根据实际工位需求安装推料头、夹具或者检测元件，适配不同的作业场景。

从实际应用的工况适配来看，这套机构适合输入转速在10-60rpm的中低速运转场景，当输入转速过高时，摆杆的摆动惯性会带来明显的冲击振动，因此在高速工况下使用时，需要在曲柄轮上做动平衡处理，同时在摆杆的铰接位置加装阻尼轴承，降低回程阶段的刚性冲击。很多教学场景中也会用到这类结构作为机械原理的演示教具，能够非常直观地展示曲柄滑块机构的运动特性、急回特性的形成原理，帮助初学者理解传动比、行程速比系数这些核心机械参数的实际意义。在做三维建模时，需要提前做运动干涉检查，重点验证曲柄销在滑槽内滑动到两个极限位置时，摆杆与背板、曲柄轮之间是否存在碰撞，输出滑轴伸出到最大行程时，末端是否会超出预设的安全边界，避免实际加工组装后出现运动卡滞的问题。整套结构的零件全部采用规则的机加工件，没有复杂的曲面结构，加工难度低，普通的铣床、钻床就能完成全部零件的加工，组装时只需要按照装配顺序依次固定转轴、装入曲柄轮、摆杆与滑轴，调整好配合间隙就能顺畅运转，后期维护也非常简便，只需要定期在各个运动副位置添加润滑脂，就能保证长期稳定运行，不需要频繁更换易损件。
