自制气动手持发射装置三维建模设计

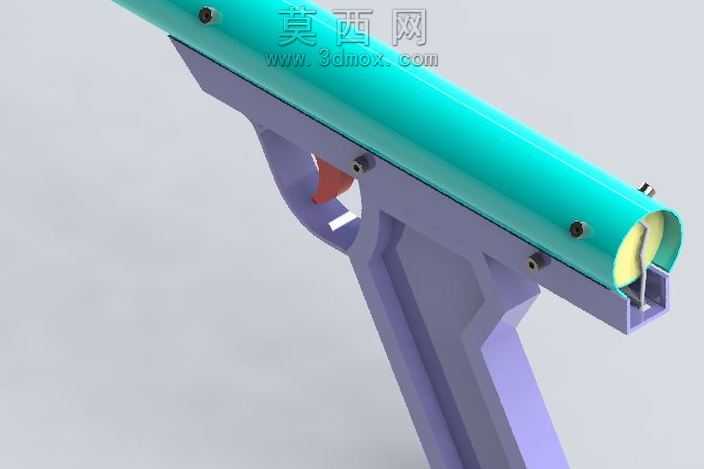

本作品为自制气动手持发射装置的三维建模成果，建模阶段依托三维设计软件完成全参数化零件构建，首先对装置的整体形态进行拆解，将整体结构划分为握持枪身、发射管体、扳机组件、气动容腔、固定连接件五个核心模块逐一建模。枪身部分采用棱角化的握持曲面设计，建模时通过多段草图拉伸、倒角过渡完成主体轮廓，充分贴合人手握持的人机工程角度，保证虚拟装配后握持姿态的合理性；发射管体采用等径圆柱结构建模，管壁预留固定孔位，通过标准件螺丝实现与枪身主体的刚性连接，建模时严格对齐孔位同轴度，还原实物装配的定位逻辑。扳机组件采用独立零件建模，通过旋转副结构预留装配间隙，还原扳机扣动的活动行程，同时在扳机与气动容腔的衔接位置设计触发联动结构，建模时通过配合约束验证活动件的运动无干涉。材质与渲染阶段，针对不同零件的视觉特性分配对应材质：枪身主体分配哑光浅紫工程塑料材质，调整粗糙度参数还原3D打印件的磨砂质感；发射管体分配半透青蓝色硬质塑料材质，添加轻微的环境反射效果，模拟透明PVC管材的视觉特征；扳机零件分配亮红色工程塑料材质，固定螺丝分配金属哑光钢材质，气动容腔端面的密封结构分配浅黄色软胶材质，通过不同材质的色彩与质感区分，清晰呈现各零件的功能分区。渲染阶段采用柔和的工作室环境光，添加主光源与补光消除结构死角阴影，调整相机焦距聚焦装置的管身与握把衔接位置，清晰展示固定螺丝的装配位置与结构细节。设计思路上，该模型以简易气动发射原理为核心，简化了复杂的气密结构设计，整体零件均采用易加工的几何形态，既还原了自制气枪的核心结构特征，也通过棱角化的外观设计融入了科幻作品中NERV制式装备的视觉风格，所有零件建模时均保留可编辑的参数化特征，可直接用于3D打印验证或结构原理演示，装配阶段通过全局干涉检查，确认所有固定件与活动件之间无结构冲突，保证模型的结构合理性与可制造性。
