硬质合金多齿实体切削铣刀结构设计

项目分类:通用机械零部件 发布时间:2026-05-21 ID:1153927
  • 硬质合金多齿实体切削铣刀结构设计
  • 硬质合金多齿实体切削铣刀结构设计
  • 硬质合金多齿实体切削铣刀结构设计

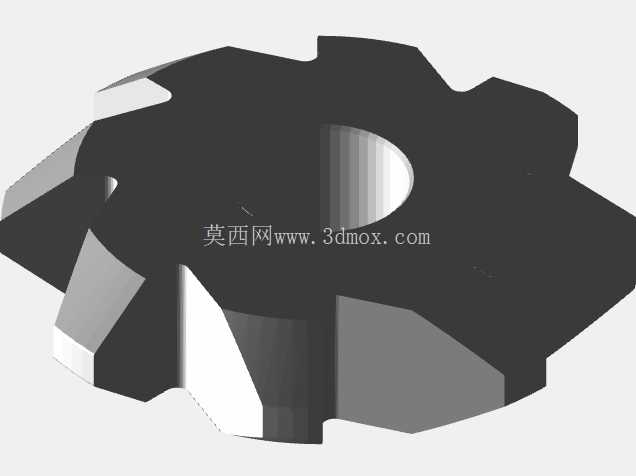

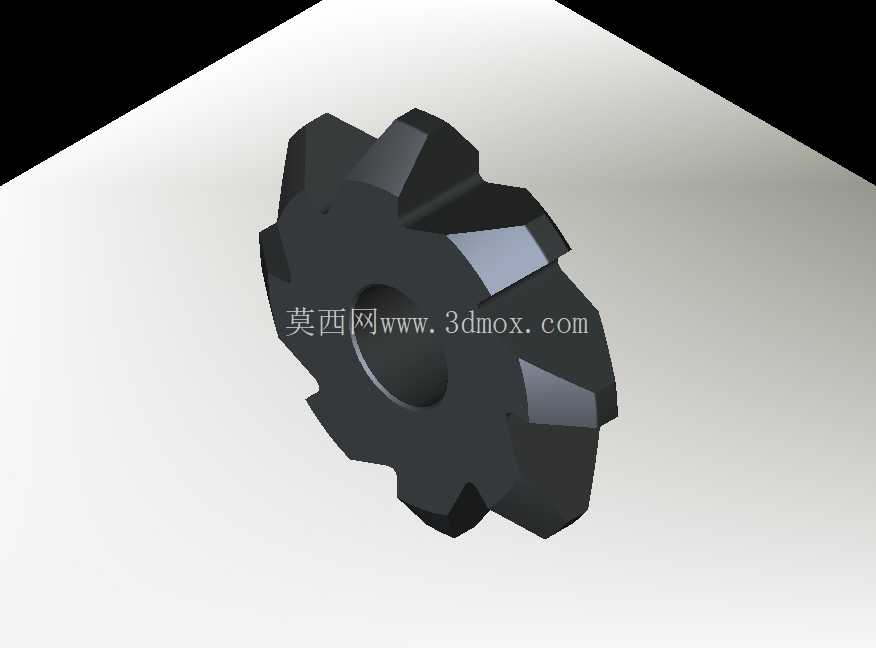

  这款硬质合金多齿切削刀具,主要面向金属切削加工场景,适配铣削加工工序中对铸铁、淬硬钢等硬质金属材料的平面、台阶面及成型面加工需求,在模具钢粗精加工、汽车零部件飞边去除、通用机械零件槽型加工环节都能适配。从结构设计来看,刀体采用整体硬质合金烧结成型,齿部采用等齿距分布的错齿结构设计,每个切削齿都设计有负倒棱刃口,能在大进给切削工况下分散刃口承受的冲击载荷,避免崩刃问题出现,相比普通高速钢铣刀,切削线速度可提升40%以上,单刃进给寿命提升2-3倍。

  刀体中心设计有标准安装内孔,内孔公差按照H7级精度控制,可直接适配标准铣刀杆的安装定位,安装时通过端面键槽传递扭矩,无需额外定制夹具,能直接装夹在普通立式铣床、数控加工中心的主轴端,安装端面与刀杆定位端面的贴合度要求控制在0.02mm以内,避免高速旋转时出现动平衡超差问题。齿型的前角设计为5°,后角设计为12°,既保证刃口的锋利度,又能给后刀面预留足够的磨损余量,在连续切削工况下,后刀面磨损量达到0.3mm时才需要进行刃磨,单次刃磨可去除0.1mm的磨损层,整刀可重复刃磨次数不低于8次。刀体的外圆齿顶圆直径按照标准铣刀规格设计,齿宽根据切削深度需求做了加宽处理,可一次性完成最大深度8mm的切削走刀,减少分层走刀的次数,提升加工效率。

  排屑槽采用大螺旋角设计,螺旋角控制在30°,切屑可顺着螺旋槽顺利排出,不会在切削区域堆积造成二次切削刮伤已加工表面,加工后的表面粗糙度可稳定达到Ra1.6,满足普通零件的半精加工要求,无需后续额外的抛光工序。在设计过程中,针对硬质合金材料脆性大的特点,在齿根位置做了R0.5的圆弧过渡,避免应力集中导致的齿根断裂问题,经过动平衡测试,在8000转/分钟的转速下,动平衡等级可达到G2.5,满足高速切削的使用要求。

  这款刀具在实际使用中,针对铸造模具的型腔开粗、五金零件的端面铣削、硬质合金工件的槽加工都有很好的适配性,相比可转位刀片铣刀,整体式结构的刚性更好,在小切深大进给的工况下振动更小,加工出来的工件形位公差更稳定,不会出现刀片松动导致的尺寸超差问题。安装时需要注意,刀杆的定位轴径公差需要控制在k6级,与刀体内孔采用过渡配合,锁紧螺母的扭矩需要控制在规定范围内,避免扭矩过大导致刀体内孔撑裂,同时安装前需要擦净定位端面的铁屑与油污,保证定位精度。切削参数选择上,加工普通碳钢时切削线速度可设置为120-150m/min,每齿进给量设置为0.1-0.15mm/z,加工淬硬钢时线速度适当降低至60-80m/min,每齿进给量调整为0.08-0.12mm/z,同时配合乳化液进行冷却,可有效延长刀具使用寿命。
