龙门结构桌面级熔融沉积成型设备

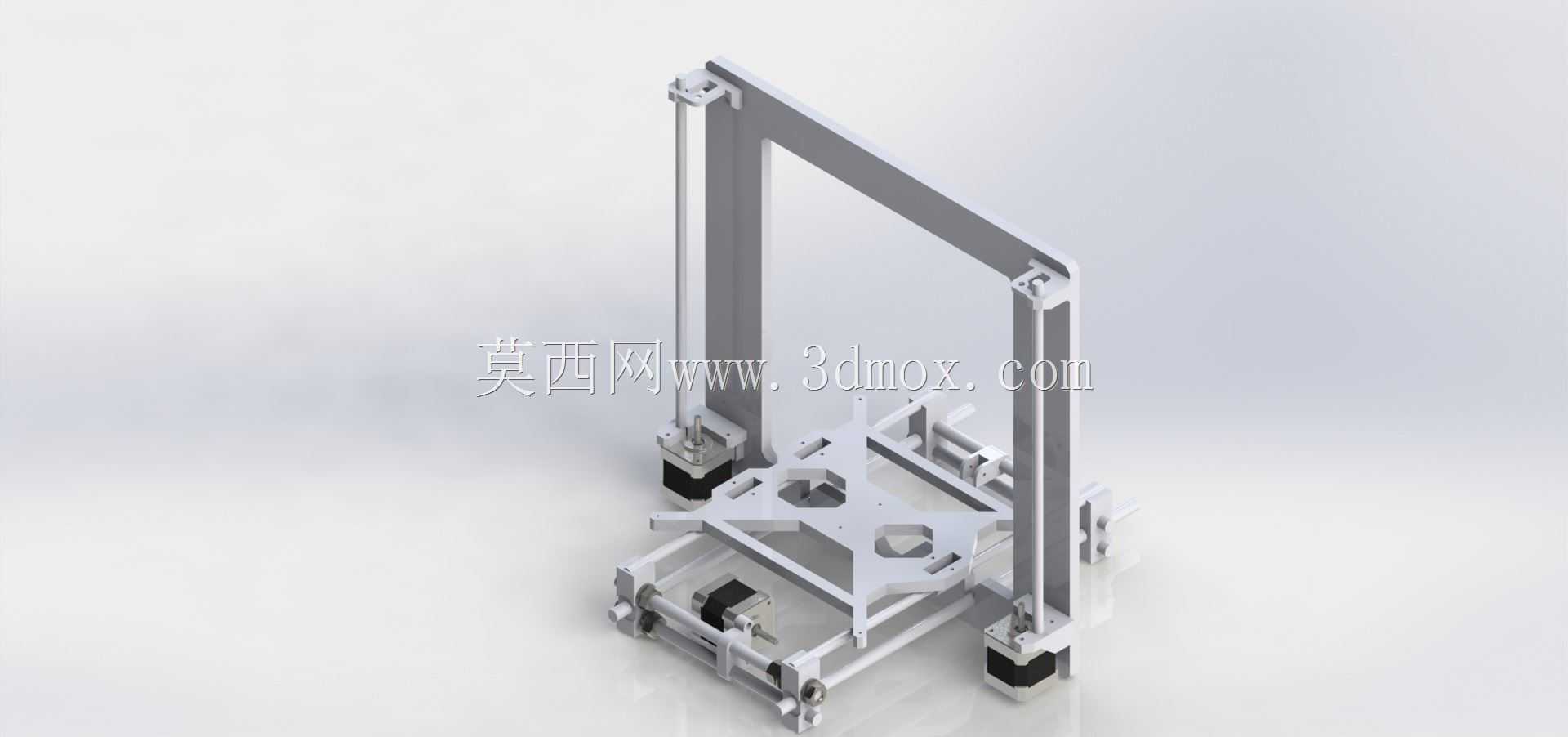

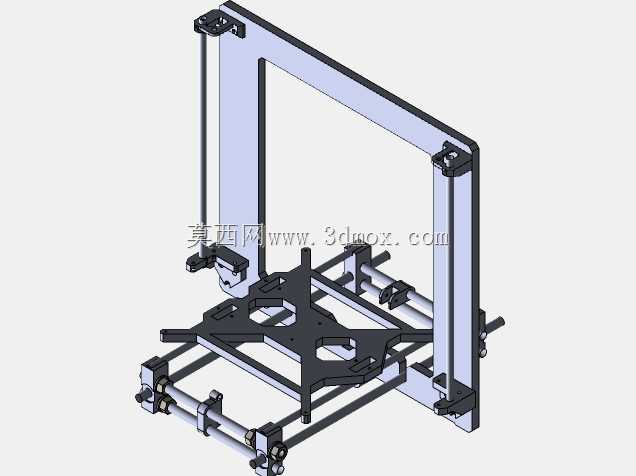

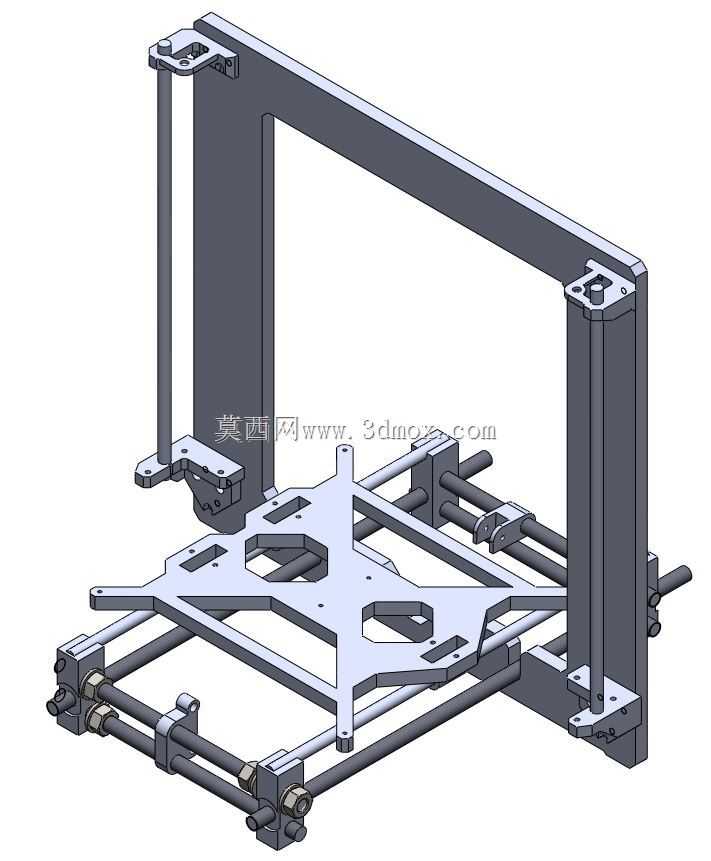

　　这套龙门式结构的熔融沉积成型设备，主要面向小批量定制零件打样、创客空间原型制作、教学实训操作这类场景，区别于工业级大尺寸成型设备，它的设计核心是在有限桌面占用空间内，兼顾结构刚性与成型行程的平衡，不需要专门的设备基座，普通承重合格的工作台即可放置使用。从结构设计逻辑来看，它采用了双侧Z轴同步传动的龙门布局，两根竖直导向轴分别布置在设备后侧左右两端，横梁沿Z轴做上下升降运动，X轴传动组件集成在横梁上，带动挤出头做横向移动，而Y轴传动组件布置在底部基座上，带动成型平台做前后进给，这种运动分配方式把Z轴的负载集中在框架后侧，能减少X轴运动时的悬臂震颤，相比单Z轴侧挂的结构，挤出端的运动稳定性更好，打印层高的一致性更容易控制。

　　设备的框架主体采用标准工业铝型材拼接，连接位置采用角件与螺栓锁紧，没有采用焊接结构，一方面是降低加工装配的难度，后期维护时可以单独更换变形的型材段，另一方面铝型材的槽道可以方便后期加装附件，比如耗材架、照明组件、散热风扇这类拓展部件，不需要在框架上额外打孔攻丝。底部基座的框架做了多层加强设计，Y轴的两根直线导轨分别固定在基座两侧的型材上，传动皮带的张紧机构集成在导轨端部，调整张紧度时不需要拆解外壳，成型平台的安装板采用了镂空设计，在保证平面度的前提下减轻运动部件的重量，降低Y轴高速进给时的惯性冲击，平台下方预留了调平螺母的安装位，可以手动调整平台四个角的高度，保证平台平面与挤出头运动平面平行。Z轴的传动采用了丝杆加直线光轴的组合，

　　两根光轴作为导向支撑，丝杆布置在两根光轴中间位置，带动横梁做上下运动，两侧的光轴座采用了自润滑衬套，长时间运行不需要频繁加注润滑脂，横梁的截面做了加强筋设计，避免X轴运动到横梁两端时出现下挠变形，影响打印件的尺寸精度。X轴的传动同样采用皮带传动，挤出头的安装座预留了通用E3D规格挤出机的安装孔位，可以兼容常见的熔融沉积挤出组件，挤出头的走线沿横梁内侧的线槽布置，避免运动过程中线缆与传动部件发生干涉。从安装边界来看，设备整体的占地尺寸适配常规1.2米宽度的工作台，后侧预留10厘米的走线与散热空间即可，不需要额外预留侧面操作空间，所有的调节旋钮、皮带张紧结构都布置在设备正面与前侧位置，日常操作时不需要挪动设备。在实际使用场景中，

　　这类设备可以打印PLA、ABS等常见的热塑性耗材，适合制作结构验证件、工装夹具的辅助配件、教学演示模型，它的结构设计没有采用复杂的钣金外壳，所有的传动部件都外露，方便使用者观察设备运行状态，排查卡料、皮带打滑这类常见故障，对于三维建模从业者来说，这种开放式的结构也方便根据自身的使用需求做改装，比如加大成型尺寸、更换更高精度的导轨组件、加装自动调平传感器等。设计过程中没有追求极致的轻量化，而是优先保证运动部件的刚性，比如底部的支撑脚采用了减震橡胶垫，能够吸收Y轴快速往复运动产生的震动，避免震动传递到工作台面影响打印件的表面质量，所有的传动部件的安装基准面都做了统一的公差要求，装配时不需要做大量的配磨调整，按照装配流程即可保证各轴的垂直度与平行度要求。
