三爪式轴承拆卸拉拔工具结构设计

　　在设备运维、机械装配、机修钳工的日常作业场景里，过盈配合轴承的拆卸一直是高频且考验操作规范性的工序，若采用撬棍撬动、锤击敲击的野蛮拆卸方式，极易造成轴承内圈滚道损伤、配合轴颈表面拉伤、轴承座孔变形等不可逆问题，直接缩短传动部件的服役寿命，甚至引发后续设备运行的振动、异响故障。这款三爪结构的轴承拉拔工具，正是针对这类过盈联接件的拆卸需求设计的手动作业工装，适配常规中小型深沟球轴承、圆锥滚子轴承的拆卸作业，覆盖多数通用机电设备、小型传动机构的轴承拆装场景。

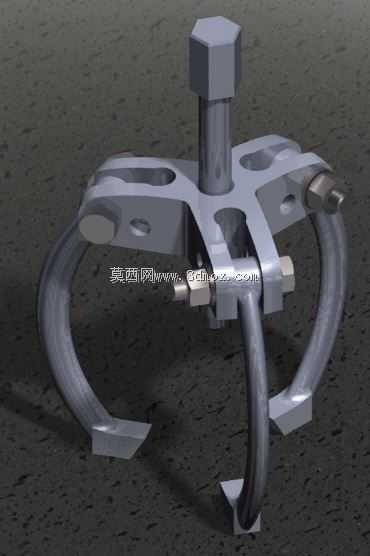

　　从功能实现逻辑来看，该工具采用中心顶杆施压、三爪同步勾拉轴承内圈的受力方式，中心顶杆端部做了球面倒角处理，作业时顶杆尖端抵在轴端的中心定位孔上，旋转顶杆上部的六角施力段时，顶杆的轴向推力会通过架体转化为三个拉爪的轴向拉力，均匀作用在轴承内圈端面，整个施力过程中轴承受力沿轴向均匀分布，不会出现偏载导致的轴承歪斜、卡滞问题，也能避免轴颈被拉爪刮伤。三个拉爪采用弧形弯臂结构，爪端做了向内收的勾头设计，勾持厚度适配多数标准轴承的内圈厚度，作业时无需额外垫片即可牢牢勾住轴承内圈下端面，防止拉拔过程中滑脱。

　　设计层面上，架体采用十字交叉的一体式锻造结构，三个拉爪的铰接点均匀分布在架体的三个悬臂端，铰接轴采用间隙配合的销钉连接，允许拉爪在一定范围内摆动，以适配不同外径尺寸的轴承，拉爪的开合范围可覆盖常规20mm到120mm外径的轴承拆卸需求，覆盖多数小型电机、减速机、水泵端盖内的轴承规格。中心顶杆采用梯形传动螺纹，相比普通三角螺纹具备更好的承重能力与自锁性能，施力旋转时不会因为轴向反作用力出现回退，作业过程更安全，顶杆的六角头尺寸适配常规19mm开口扳手或套筒，无需配备专用施力工具，现场运维时可直接使用通用五金工具操作。

　　从安装边界与作业空间要求来看，该拉拔器的架体最大回转直径在150mm左右，拉爪完全收拢时的最小内径为18mm，完全张开时的最大勾持内径为125mm，中心顶杆的最大行程为80mm，可满足轴承内圈与轴端距离不超过70mm的拆卸场景，作业时仅需要在轴承外侧预留不小于160mm的径向操作空间、轴端外侧预留不小于100mm的轴向操作空间即可完成作业，无需对周边相邻零部件做大面积拆解，能有效减少设备维修的拆解工作量，缩短运维停机时间。

　　细节结构上，架体的三个悬臂上开设了长条形调节槽，拉爪的铰接位置可沿调节槽滑动调整，配合拉爪自身的摆动角度，可灵活适配不同厚度、不同安装深度的轴承拆卸需求，拉爪与架体的铰接位置加装了防滑垫片，调整到合适位置后可通过铰接螺母锁紧，避免拉拔过程中拉爪移位导致的受力不均。拉爪本体采用高强度合金钢材质，表面做了淬火处理，勾持端的硬度达到HRC45-50，具备足够的抗拉强度与耐磨性能，反复使用不会出现勾头变形、磨损打滑的问题；中心顶杆同样采用合金结构钢加工，螺纹表面做了发黑防锈处理，长期存放不易锈蚀，梯形螺纹的传动间隙控制在0.1mm以内，施力时传动平稳无卡顿。

　　实际作业过程中，操作人员需要先根据待拆卸轴承的外径调整三个拉爪的铰接位置，确保三个爪端均匀勾住轴承内圈的下端面，调整架体位置使中心顶杆与轴的中心线保持同轴，避免偏载，之后使用扳手缓慢旋转中心顶杆的六角头，逐步施加轴向拉力，将轴承平稳从轴颈上拉出，整个过程无需敲击，不会对轴和轴承造成额外损伤。相比两爪拉马，三爪结构的受力更均匀，对中性更好，尤其适合对拆卸精度要求较高的传动部件维护场景，比如精密机床主轴轴承、伺服电机轴承的拆卸作业，能最大程度保护配合面的精度不受破坏。

　　该工具的结构设计充分考虑了现场运维的通用性与便携性，整体重量控制在1.2kg左右，操作人员可单手携带至不同作业点位，无需配套液压动力源，纯手动操作即可完成多数中小型轴承的拆卸作业，适合设备维修班组、装配工位作为常备工装配置，也可作为个人机修工具组中的配套工具使用，结构简单可靠，维护成本低，仅需要定期在中心螺纹处涂抹润滑脂即可保证长期顺畅使用。
