工业线缆收放用辐条式电缆卷筒结构

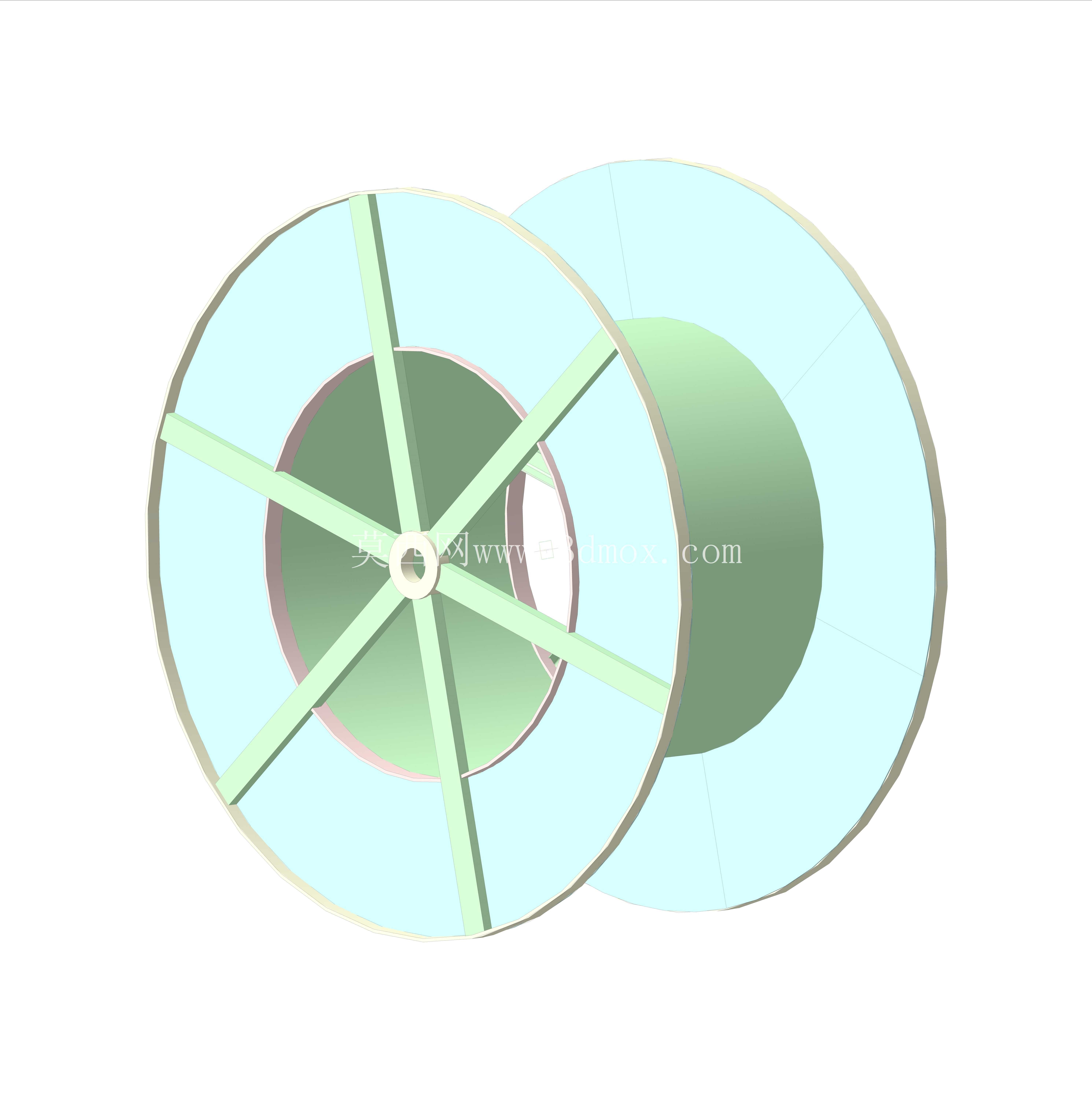

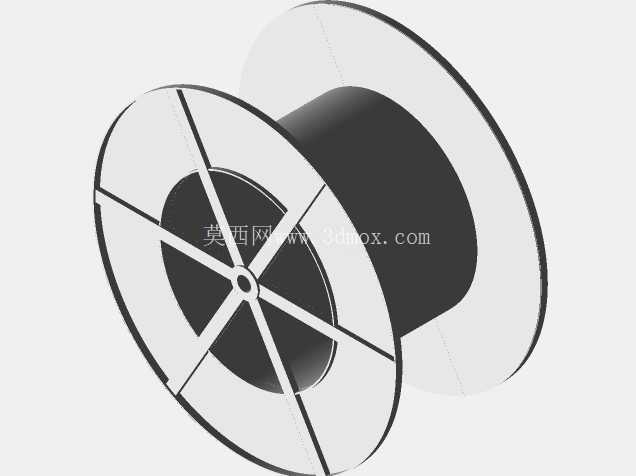

　　在车间移动供电、港口起重设备、矿山采掘机组、厂区重型转运装备的移动供电场景里，电缆卷筒是承担动力线缆、控制线缆有序收放的核心承载部件，其结构合理性直接决定线缆的使用寿命与设备移动供电的稳定性。不同于封闭式筒体的卷筒设计，这款辐条式结构的电缆卷筒采用双侧挡边配合中心筒的三段式布局，两侧圆形挡边通过六根径向布置的辐条与中心安装筒连接，既大幅降低了卷筒整体自重，也能在长期卷绕线缆的过程中快速散除线缆外皮摩擦产生的积热，避免高温环境下线缆护套加速老化的问题。

　　从实际使用的工况来看，这类卷筒常配套在轨道式移动设备上，比如车间的桥式起重机、料场的斗轮取料机、厂区的电动平车，设备沿轨道往复移动时，卷筒同步完成电缆的放出与回收，避免线缆拖地被碾压、勾挂造成的线芯断裂、护套破损问题。设计过程中，两侧挡边的直径取值需要匹配所卷绕电缆的最小弯曲半径，挡边过高会增加不必要的结构重量，过低则容易在排线不齐时出现线缆脱出挡边的故障；中心筒的内径尺寸需要匹配安装轴的直径公差，预留键槽安装位置来传递扭矩，保证卷筒转动时与驱动轴之间不出现相对打滑。

　　辐条的截面尺寸经过受力校核，在满盘卷绕额定线径、额定长度电缆的状态下，辐条承受的径向弯矩不会造成结构塑性变形，同时六根辐条均匀分布的结构，能让卷筒转动时的动平衡表现更稳定，避免高速收线时出现径向跳动，加剧安装轴承的磨损。中心筒的轴向长度决定了可卷绕电缆的排线宽度，设计时需要根据单圈排线的层数、电缆外径计算总容纳长度，保证设备全行程移动时电缆的收放余量充足，不会出现行程末端电缆被拉拽的情况。两侧挡边的边缘做了圆弧过渡处理，避免排线偏移时线缆被挡边锐边割伤护套，辐条与挡边、中心筒的连接位置做了加强结构，在铸造生产过程中能减少应力集中导致的铸件开裂缺陷，提升毛坯件的成品率。

　　从安装边界来看，这类卷筒的安装需要配合带滑环的供电主轴，中心筒的端面预留了与驱动法兰连接的螺栓孔位，安装时需要保证卷筒端面与安装轴的垂直度，避免转动过程中出现端面跳动，导致排线偏移、线缆堆叠错乱。在露天工况使用时，辐条之间的镂空结构不会积存雨水、灰尘与杂物，减少了日常维护的清理工作量，相比封闭式筒体的卷筒，镂空结构在大风环境下受到的风阻更小，户外港口、料场使用时的结构稳定性更优。针对不同的线缆规格，这类辐条式卷筒可以通过调整挡边间距、中心筒直径来适配不同线径、不同长度的电缆，辐条的数量也可以根据承载重量做调整，承载重量较大时可以增加辐条数量来提升整体结构刚性，承载较轻时可以适当减少辐条数量进一步降低自重。在排线过程中，辐条的径向布置不会干扰排线器的导向动作，线缆可以顺着辐条之间的空隙平稳贴合在中心筒外壁，不会出现局部凸起导致的排线不齐问题。长期使用过程中，辐条结构也方便运维人员检查内部线缆的磨损情况，不需要拆解整个卷筒就能观察到靠近中心筒位置的线缆护套状态，及时发现老化、破损的隐患，避免供电故障。
