C型夹持工装夹具结构设计

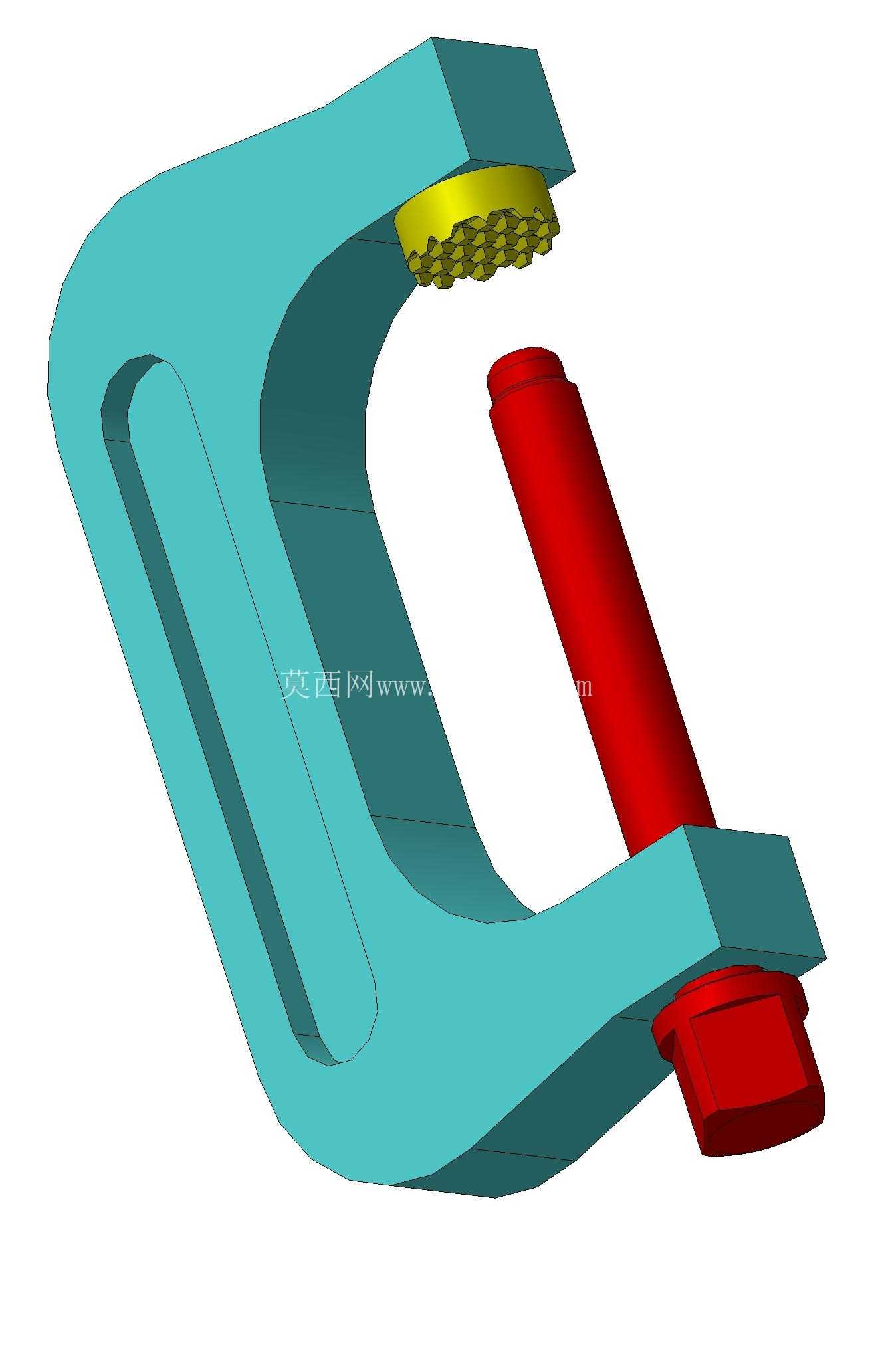

这款C型夹持结构是工装夹具领域里非常典型的手动夹紧构件，日常在零部件装配、工件临时固定、工位辅助定位场景里应用频次极高，不管是小批量零件的钳工修配工位，还是生产线旁的工件临时夹持检测，这类结构都能凭借稳定的夹持力输出满足作业需求。从结构组成来看，整体采用C型开口的一体式框架作为主体承载结构，这种开口式布局的核心优势是可以从工件侧方完成卡入操作，不需要从工件端部穿套，对于大尺寸板件、异形构件的固定场景适配性更强，不会受工件整体长度的限制。框架主体做了等强度的截面设计，在夹持受力最大的弯曲过渡区域做了加厚处理，内侧的凹槽结构既可以降低整体构件重量，又能在不削弱结构抗弯强度的前提下减少材料用量，长期承受夹紧反力时不会出现框架开口变形的问题。

夹持端的压头部分做了防滑齿面设计，齿形采用细密的交错排布结构，和工件表面接触时可以增大接触摩擦力，避免夹持过程中工件出现滑移错位，压头和顶杆之间采用活动连接结构，夹紧过程中压头可以根据工件表面的倾斜角度做小范围自适应偏转，保证齿面和工件表面充分贴合，不会出现点接触导致的工件压痕或者夹持力不足问题。顶杆部分采用圆柱杆结构，和框架下端的导向孔做间隙配合，手动旋进过程中运动顺畅无卡滞，顶杆末端的施力端做了加宽的扁头结构，既可以用手直接旋拧施加预紧力，也可以配合扳手施加更大的夹紧力矩，满足不同夹持力需求的作业场景。

从设计逻辑来看，这款夹持结构没有采用复杂的传动构件，整体零件数量极少，一体式C型框架作为核心承载件，只需要搭配顶杆、压头两个活动构件即可实现全部夹紧功能，这种极简的结构设计带来的直接优势是故障率极低，日常使用过程中不需要复杂的维护保养，活动配合位置定期涂抹润滑脂即可长期稳定工作。在安装边界方面，这款夹具本身属于便携式手动工装，不需要额外固定在工作台面上，作业时可以根据工件位置灵活移动，C型开口的深度决定了可夹持工件的最大边缘宽度，框架的整体开口高度决定了可容纳工件的最大厚度，设计时已经根据常规作业场景的工件尺寸做了参数匹配，覆盖了大部分小型零部件加工、装配、检测环节的夹持需求。

实际使用过程中，这类夹具的受力路径非常清晰：旋拧顶杆时，顶杆向上的推力和上端压头的反作用力共同作用在C型框架上，框架的弯曲截面承受弯矩作用，设计时通过有限元校核的截面厚度可以保证在额定夹持力下框架的变形量控制在允许范围内，不会因为长期受力出现开口张开的塑性变形。压头的防滑齿设计经过硬度强化处理，长期夹持金属工件也不会出现齿形磨损失效的问题，顶杆和导向孔的配合长度做了加长设计，旋进过程中不会出现偏摆，保证顶杆的施力方向始终和压头工作面垂直，避免夹持过程中出现侧向分力导致工件移位。和常见的螺旋式G型夹相比，这款结构的C型开口内侧做了内凹的避让空间，夹持带有凸起结构的异形工件时，工件的凸起部分可以容纳在内凹空间里，不会和框架主体发生干涉，适配的工件外形范围更广。在工位辅助作业场景里，这类夹具还可以配合定位块、垫块使用，完成工件的角度固定、位置找正等操作，是钳工工位、装配线旁、质检工位不可或缺的通用辅助工装。
