立式剖分式滑动轴承座结构设计

在常规传动设备的轴系布局中，支撑部件的选型直接决定了旋转轴的运行稳定性与后期维护效率，这类立式剖分结构的轴承支撑件，多用于中低速、中等载荷的水平轴系安装场景，常见于小型输送线辊筒支撑、通用减速机输入输出轴端定位、轻工机械的传动轴固定工位，相比整体式轴承座，它的核心优势在于轴系装配时无需沿轴向穿装部件，对于已经预装了齿轮、带轮等轴上零件的长轴，可直接拆分轴承盖完成就位，大幅降低现场装配与后期轴系检修的拆装工作量。

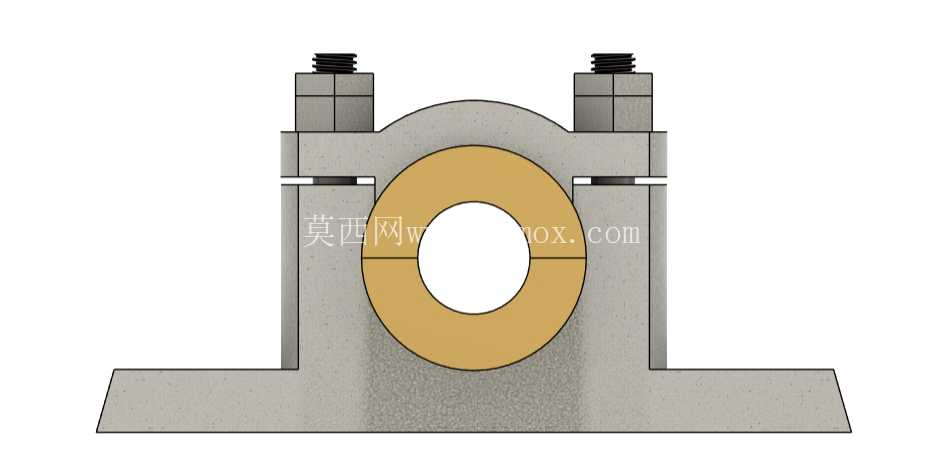

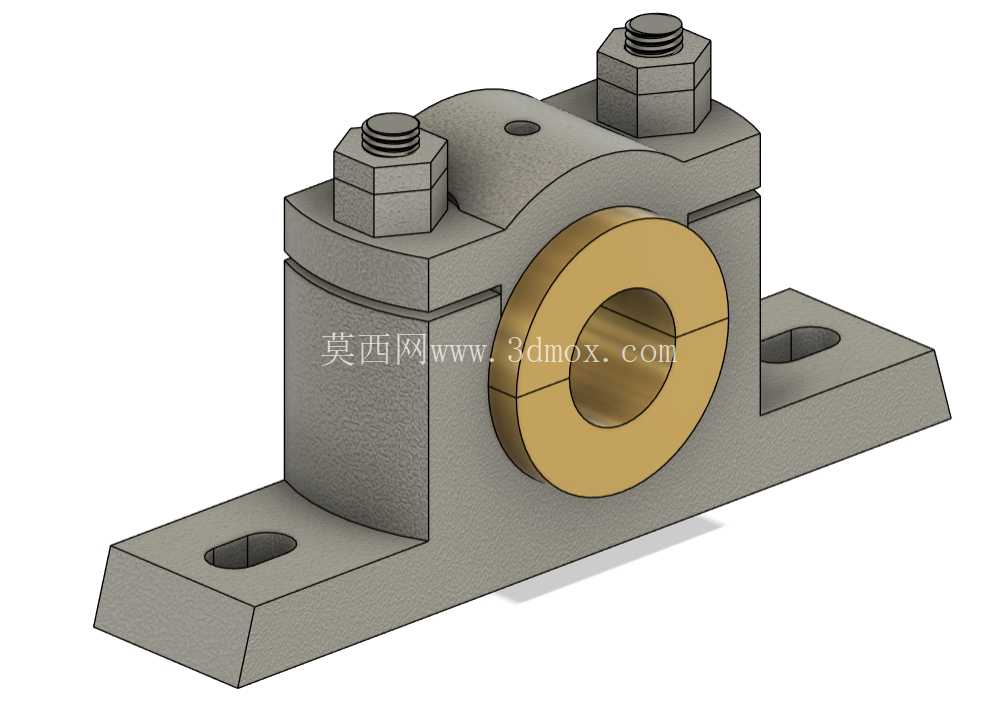

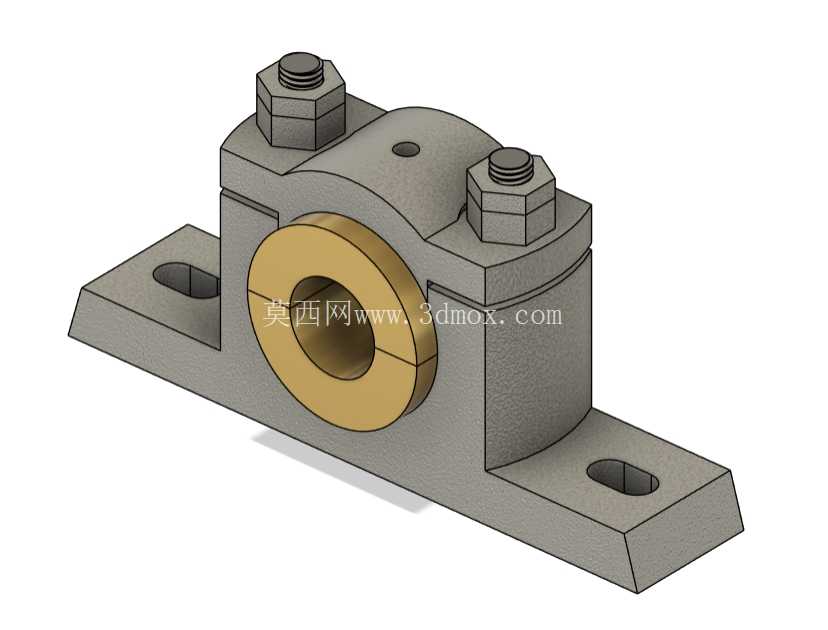

从结构功能来看，这套支撑件采用上下对开的剖分设计，中间镶嵌的铜质轴瓦直接与旋转轴颈接触，承担径向载荷的传递，轴瓦的分体结构与轴承座本体的剖分面完全对齐，保证拆装时轴瓦可随轴承盖同步分离，不会刮伤轴颈表面。底座部分采用双侧带安装长孔的翼型结构，长孔的设计预留了安装位置的调整余量，现场施工时可根据轴系的实际对中需求微调轴承座的固定位置，抵消基础安装面的加工误差，避免强行对中导致的轴系附加弯矩。顶部的两组六角螺栓副为轴承盖提供均匀的压紧力，螺栓的预紧扭矩需要根据轴瓦的配合间隙调整，既要保证轴承盖与底座的贴合面无间隙，避免运行中出现振动错位，又要防止预紧力过大导致轴瓦变形，抱死旋转轴颈。

设计这类支撑结构时，首先要匹配对应轴径的轴瓦尺寸，轴瓦的内径公差需要根据轴颈的加工精度选择合适的配合等级，通常中等载荷的传动场景采用H8/f7的间隙配合，保证轴颈转动时能形成稳定的润滑油膜。轴承座本体的剖分面需要做精加工处理，表面粗糙度不高于Ra3.2，保证上下体贴合后无错位，避免轴瓦安装后出现同轴度偏差。底座的安装面需要与轴承孔的轴线保证平行度要求，否则固定到设备机架后会出现轴系倾斜，导致轴瓦偏磨，缩短使用寿命。顶部的螺栓孔位置需要对称分布在轴承孔两侧，距离轴承孔中心的距离要兼顾螺栓的安装空间与压紧力的力臂长度，力臂过短会导致压紧力不足，运行中轴承盖容易松动，力臂过长则会增大轴承座的整体外形尺寸，浪费安装空间。

从安装边界来看，这类轴承座的整体高度由轴瓦中心高决定，中心高尺寸需要匹配轴系的中心高度要求，保证安装后轴的轴线与设备其他传动部件的轴线处于同一水平面。底座的两个安装长孔的中心距是安装定位的核心尺寸，需要与设备机架上的预留安装孔位完全对应，长孔的长度方向沿轴系的垂直方向布置，方便调整轴系的水平位置。轴承座的整体宽度需要预留螺栓的扳手操作空间，顶部的螺栓头部高出轴承盖的高度要控制在合理范围，避免与轴上的旋转部件发生干涉。轴瓦的宽度要大于轴颈的配合长度，保证轴颈的支撑面完全落在轴瓦范围内，避免局部应力集中导致轴瓦过早磨损。

在实际工程应用中，这类轴承座通常采用铸铁材质铸造后加工而成，铸铁的减震性能优异，能够吸收轴系运行中的小幅振动，降低运行噪音。镶嵌的铜质轴瓦多采用锡青铜材质，耐磨性能好，且在润滑不良的情况下不会出现抱轴烧瓦的严重故障，后期维护时仅需更换轴瓦即可，无需整体更换轴承座，降低设备的运维成本。设计时还需要考虑润滑结构的预留，通常会在轴承盖顶部预留油杯安装孔，方便运行中定期加注润滑脂，润滑油会沿着轴瓦与轴颈的配合间隙均匀分布，形成持续的润滑层，减少摩擦磨损。需要注意的是，这类剖分式轴承座仅能承受径向载荷，无法承受较大的轴向力，如果轴系存在轴向窜动的可能，需要额外搭配轴向定位部件使用，避免轴瓦端面承受轴向载荷导致损坏。
