多轨道模块化物料输送设备结构设计

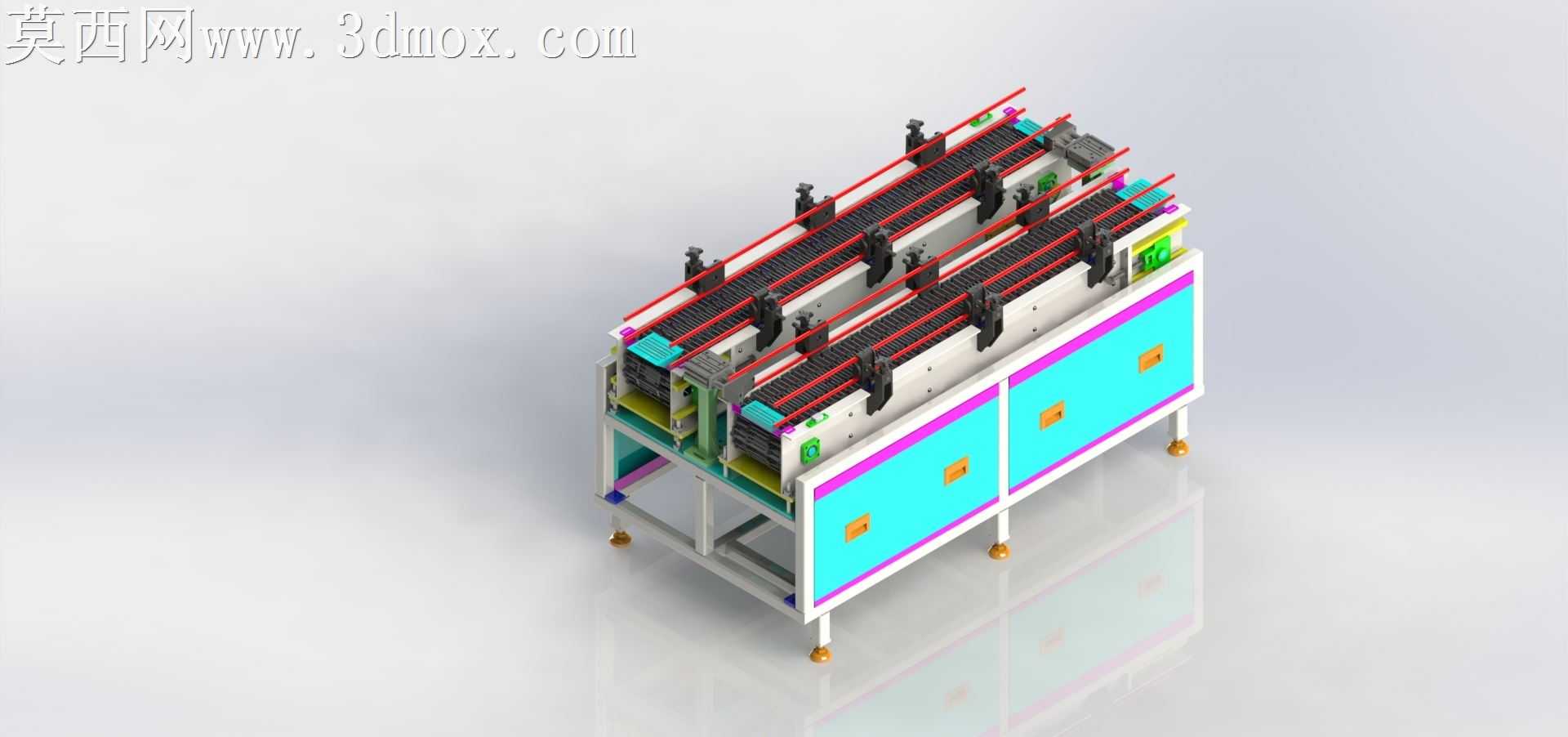

本作品为多轨道模块化输送机的三维建模设计成果，建模阶段采用自顶向下的设计思路完成整体架构搭建，首先完成底部支撑框架的参数化建模，采用方管型材拼接的框架结构搭配可调式支撑脚杯，可根据现场安装地面的平整度调节设备整体水平度，支撑框架预留标准安装孔位，可实现不同功能模块的快速拼接与拓展。建模过程中对输送轨道模块做了独立的参数化封装，每一条输送轨道都可作为独立单元单独拆装、替换，轨道上方配置可调节的物料限位挡条与导向结构，可适配不同尺寸规格的物料输送需求，挡条采用快拆式安装结构，无需复杂工具即可完成位置调整与配件更换。设备中部的传动区域做了分层结构设计，上层为输送工作面，中层布置传动辊组、同步带传动结构与驱动电机安装位，下层预留电气元件安装腔体，腔体外侧设置带拉手的封闭柜门，既可以保护内部电气元件不受生产现场粉尘、杂物侵扰，也方便后期运维人员快速打开柜门完成线路检修与元件更换。渲染阶段针对不同部件赋予了贴合工业生产场景的材质属性：支撑框架采用哑光喷塑金属材质，输送轨道工作面采用耐磨防滑的哑光工程塑料材质，柜门采用亮面青蓝色烤漆材质搭配橙色嵌入式拉手，传动部件采用金属镀锌质感材质，导向条采用醒目的红色哑光塑胶材质，通过材质色彩的区分清晰划分设备的不同功能区域，同时还原工业设备真实的视觉质感。设备顶部配置多组可调节的物料定位组件，可根据输送物料的外形、输送节拍要求调整定位位置，满足不同生产工序间的物料转接、定位输送需求，整体结构采用模块化拆分设计，所有连接部位均采用标准紧固件连接，可根据产线布局需求灵活增减轨道数量、调整设备整体长度，无需重新设计整体框架即可适配不同的产线输送要求，大幅降低设备改造成本与交付周期，建模过程中对所有运动部件做了干涉检查，确保传动结构运行过程中无部件碰撞、卡滞问题，各模块的装配公差符合通用机械加工与装配的精度要求，可直接用于生产加工参考与产线方案布局演示。
