镀铬启动电磁阀盖与橡胶绝缘套结构

在摩托车点火启动系统的部件设计中，电磁阀配套的防护与绝缘结构直接影响整套启动回路的运行可靠性，本次呈现的镀铬启动电磁阀盖与橡胶绝缘套，是针对启动电磁阀外露安装工况做的配套防护结构设计。先从实际安装场景来看，这类电磁阀多布置在摩托车车架侧部靠近发动机的位置，日常行驶中会持续受到路面飞溅的泥水、砂石冲击，同时发动机舱传导的持续高温、雨季的渗水、洗车时的高压水流直冲，都会对电磁阀本体的金属接线端、内部电磁线圈造成侵蚀，一旦防护失效，很容易出现接线锈蚀短路、线圈绝缘性能下降导致的启动无力、触点烧蚀等故障，这也是很多老旧摩托车启动故障频发的核心诱因之一。

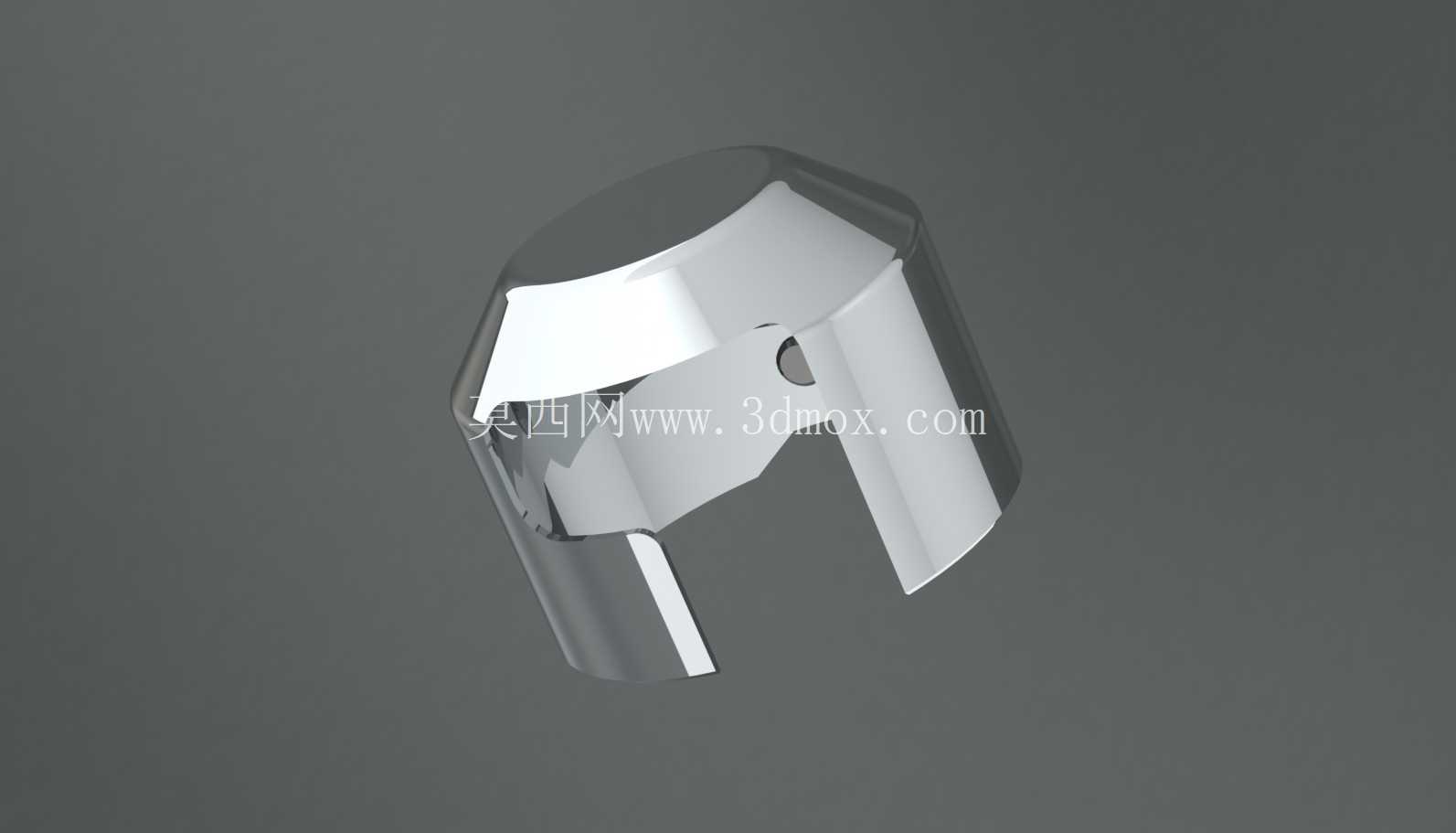

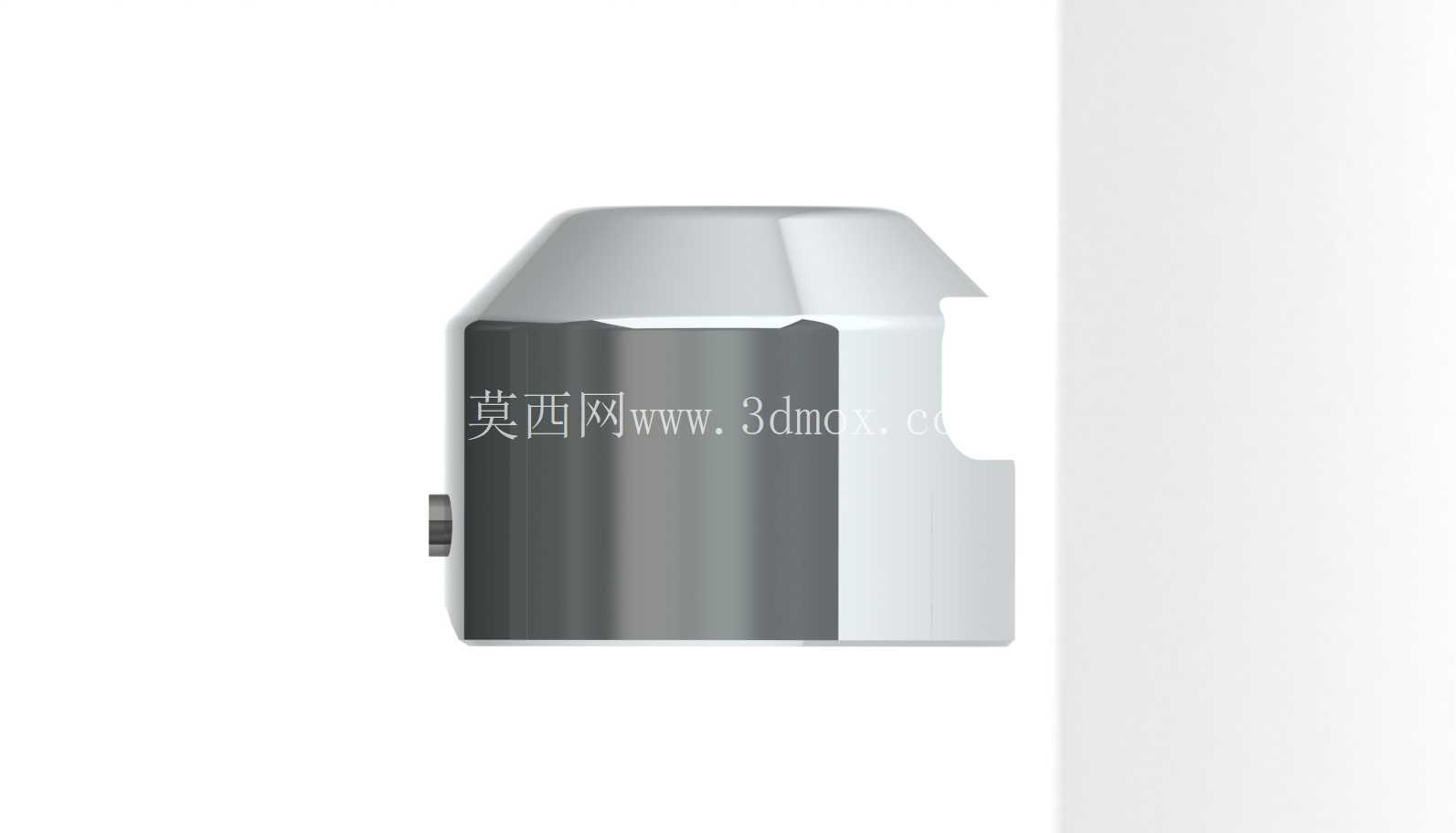

从功能特性拆分来看，外侧的镀铬金属阀盖承担的是硬质防护与结构定位的作用，金属基材的刚性可以抵御行驶中飞溅砂石的冲击，避免外力直接磕碰电磁阀本体的壳体造成形变，表面镀铬层一方面是提升金属基材的防锈能力，应对潮湿、含盐雾的骑行环境，另一方面镀铬层的光滑表面不容易积存泥水污渍，日常维护时擦拭即可清理表面附着的污物，不会出现污渍长期积存腐蚀基材的问题。阀盖的侧壁做了对称的开槽结构，这个结构并非装饰性设计，而是为了避让电磁阀的接线端子与外接导线的走线空间，安装时导线可以从开槽位置顺出，不会被阀盖边缘压破绝缘层，同时开槽的尺寸经过匹配，刚好可以卡在电磁阀本体的定位凸台上，安装后不会出现周向转动的问题，避免长期震动下阀盖移位露出内部的电磁阀部件。

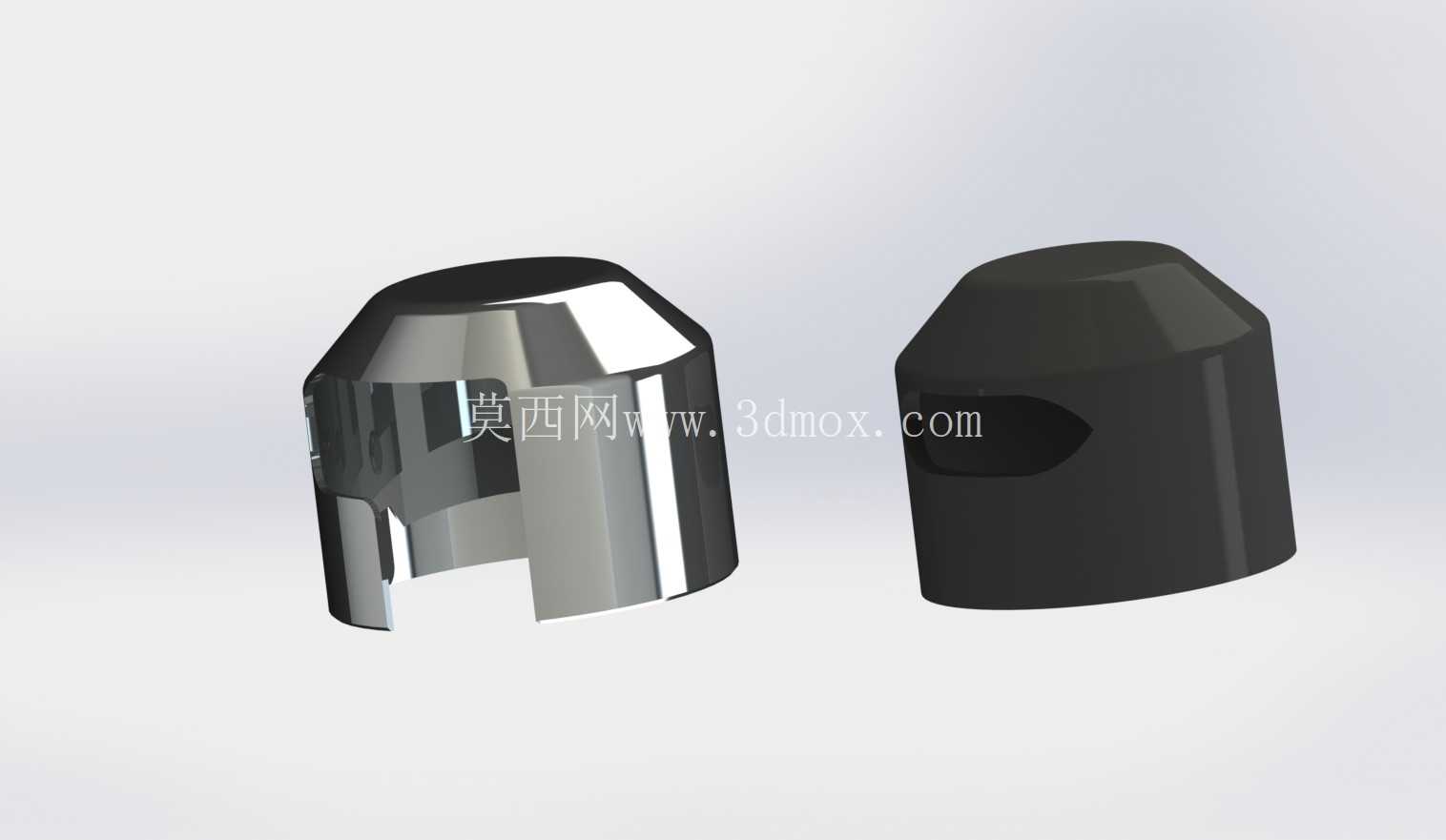

内侧配套的橡胶绝缘套则承担绝缘密封与缓冲减震的作用，橡胶材质选用的是耐温耐油的丁腈橡胶配方，可以耐受发动机周边120℃以内的持续工作温度，同时不会被少量飞溅的机油、汽油侵蚀溶胀。绝缘套的内壁与电磁阀本体的外壁做了过盈配合设计，套入后可以完全包裹住电磁阀的接线端与线圈衔接位置，阻断外界水汽、灰尘进入电磁阀内部的路径，同时橡胶材质的弹性可以吸收车辆行驶中产生的高频震动，避免接线端因为长期震动出现松脱、虚接的问题。绝缘套的顶部做了微凸的弧面过渡，和外侧镀铬阀盖的内顶面相贴合，安装后阀盖的压紧力可以通过橡胶套均匀传递到电磁阀本体上，不会出现局部应力集中压裂电磁阀壳体的问题。

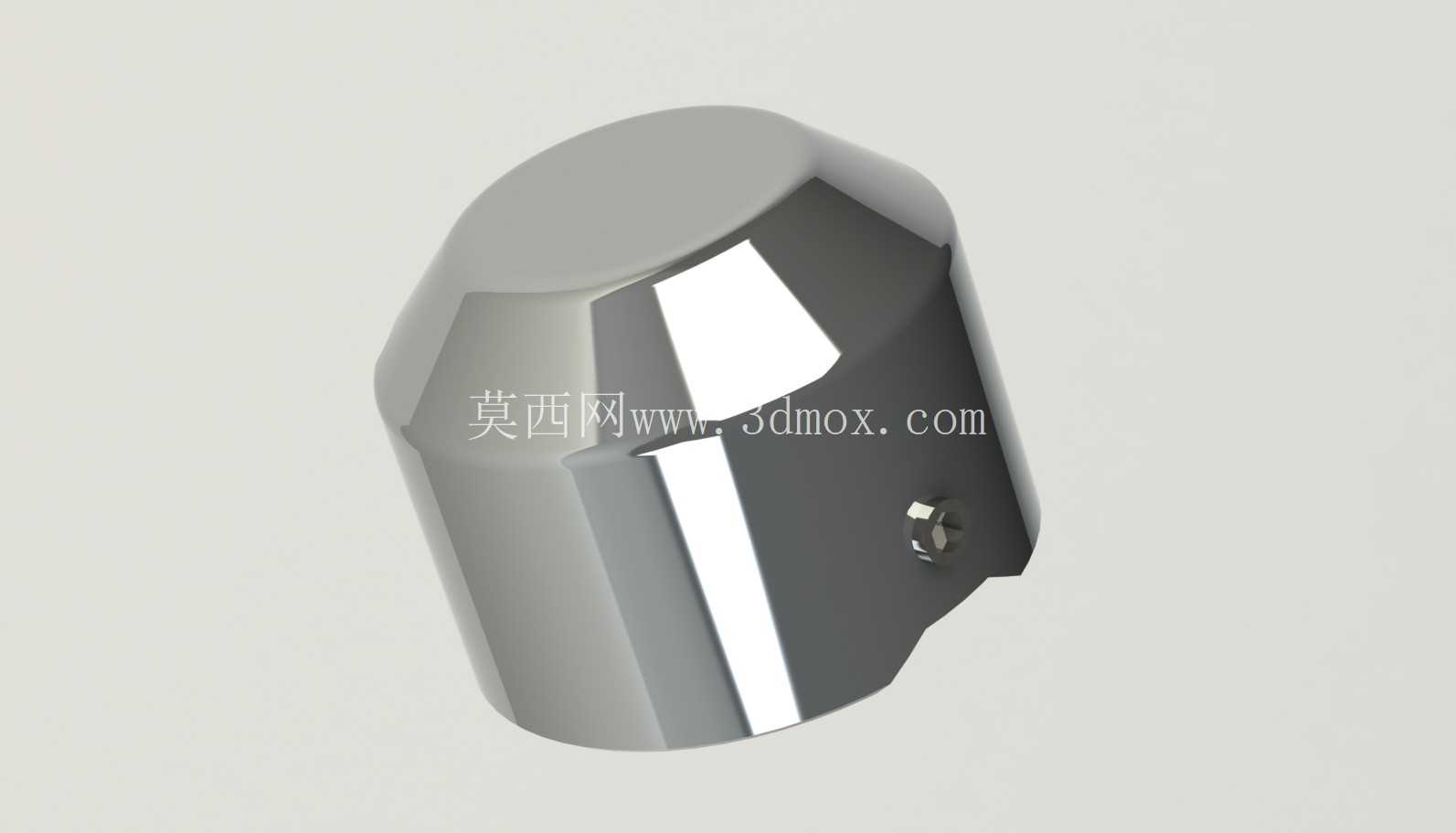

从设计思路的落地来看，这套结构没有做多余的复杂造型，所有外形特征都是围绕功能需求推导而来：镀铬阀盖的顶部做了小角度的锥面过渡，一方面是降低行驶中的风阻，更重要的是锥面可以让落在表面的泥水顺着斜面自然流下，不会在顶部积存；阀盖的下端边缘做了卷边处理，避免安装和维护时锋利的金属边缘割破橡胶套或者划伤维修人员的手部。橡胶绝缘套的侧壁厚度做了差异化设计，靠近接线开槽的位置厚度增加1.2mm，因为这个位置是走线的应力集中区，更厚的橡胶可以避免导线长期震动磨破绝缘层，其余位置的厚度控制在1.8mm，兼顾密封性能与安装的便捷性，不会因为套壁过厚导致安装时难以压入到位。

关于安装边界与尺寸配合，这套防护结构的适配对象是特定型号的摩托车启动电磁阀，镀铬阀盖的最大外径为32mm，总高度为28mm，内壁的定位台阶距离下端面12mm，刚好匹配电磁阀本体上距离安装端面12mm的定位凸环，安装时阀盖压入到台阶与凸环贴合即可到位，不需要额外做位置调整。橡胶绝缘套的最大外径为30mm，总高度为22mm，内壁的配合直径比电磁阀本体的外径小0.8mm，依靠橡胶的弹性抱紧在电磁阀外壁，安装后绝缘套的上端面比电磁阀的上端面高出2mm，当外侧镀铬阀盖压装到位后，这2mm的压缩量可以让橡胶套紧密填充阀盖与电磁阀之间的间隙，实现IP65级别的防护能力，完全满足摩托车户外行驶的防护需求。另外在安装匹配性上，这套结构不需要对原有电磁阀做任何改装，直接替换原有老化的防护套即可，阀盖与橡胶套之间为间隙配合，日常检修时只需要向上拔出阀盖就可以检查接线状态，不需要完全拆解整套结构，大幅降低了日常维护的操作难度。

从实际工况的验证角度来看，这套结构在持续震动、高低温循环的环境下都能保持稳定的防护性能：镀铬层的附着力满足48小时盐雾测试无锈蚀的要求，橡胶套经过-30℃到120℃的温度循环后不会出现开裂、硬化的问题，过盈配合的抱紧力不会因为温度变化出现衰减，长期使用后也不会出现阀盖松动脱落的问题。针对摩托车骑行中可能遇到的高压水枪冲洗场景，橡胶套与阀盖的贴合面可以承受10MPa的高压水流直冲，不会出现渗水进入电磁阀内部的情况，有效解决了传统塑料防护套长期使用后老化开裂、防护失效的痛点。
