复古自行车1英寸颈轴承结构

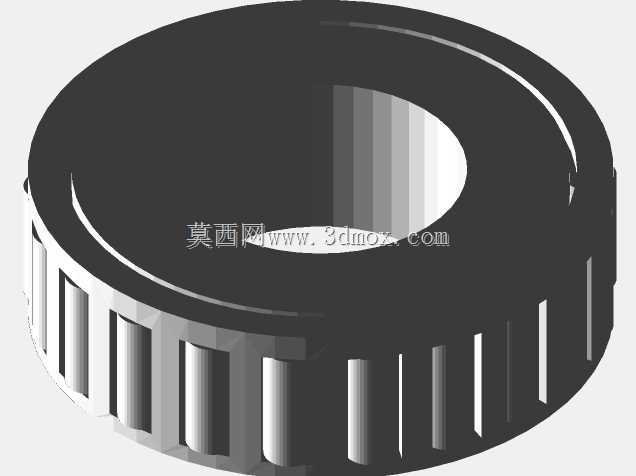

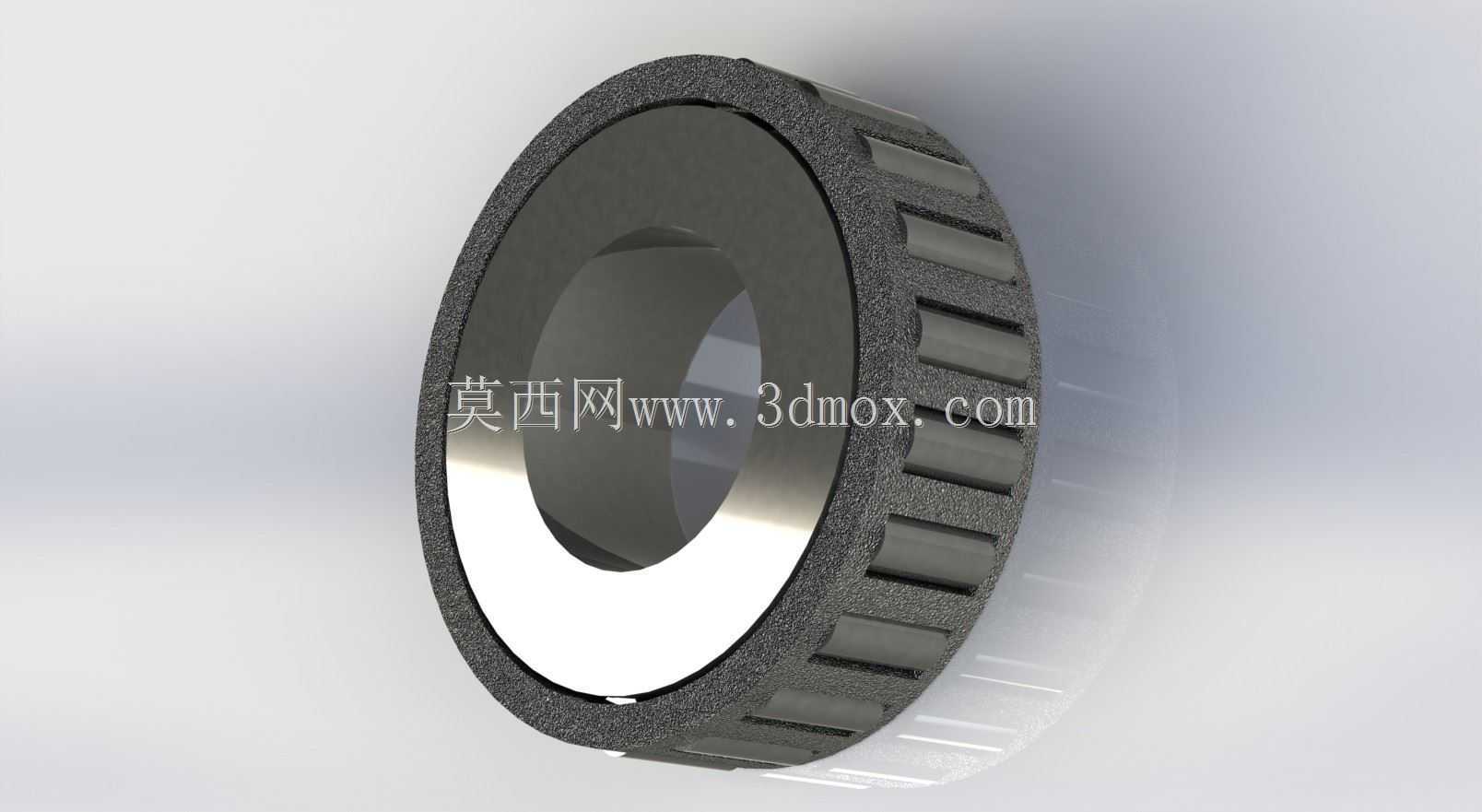

　　这款1英寸规格的颈轴承，主要应用于老式复古自行车的车头转向连接部位，是衔接前叉立管与车架头管的核心回转支撑部件，直接决定车辆转向操作的顺滑度与行驶过程中的方向稳定性。在老式通勤自行车、复古改装自行车的结构体系中，车头部位的颈轴承长期承受来自路面的颠簸冲击、骑行过程中的转向径向载荷与轴向载荷，尤其是在非铺装路面骑行、紧急转向或者前轮受侧向冲击时，轴承需要同时承担多维度的复合受力，这就要求其结构设计必须兼顾承载能力与回转精度。从结构设计逻辑来看，这款轴承采用了外圈带防滑齿纹的结构设计，外圈外侧的均匀齿槽并非装饰结构，而是用于和车头碗组的压合面形成过盈配合的防滑结构，避免轴承在长期转向受力过程中出现外圈跟转、移位的问题，

　　这也是老式自行车轴承区别于现代密封轴承的典型设计特征——现代自行车车头碗组多采用一体式密封卡式轴承，而这类老式分体结构轴承依靠外圈齿纹与碗组壳体的咬合实现周向固定，适配早年生产的钢制自行车头管的加工精度，不需要过高的安装面公差要求，维修替换时也不需要专用压入工具，依靠铜棒敲击即可完成装配，适配早年街边修车铺的维修条件。内圈采用高精度磨削的光滑滚道面，与滚动体配合实现低阻力回转，内圈的内径尺寸严格匹配1英寸规格的前叉立管外径，安装边界上，内圈与前叉立管采用间隙配合加锁母压紧的固定方式，装配时需要通过调整上下碗组的锁母预紧力，既消除轴承的轴向游隙避免转向旷量，又不能预紧过度导致转向卡滞，这也是老式自行车维修中非常考验师傅经验的环节。从实际使用场景来看，这类1英寸颈轴承多用于上世纪中后期生产的英式、日式通勤自行车，也就是国内常说的“老自行车”“复古单车”的改装与维修场景，这类车辆的车头管内径、前叉立管尺寸均遵循早年的英制尺寸标准，无法直接适配现在公制规格的自行车碗组轴承，因此这类还原老式结构的轴承是复古自行车修复、老车翻新项目中不可或缺的配件。设计过程中，需要重点还原轴承外圈的齿形参数，每个齿的凸起高度、齿间间距都要和老式碗组的卡槽尺寸匹配，否则装配后会出现压合不紧、使用中松动异响的问题；滚道的曲率设计需要匹配对应规格的滚动体，保证接触应力分布均匀，避免长期使用后出现滚道点蚀、磨损松旷的问题。轴承的端面平整度也有严格要求，上下端面与锁母、

　　碗组垫片的接触面需要保证足够的平面度，否则锁紧后会出现轴承偏载，转向时出现一松一紧的卡顿感，加速滚动体与滚道的磨损。在实际骑行过程中，这类颈轴承除了承担转向的回转功能，还会将前轮受到的路面振动部分传递到车架，因此轴承的刚性设计也十分关键，外圈采用较厚的实体结构，避免受冲击时出现变形，导致滚道失圆。和现代自行车的密封轴承不同，这类老式结构轴承没有自带橡胶密封盖，使用过程中需要定期拆解补充润滑脂，这也是老车维护的常规项目，设计时预留的滚道间隙也适配润滑脂的填充需求，不会因为加注润滑脂导致转动阻力过大。对于三维建模从业者而言，还原这类老式轴承结构时，不能只做外观的曲面复刻，需要重点关注各个配合面的尺寸公差、齿形的啮合参数、滚道的曲率半径，

　　否则建出来的模型只具备展示效果，无法用于实际的配件加工、维修替换的尺寸参考。在复古自行车改装圈子里，很多玩家会追求老车的原汁原味，这类还原原始结构的颈轴承是还原车辆原始骑行质感的关键配件，不同于现代轴承的顺滑无旷量，老式轴承经过合理装配调整后，会带有适度的阻尼感，转向时的反馈更加直接，这也是很多老车玩家偏好这类结构的原因。从安装流程来看，装配时需要先将下轴承内圈压入前叉立管的下档位置，外圈压入车架头管的下碗，上轴承外圈压入头管上碗，内圈套入前叉立管后装上档片与锁母，逐步调整锁母的锁紧力度，同时转动车把测试转向阻力，直到转向顺滑无旷量为止，整个安装过程不需要复杂的专用工具，符合早年民用自行车的维修维护逻辑，这也是这类结构设计在民用产品领域长期应用的核心原因——兼顾可靠性与易维护性，在加工精度有限、维修条件简陋的场景下依然能够长期稳定工作。
