CA6140车床用阶梯轴式传动滑块结构

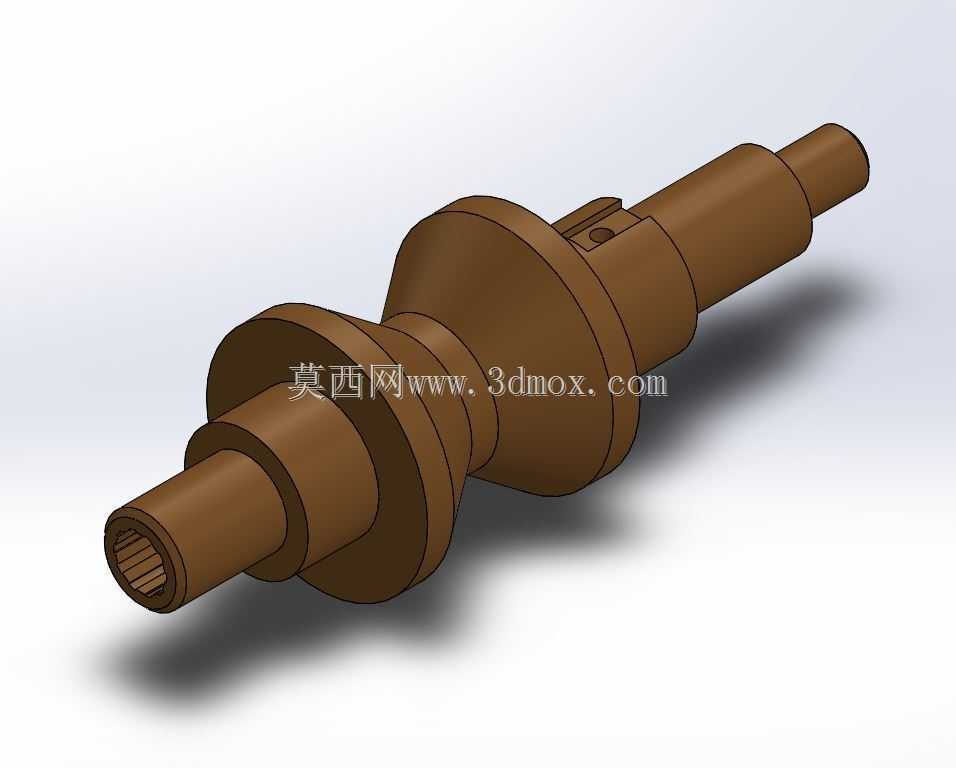

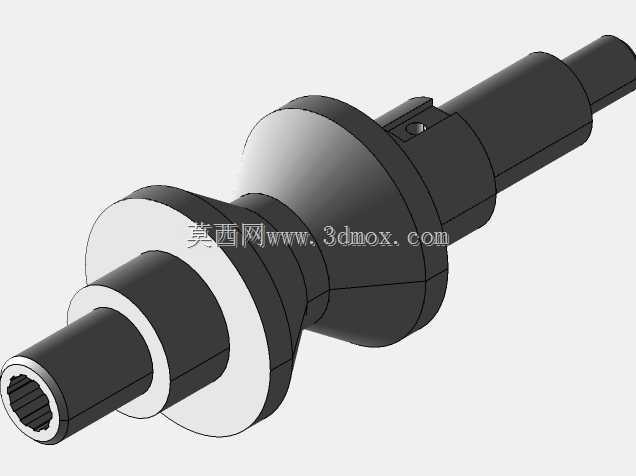

　　该滑块是CA6140普通车床进给传动系统中的核心执行零件，主要承担进给箱与溜板箱之间的扭矩传递、轴向滑动换向功能，在车床日常车削外圆、端面、螺纹及成型面的作业过程中，直接决定进给运动的传递精度与换向可靠性。从实际应用场景来看，这类滑块长期处于有润滑油浸润的封闭箱体腔内工作，一端通过内花键结构与光杆实现周向固定，可随光杆同步旋转，同时能够沿光杆轴向做直线滑移，配合溜板箱内的开合机构完成进给运动的接通、断开与换向动作，避免进给系统出现卡滞、打齿或传动间隙超差的问题。

　　从结构设计思路来看，整体采用多段阶梯轴式构型，并非传统块状滑块结构，这种设计是为了适配CA6140车床箱体内部的狭长安装空间，各段轴径的尺寸差经过严格匹配：靠近花键端的两段圆柱面为滑动支撑段，表面粗糙度要求控制在Ra1.6以内，与箱体衬套内孔采用间隙配合，单边间隙控制在0.02-0.04mm之间，既保证滑动过程无卡滞，又能避免径向窜动导致的传动抖动。中间位置的凸缘结构是滑块的受力承载面，侧面与溜板箱内的拨叉槽配合，拨叉动作时直接推动该凸缘带动整个滑块轴向移动，凸缘厚度与拨叉槽宽度采用小间隙配合，间隙量控制在0.1mm以内，减少换向时的冲击噪音。

　　在功能特性设计上，滑块末端的细轴段为定位导向段，插入箱体对应的导向孔内，限制滑块的最大滑移行程，避免滑块滑移超程导致花键脱开。内花键采用矩形花键结构，齿侧配合精度选H7/f7，相比渐开线花键更适合低速、频繁轴向滑动的工况，齿面经过高频淬火处理，硬度达到HRC45-50，能够承受频繁换向带来的齿面冲击，减少长期使用后的磨损量。各段轴的过渡位置均设计有退刀槽与圆角过渡，避免应力集中导致的轴段断裂，退刀槽宽度统一为3mm，圆角半径R1，既满足加工工艺性，又不会在装配时与相邻零件发生干涉。

　　从安装边界尺寸来看，滑块的总长度适配CA6140车床进给箱到溜板箱的中心距，最大外圆直径不超过箱体装配孔的内径，装配时可直接从箱体侧端的检修孔穿入，无需拆解整个进给箱即可完成更换，大幅降低设备维护的拆装工作量。滑动支撑段的长度经过计算，当滑块处于两个极限工作位置时，支撑段与衬套的重合长度不小于衬套总长度的三分之二，避免出现悬臂支撑导致的轴段偏磨。凸缘位置的外圆直径比相邻轴段大12mm，足够的承压面积能够分散拨叉的推力，避免长期推动后凸缘侧面出现压痕凹坑，导致滑移卡滞。

　　在实际建模过程中，需要重点关注各段轴的同轴度公差，所有回转面的同轴度需控制在φ0.02mm以内，否则滑块旋转时会出现径向跳动，带动光杆产生振动，最终反映到工件表面就是出现规律性的振纹。内花键的分度圆与外圆的同轴度同样需要严格控制，否则花键配合时会出现别劲现象，不仅滑动阻力增大，还会加速花键齿的磨损。另外，滑块的轴向尺寸链需要与拨叉的行程匹配，当拨叉处于中位时，滑块的凸缘刚好位于拨叉槽的中间位置，保证左右两个方向的滑移行程一致，不会出现单侧行程不足导致的进给功能失效。这类零件的设计不需要追求过高的加工精度，关键是配合尺寸的公差匹配，过紧会导致滑动阻力大、操作费力，过松则会导致传动间隙大、进给精度差，需要结合实际装配的手感反复调整公差带，才能兼顾操作灵活性与传动可靠性。
