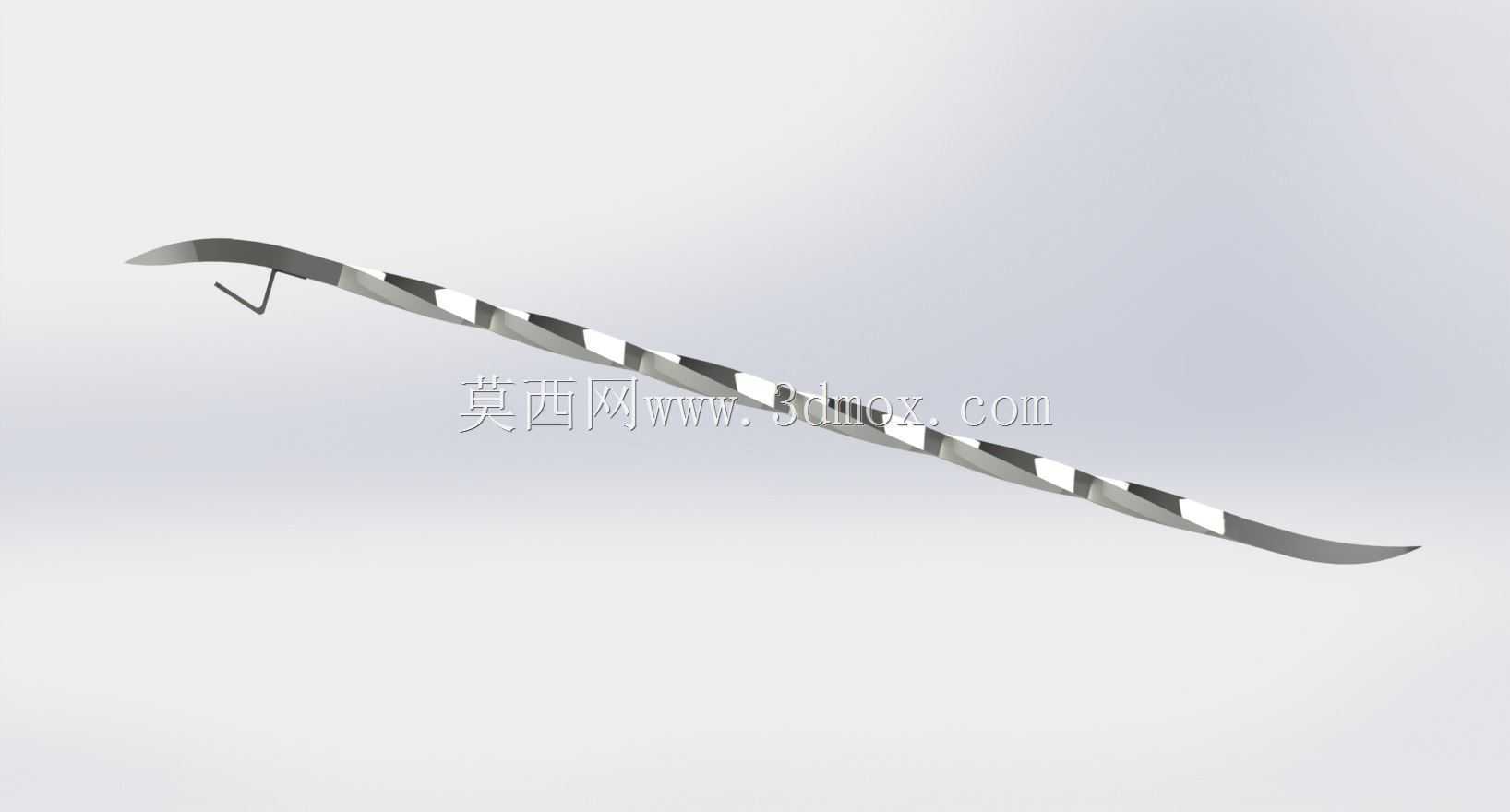

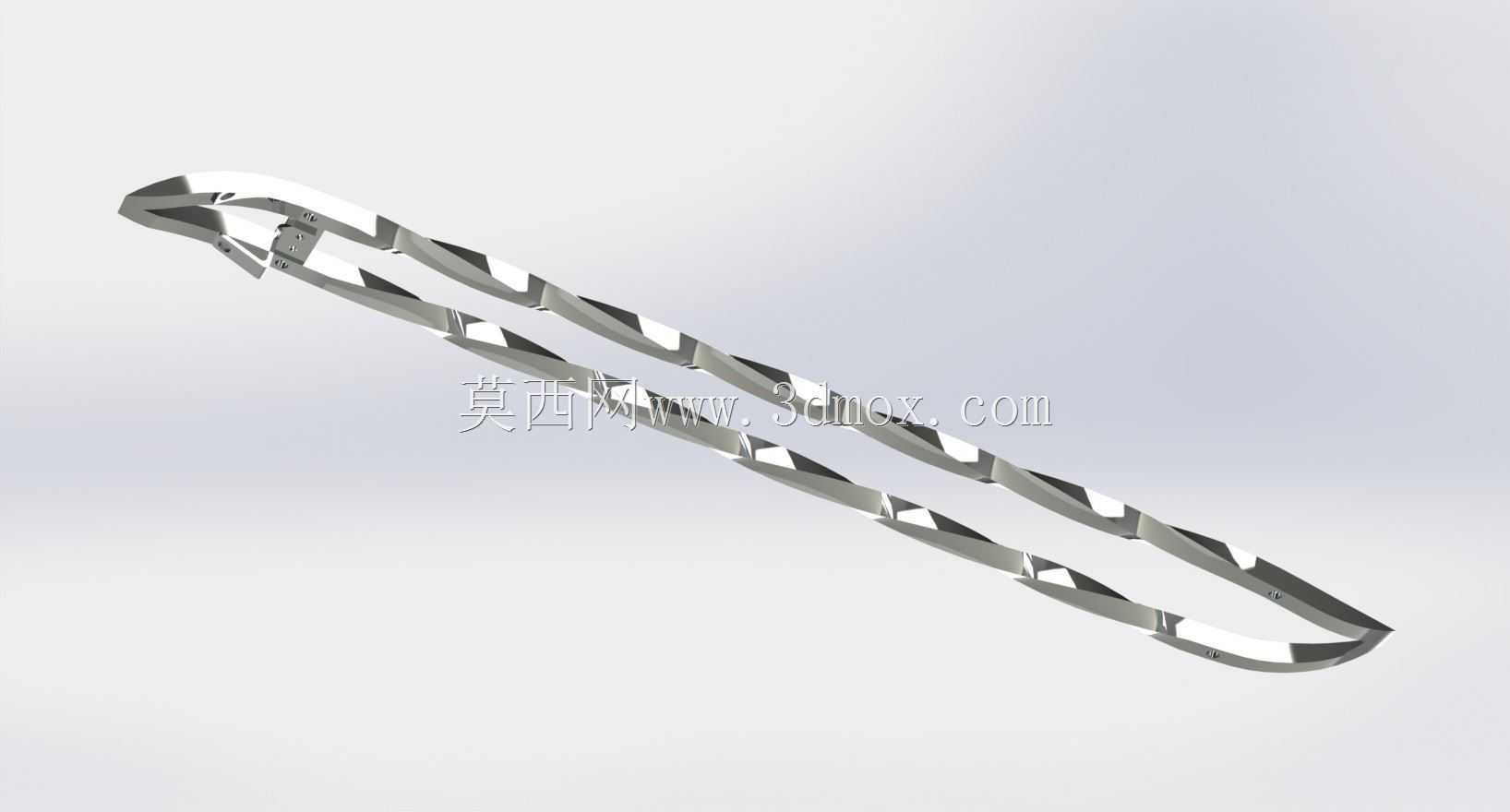

镀铬扭曲下行装饰连接管件结构

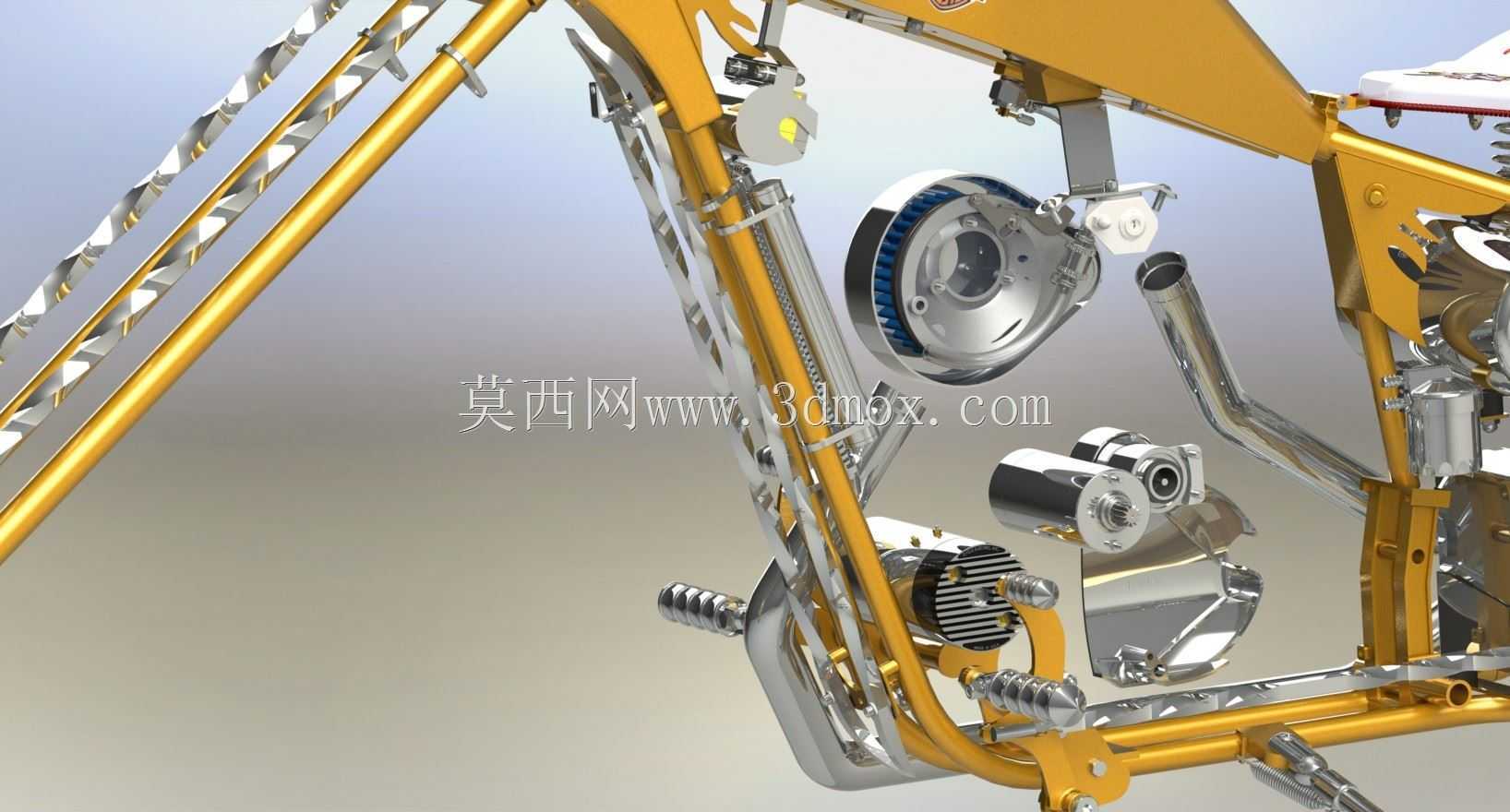

　　这类镀铬扭曲下行管件，在定制机车尤其是斩波器风格车型的车架附属结构中应用十分普遍，日常做结构设计时，不少客户会要求在车架外露区域做这类兼具装饰性与连接功能的构件，不能只做光溜溜的直管，要兼顾视觉辨识度和实际连接强度。从实际使用场景来看，它主要承担两个核心作用，一是作为外露装饰构件匹配整车的复古改装风格，二是实现顶部安装配件与底部喇叭组件的刚性连接，不能因为做了扭曲造型就损失连接可靠性。做这类构件的三维设计时，首先要敲定两端的安装边界尺寸，上端对接的是车架侧部的安装支座，下端要匹配喇叭的固定孔位，两端的同轴度偏差不能超过0.2mm，不然安装时会出现对位偏差，强行拧螺栓会产生装配内应力，

　　长期在机车行驶的振动工况下容易出现连接松动甚至焊缝开裂的问题。扭曲段的设计是整个构件的核心，不能为了追求视觉效果做过大的扭转角度，常规设计里扭转角控制在每100mm长度扭转15度到20度之间，整个管件的总长度要根据车架的实际安装空间确定，要避开走线位置、脚踏活动区域，不能和车把转向时的运动轨迹产生干涉，同时要保证管壁厚度不低于2mm，材质选用常用的结构钢管，表面做镀铬处理，既满足装饰的亮面效果，也能提升户外使用时的防锈能力。建模过程中要注意扭曲特征的过渡顺滑，不能出现局部截面突变，不然镀铬的时候会在突变位置出现镀层不均、积瘤的问题，也会在受力时出现应力集中点。实际选型适配的时候，要先确认两端连接部件的安装孔距、固定螺栓的规格，

　　上端连接支座一般采用M6的螺栓固定，下端喇叭连接位要匹配喇叭自带的固定耳尺寸，安装时要在连接面加橡胶减震垫，过滤发动机运转带来的高频振动，避免长期振动导致镀铬层出现震纹、连接螺栓松脱。这类构件虽然不承担车架的主承载功能，但作为外露的连接部件，设计时也要做基础的强度校核，要能承受不低于50N的侧向拉力不产生永久变形，扭曲段的截面变形量要控制在原管径的5%以内，不能因为扭转加工导致管壁局部过薄，影响结构强度。很多新手做这类装饰性管件设计时，容易只关注造型的视觉效果，忽略安装边界的尺寸公差，要么做出来的管件长度不对，要么两端的安装面角度有偏差，装车的时候装不上，要么装完之后和周边部件有间隙不均的问题，影响整车的精致感。另外，

　　镀铬层的厚度也要在设计时明确要求，常规户外使用的机车构件，镀铬层厚度不低于15μm，才能保证长期使用不出现锈点，扭曲加工的时候要采用冷扭工艺，避免热加工导致的材质变形、表面氧化，后续镀铬前的打磨工序也要顺着扭曲纹理走，不能出现横向打磨痕迹，不然镀铬之后表面会有明显的划痕，影响装饰效果。这类管件除了在定制摩托车上使用，部分复古风格的装饰性栏杆、展示架的连接结构也会用到类似的扭曲设计逻辑，核心都是在保证连接功能的前提下，通过连续的螺旋扭曲造型提升视觉层次感，打破常规直管件的单调感。做三维建模的时候，优先采用实体扫描加扭曲特征的方式构建模型，要保证整个管件的内孔通畅，虽然这类构件不走流体，但内孔如果因为扭曲出现局部塌陷，会增加整体重量，也会降低构件的抗扭强度，建模完成后要做截面检查，每隔50mm取一个截面确认截面形状的圆度偏差，确保加工出来的构件和设计模型一致。安装定位的时候，要先固定上端的连接位，再调整下端的喇叭角度，保证喇叭的出声方向朝向车辆前方，不能因为管件的扭曲角度导致喇叭安装后朝向偏移，影响鸣笛的警示效果。
