金属切削用错齿结构外圆铣刀三维数模

这款外圆铣刀的结构设计，核心围绕大余量外圆铣削工况的排屑与刚性需求展开，日常在普通卧式铣床、数控镗铣床上做轴类零件外圆粗铣、半精铣工序时，这类刀具的适配性远高于普通直齿铣刀。先从安装边界说起，刀具内孔采用标准直孔配合键槽传动的结构，安装时需匹配对应直径的刀杆，端面靠紧刀杆定位轴肩后，通过锁紧螺母压合端面完成固定，内孔与刀杆的配合公差选H7/k6过渡配合，既保证传动时无间隙窜动，也方便换刀时的拆装操作，刀具整体厚度与外径的比例控制在1:5区间，避免悬伸过长带来的切削振颤。

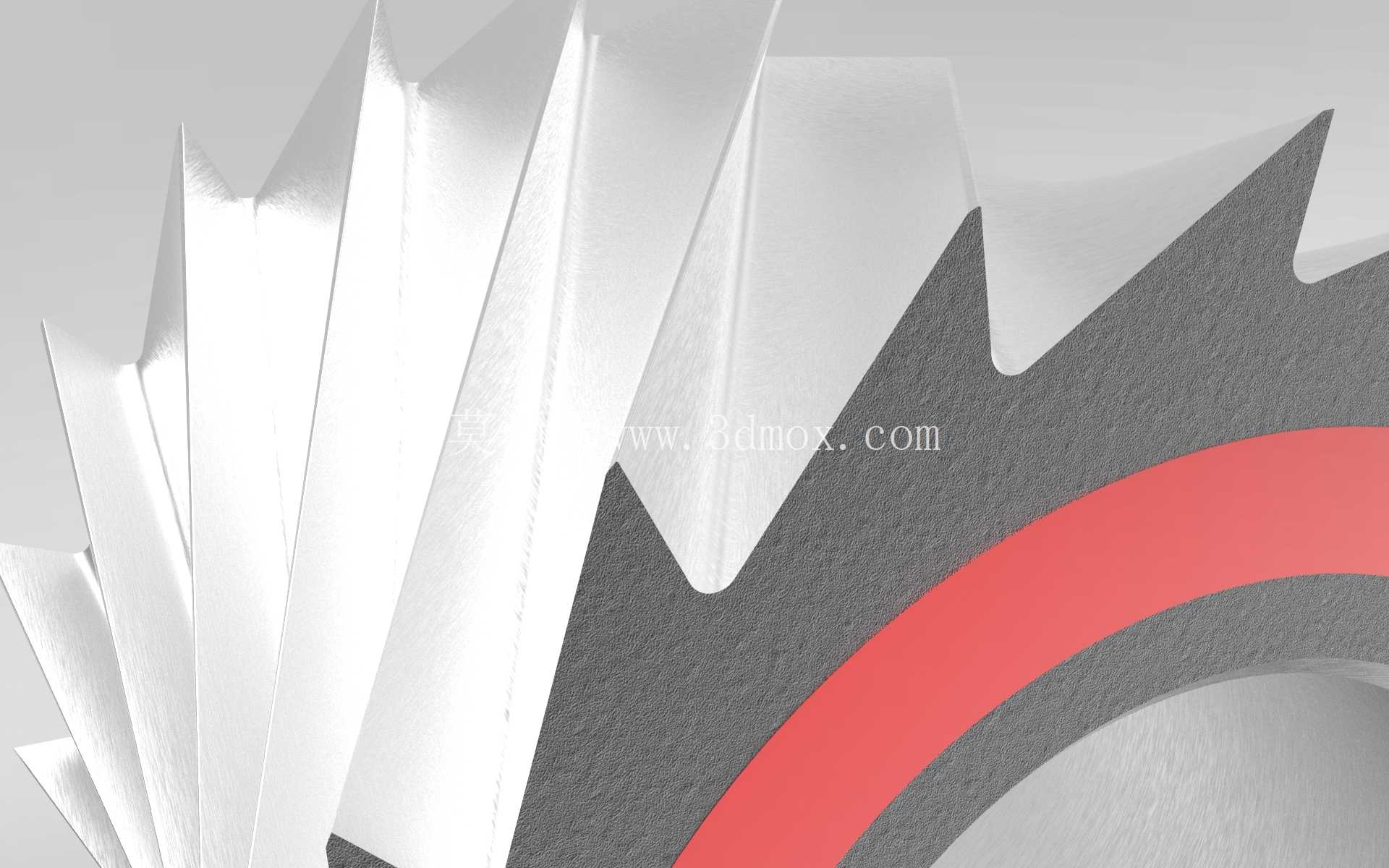

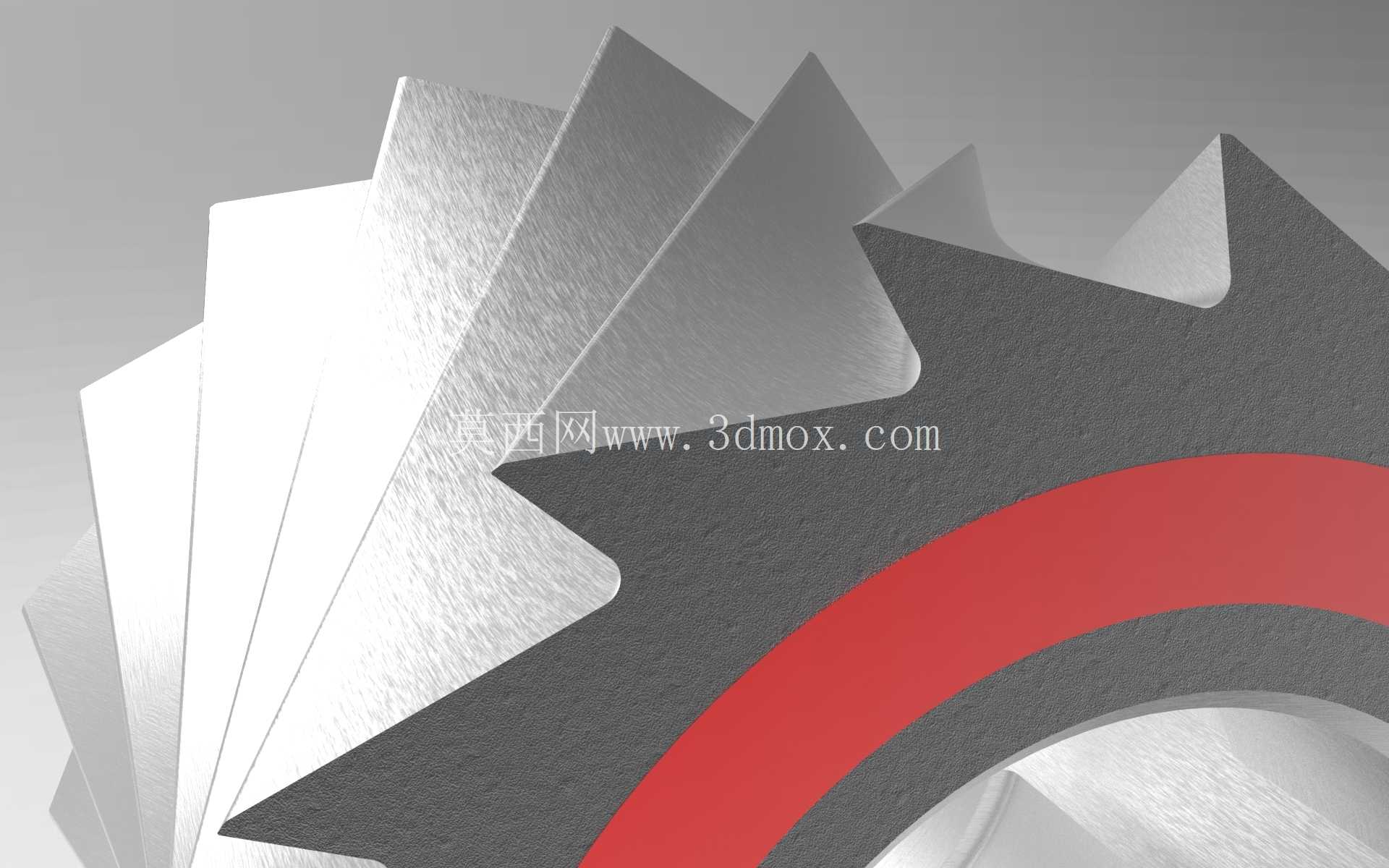

从刀齿排布逻辑来看，这款铣刀采用错齿排布结构，相邻刀齿的螺旋角方向相反，切削时每个刀齿的切削刃是逐步切入工件表面的，相比直齿铣刀同时整刃切入的冲击感，错齿结构能把切削力分散到不同轴向位置，大幅降低铣削时的振动，尤其在加工45钢、合金钢这类塑性金属材料时，不会出现整刃啃入工件导致的崩刀问题。刀齿的前角设计为8°正前角，兼顾刀刃锋利度与刃口强度，后角取6°，减少后刀面与已加工表面的摩擦，刃口处做了0.1mm的负倒棱强化，应对断续切削的冲击时不容易出现崩刃。

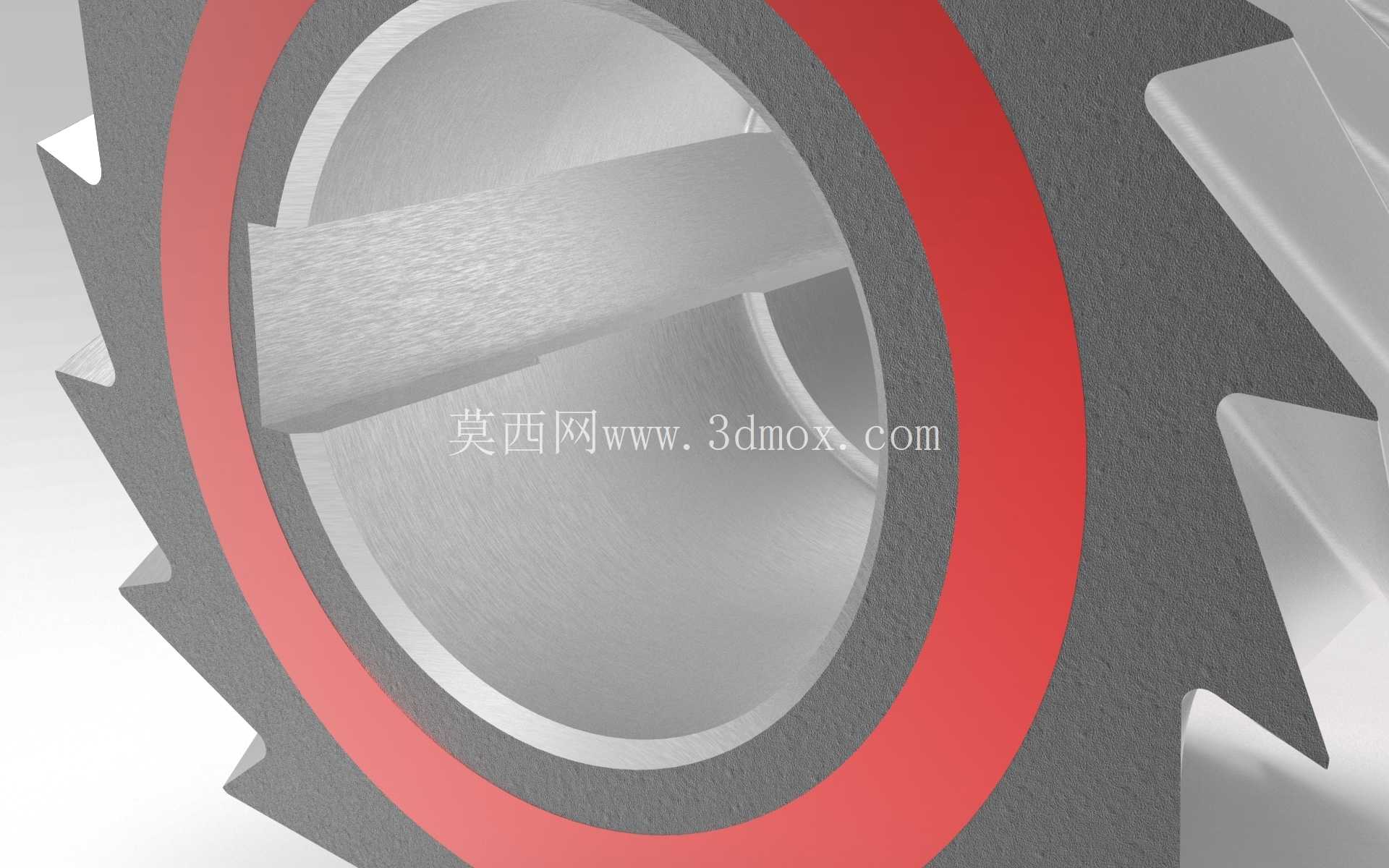

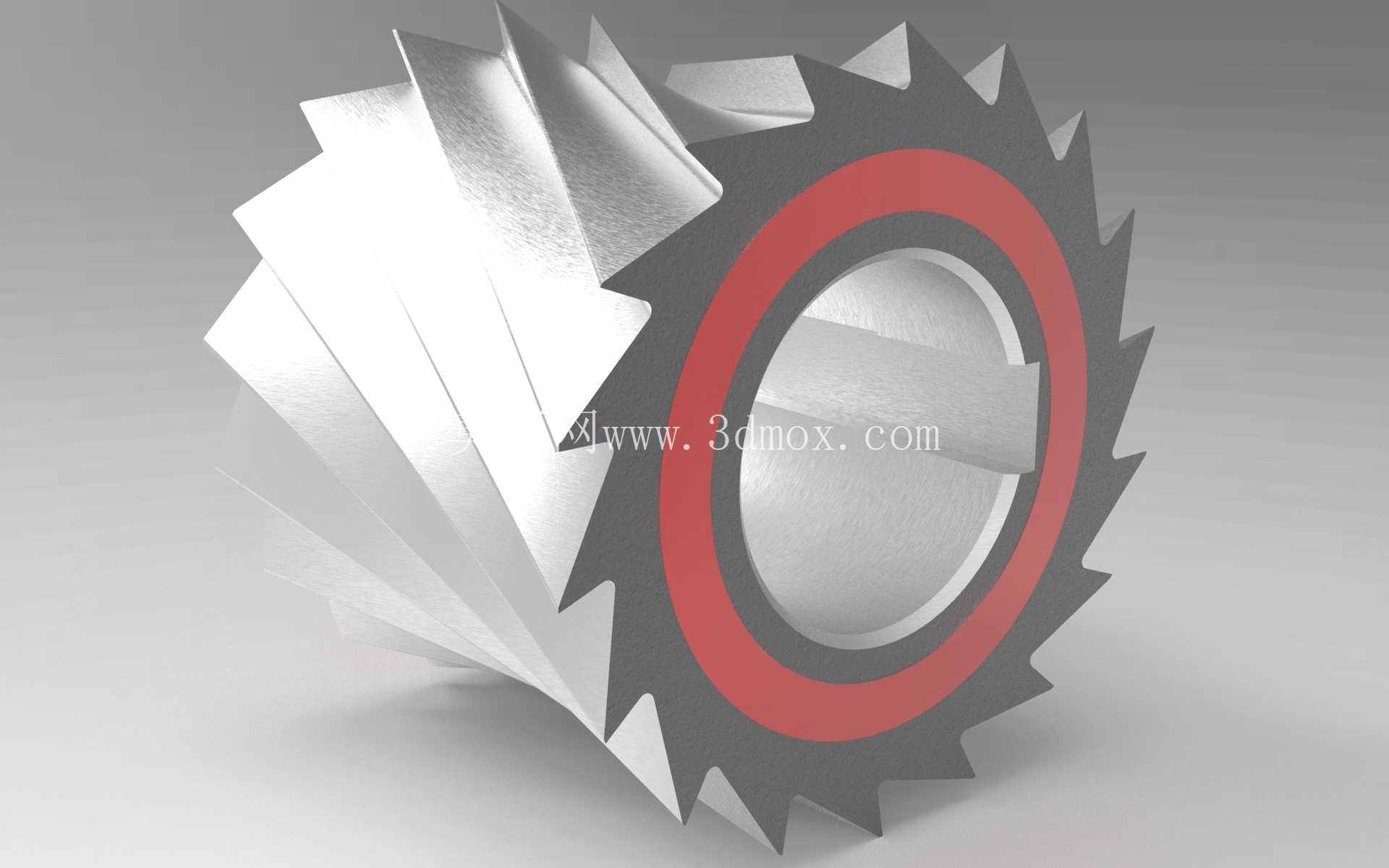

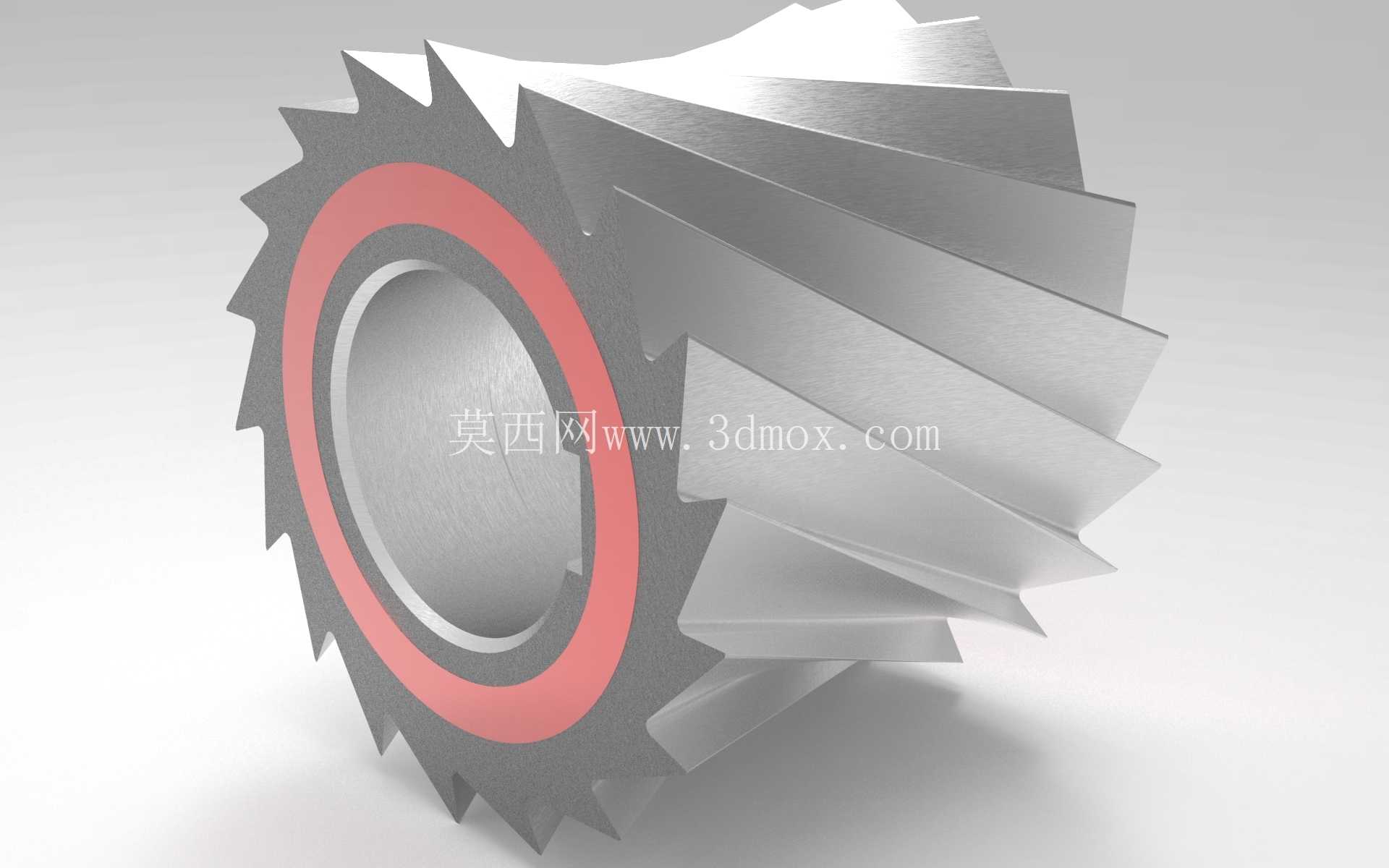

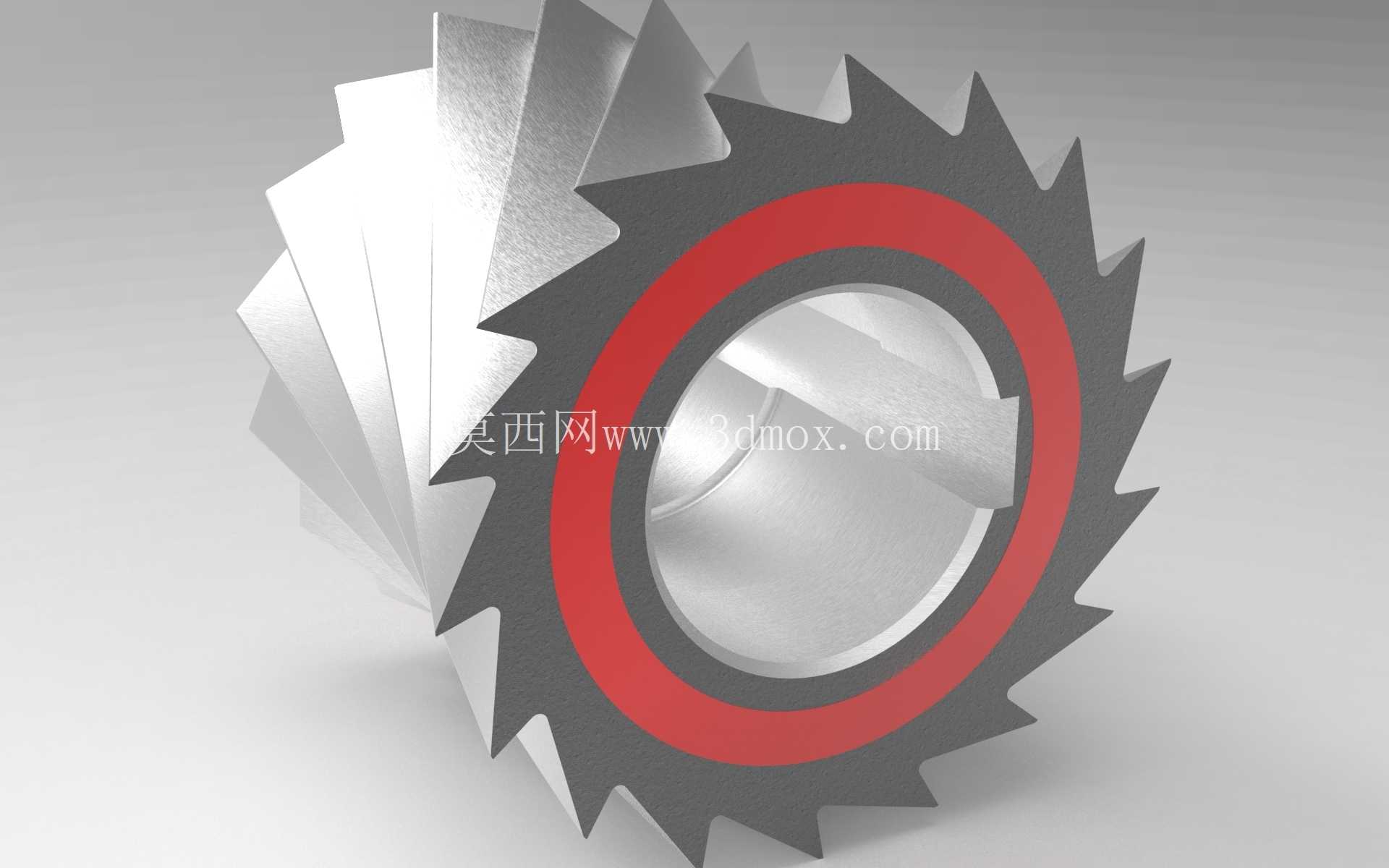

刀体中间的红色环形区域是刀体的减重与应力平衡槽，这个结构不是装饰作用，而是通过环形槽去除刀体内部的冗余重量，同时让刀体在高速旋转时的动平衡精度更容易控制，槽的深度控制在刀体壁厚的1/3位置，不会削弱刀体整体的结构强度，还能在切削时让部分切屑顺着槽面顺利排出，避免切屑卡在刀齿之间刮伤已加工表面。刀体本身采用合金结构钢整体调质处理，硬度控制在HRC38-42，既有足够的韧性承受切削冲击，也能保证刀齿安装位置的长期稳定性，不会因为多次换刀、受力出现定位孔变形的问题。

实际应用场景里，这类外圆铣刀常用来加工长轴类零件的外圆粗加工工序，比如传动轴、活塞杆的外圆去皮、余量去除工序，相比车削加工，铣削的进给效率能提升30%以上，尤其是针对锻件毛坯表面的硬皮，铣刀的断续切削特性不容易出现刀具磨损失效。设计时还考虑了刃磨的便利性，刀齿的切削刃伸出刀体的长度统一，后续刃磨时只需要在工具磨床上统一修磨前刀面与后刀面即可，不需要调整单齿位置，降低了刀具维护的难度。

从尺寸适配性来说，这款刀具的外径覆盖常规机加工的常用区间，内孔尺寸匹配标准铣床刀杆规格，安装时不需要额外定制过渡套，直接装夹即可使用，刀齿的容屑槽深度足够容纳大进给切削时产生的C形切屑，不会因为容屑空间不足导致切屑挤压打刀。切削过程中，每个刀齿的切削宽度是逐步变化的，切削力的波动幅度比直齿铣刀小40%左右，加工出的外圆表面粗糙度能稳定达到Ra3.2，满足半精加工的要求，后续只需要少量精车或者磨削工序就能达到最终尺寸要求。

另外在结构细节上，刀体两端的端面都做了0.5mm的倒角，避免安装时与刀杆轴肩、锁紧螺母出现干涉，键槽的位置对称度控制在0.02mm以内，保证传动时扭矩均匀传递，不会出现单齿受力过大的问题。刀齿的螺旋角设计为15°，这个角度是经过切削验证的最优值，角度过小排屑效果差，角度过大则会导致轴向切削力过大，加剧刀杆的轴向窜动，15°的螺旋角能平衡排屑性能与轴向受力，让机床主轴的受力更平稳。
