0.8-22mm量程可逆型塞规套件

在机械加工车间的日常质检环节里，孔径尺寸的快速核验是绕不开的工序，不管是普通车床加工后的盲孔、钻床钻出的通孔，还是冲压成型的安装孔，都需要在工序流转前完成尺寸合规性检查，可逆型塞规就是适配这类场景的常用检具，这套塞规覆盖0.8至22毫米的测量区间，能满足绝大多数中小尺寸孔径的通止检测需求，不用频繁更换不同量程的检具，减少检具取用、归位的辅助时间，适配中小批量机加工、钣金加工车间的工位旁快速质检场景。

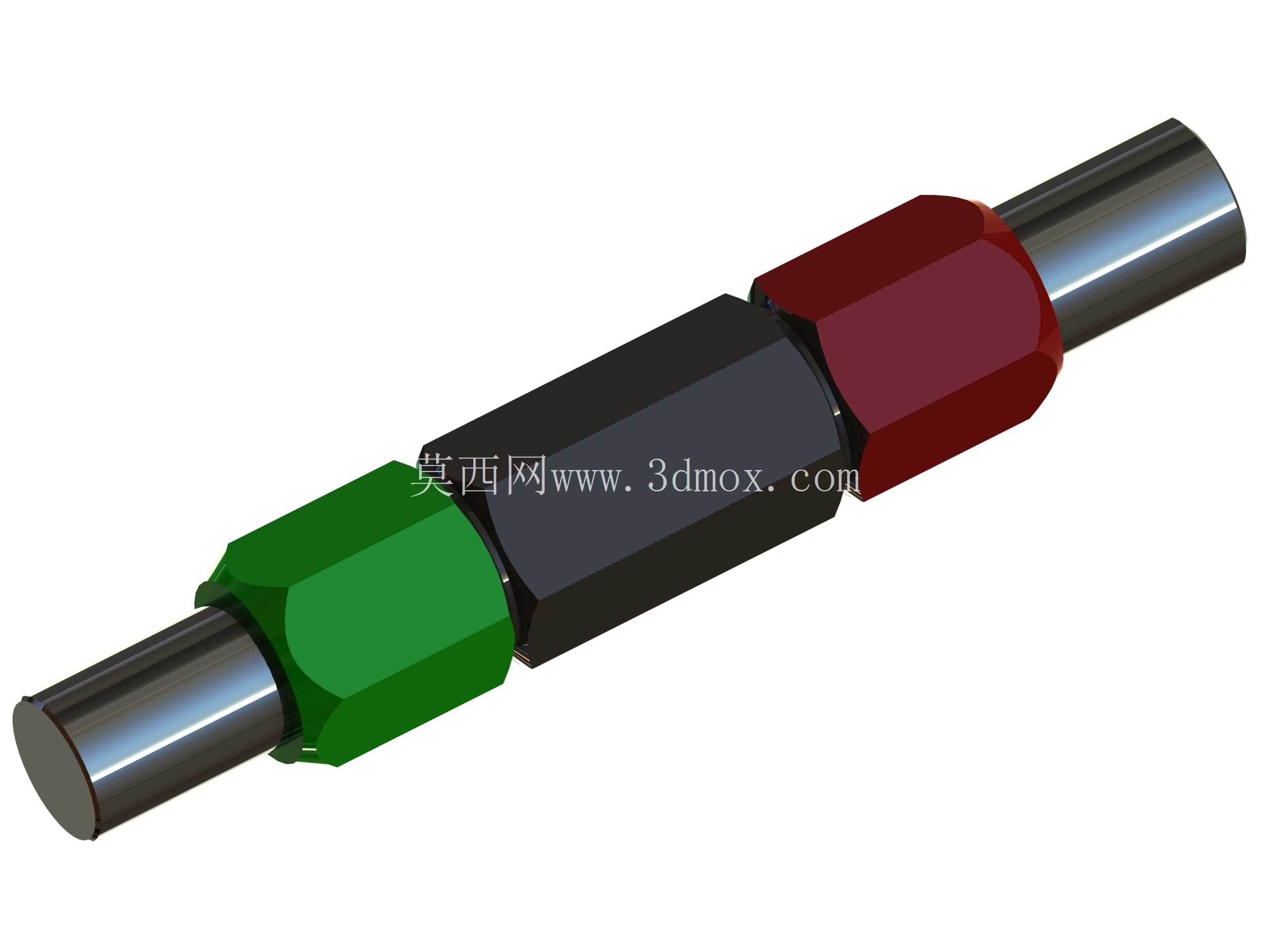

这套塞规采用双头可逆结构设计，两端分别为通端与止端测量头，中间的握持段做了多棱面防滑处理，三个不同配色的握持段分别对应不同的尺寸区间标识，操作人员不用凑近看刻度标识，仅凭握持段的颜色就能快速区分量程段，在光线条件一般的车间工位上也能快速拿取对应检具，减少拿错检具导致的误判概率。两端的测量头采用硬质合金材质，表面做了镜面抛光处理，长期反复插拔检测也不容易出现磨损拉毛，能长期保持测量精度，避免检具磨损导致的合格件误判、不合格件漏检问题。

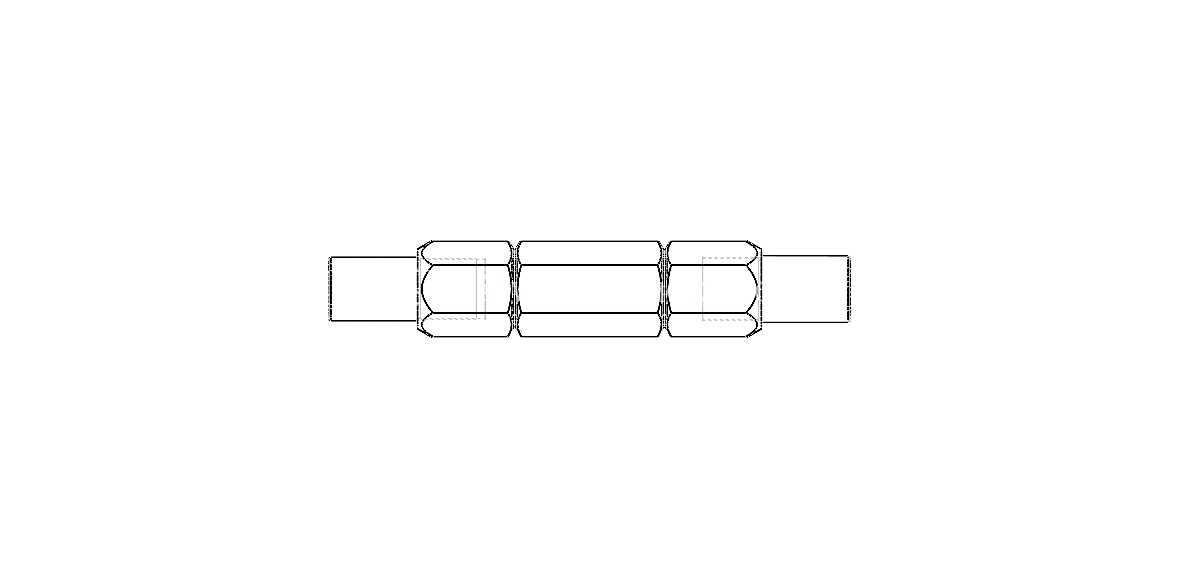

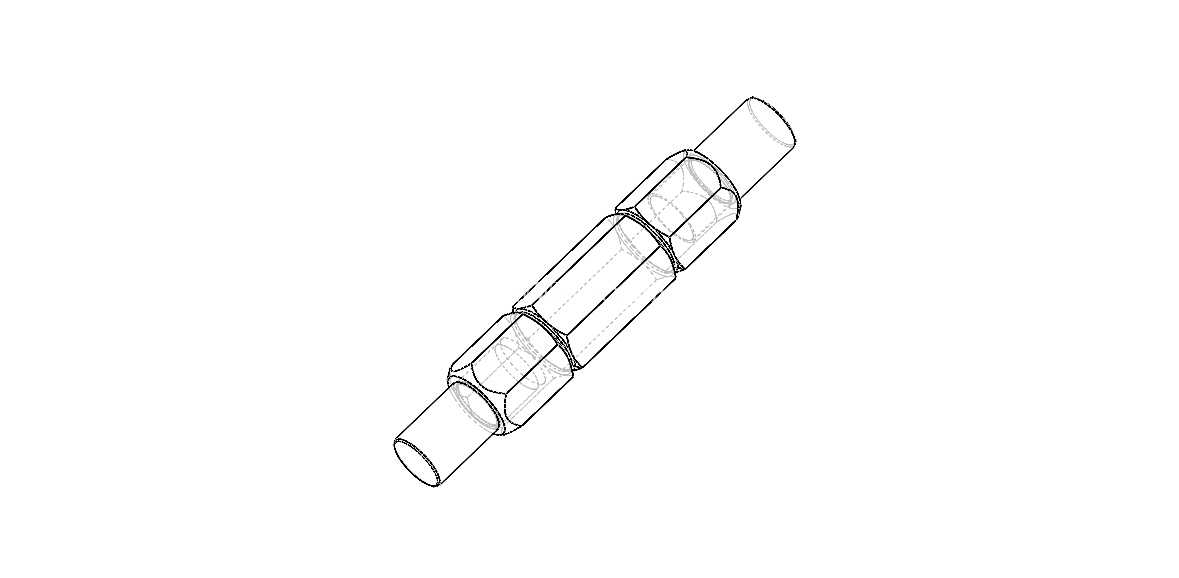

从结构设计逻辑来看，这套塞规没有采用传统单头塞规的分体式结构，而是将多组测量头集成在同一根杆体上，整体最大外径22毫米，整体杆长适配人手握持的操作尺度，握持段的多棱面结构除了防滑之外，还能避免塞规在光滑的检验台面上滚动掉落，减少检具摔碰导致的测量头崩缺、精度失准问题。测量头与杆体的连接采用过盈压装工艺，配合端面的定位台阶，保证测量头与杆体的同轴度控制在0.01毫米以内，检测时不会因为测量头偏斜导致孔径测量值出现偏差，插入孔位时的导向性更好，不会刮伤已加工的孔壁表面。

在实际使用场景中，这套塞规可以直接放在工位旁的检具架上，操作人员完成孔加工后，拿起塞规先将通端插入孔内，通端能顺利滑入、止端无法插入即为合格，整个检测过程不需要读数，新入职的操作人员经过简单培训就能快速上手，不需要掌握千分尺、内径百分表的读数技巧，大幅降低质检环节的技能门槛。针对不同加工材质的工件，这套塞规的测量头圆角做了统一的R0.2处理，检测铝件、铜件等软质金属工件时，不会因为测量头边缘锋利刮伤孔壁产生毛刺，也不会在塑料件、压铸件的孔位表面留下压痕，适配压铸件、注塑件、机加工件、钣金件等多种材质工件的孔径检测需求。

从安装与存放的边界尺寸来看，整套塞规的收纳不需要太大空间，常规的检具盒分格就能放下，握持段的最大对角尺寸比两端测量头大3毫米，存放时测量头不会直接接触盒底，避免测量头表面被盒内其他检具刮花。可逆式的结构设计让塞规可以双向使用，当其中一端的测量头出现磨损超差时，只需要更换对应端的测量头就能继续使用，不用整体报废，降低检具的长期使用成本。在装配车间的零部件入厂检验环节，这套塞规也能用来快速核验外购标准件的安装孔尺寸，不用把工件搬到计量室用三坐标等精密设备检测，在收货现场就能完成快速筛查，把尺寸不合格的外购件拦截在入厂环节，避免不合格件流入装配线导致装配卡滞、返工等问题。

针对压铸模具生产过程中的模具型芯尺寸核验，这套塞规也能发挥作用，模具合模前可以用塞规快速检查型芯对应的成型孔位尺寸，提前发现型芯磨损、偏移导致的孔径尺寸偏差，避免批量压出不合格铸件后才发现问题，减少压铸生产的废品率。在钣金冲压工序中，冲头磨损会导致冲孔尺寸变小，操作人员可以在每冲压一定数量工件后用塞规快速检测孔径，及时发现冲头磨损情况，提前更换冲头，避免批量报废。整套塞规的结构没有多余的活动部件，日常维护只需要定期用防锈油擦拭测量头表面，不需要复杂的校准操作，只要定期用标准环规校验通止端的尺寸精度就能持续使用，维护成本极低，适合生产现场的恶劣环境使用，不会因为车间的切削液、粉尘影响正常使用。
