带辐条轮毂的橡胶轮胎总成结构设计

项目分类:汽车 发布时间:2026-05-21 ID:1154179
  • 带辐条轮毂的橡胶轮胎总成结构设计
  • 带辐条轮毂的橡胶轮胎总成结构设计
  • 带辐条轮毂的橡胶轮胎总成结构设计

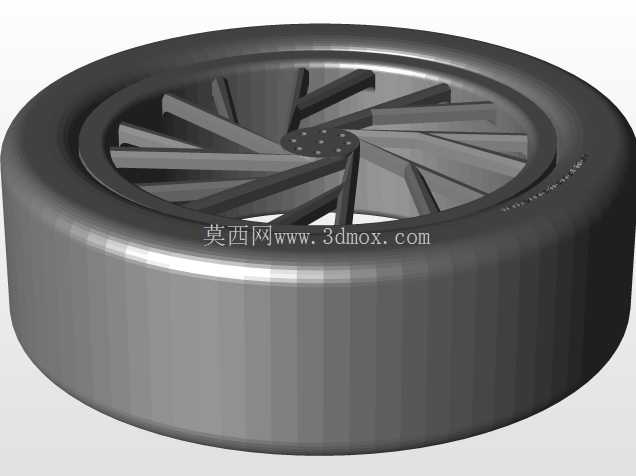

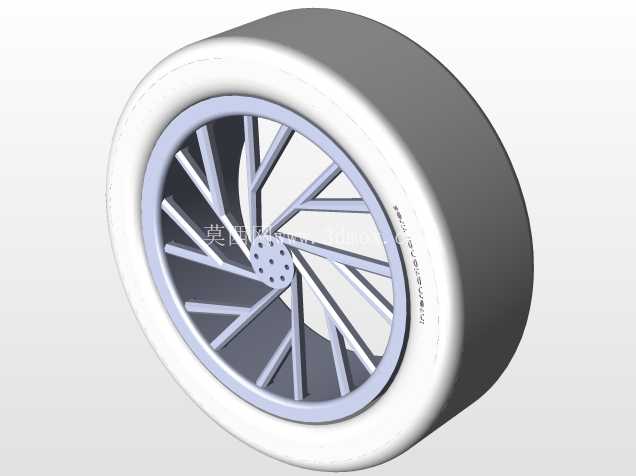

  这套轮组结构的设计,最初是面向小型低速代步载具的行走端需求展开,在日常的非标载具开发里,行走轮的匹配往往是容易被忽略但直接影响运行稳定性的环节,很多设计人员在选型时只关注承重参数,忽略了轮辋与轮胎的配合公差、轮毂辐条的受力分布,最终实际装配后容易出现轮胎脱圈、辐条应力断裂、行驶抖动等问题。从结构组成来看,这套轮组分为外胎与轮毂两个核心部分,外胎采用常规的环形橡胶胎体结构,胎侧做了等厚度设计,没有设置复杂的胎面花纹,属于光滑胎面的构型,适配平整铺装路面的使用场景,比如厂区内部的短途转运平板车、园区观光代步车、室内AGV载具的行走端都可以参考这类结构,光滑胎面在硬质平整路面上的滚动阻力更小,同时不会像深花纹轮胎那样容易卡入车间地面的细小切屑、杂物,减少日常运维的清理工作量。轮毂部分采用了放射状辐条的设计思路,区别于传统的多等分直辐条结构,这套辐条采用了带扭转角度的放射排布,每根辐条从中心安装盘位置向外延伸至轮辋结合处时,带有一定的周向倾斜角度,这种设计并非单纯为了外观造型,在实际受力场景中,当轮组承受垂向载荷同时传递扭矩时,倾斜排布的辐条可以将局部集中应力沿着辐条的长度方向均匀分散,避免直辐条结构在根部容易出现的应力集中问题,尤其是在载具频繁起步、制动的工况下,辐条承受的交变载荷可以通过倾斜构型得到更好的释放,降低长期使用后的金属疲劳风险。

  中心安装盘位置设置了均匀排布的安装孔位,用于和车桥的驱动轴或者从动轴法兰进行连接,孔位的排布采用了圆周等距设计,适配常规的法兰安装尺寸边界,安装盘的中心预留了轴孔配合位,可以根据实际使用的轴径尺寸调整配合公差,不管是采用键连接还是锁紧螺母固定的方式,都有足够的结构空间进行适配。轮辋部分和外胎的配合面做了贴合的圆弧过渡,没有尖锐的棱角,避免装配时刮伤轮胎的胎圈位置,胎圈和轮辋的配合公差按照过盈配合的标准设计,保证充气后轮胎可以牢牢卡在轮辋上,不会在转向或者急加速时出现相对滑动。

  从安装边界来看,这套轮组的轴向宽度控制在常规小型载具的轮腔空间范围内,不会超出车身侧围的外轮廓,径向尺寸的设计也兼顾了离地间隙的需求,不会因为轮径过小导致载具的通过性不足,同时也不会因为轮径过大增加转向时的所需空间。在实际的建模过程中,外胎和轮毂的配合面做了精确的曲面贴合,没有出现干涉或者间隙过大的问题,辐条和轮辋、中心安装盘的连接位置都做了圆角过渡处理,避免后续做有限元分析时出现应力奇异点,不管是用于3D打印做功能样件验证,还是用于开模做批量生产的结构参考,都可以直接提取相关的曲面和实体特征。

  在场景适配性上,这类轮组除了小型燃油、电动代步载具之外,也可以适配非道路场景的小型作业设备,比如小型园林作业机械、厂区内的物料周转台车,只需要根据实际的承重需求调整辐条的厚度、外胎的橡胶硬度参数,就可以快速衍生出适配不同载荷等级的轮组结构,不需要重新做整体的构型设计,能大幅缩短结构开发的周期。很多初级结构工程师在做轮组设计时,往往会把轮毂和轮胎分开建模,忽略两者配合位置的尺寸链校核,最终装配时出现胎圈卡不进轮辋、或者卡入后间隙过大导致漏气的问题,这套结构在设计时就把轮胎的胎圈厚度、轮辋的卡槽深度做了匹配计算,装配后的贴合面完全符合工程实际的配合要求,不需要后续再做反复的尺寸调整。另外辐条的扭转角度设计也经过了受力逻辑的验证,当轮组受到侧向力的时候,比如载具转向时产生的侧向载荷,倾斜的辐条可以形成类似桁架的受力结构,比直辐条的侧向抗变形能力更强,减少转向时轮毂的形变幅度,提升行驶过程中的指向稳定性。
