传感器配套带孔异形支撑座结构件

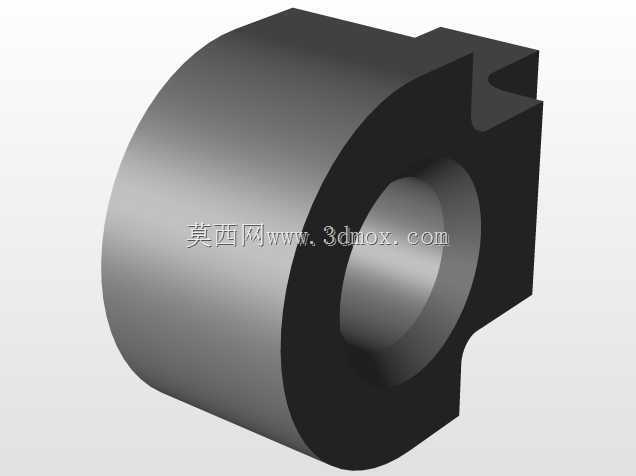

　　该零件属于传感器配套安装支撑类结构件，整体采用一体化块体成型设计，主体上部为半圆弧包覆的环形座体，中心开设贯通式圆孔，下部延伸出带定位卡槽的凸台结构，可直接适配对应规格传感器的轴端或检测端嵌入固定。从实际设备应用场景来看，这类支撑座常出现在工业自动化检测工位、物料位置传感单元、设备行程限位组件中，既承担传感器的承载定位作用，也可作为小型转轴、导杆的铰接支撑座使用，在轻工输送线、非标检测工装、小型实验设备里都能见到同类结构的应用。设计阶段首先要锁定中心孔的同轴度要求，孔壁直接与被支撑件的外圆配合，孔径公差需控制在过渡配合区间，既保证装配后无旷量，也避免过盈压装导致零件内应力集中。上部半圆弧外缘并非单纯的造型处理，

　　圆弧半径的取值兼顾了结构强度与安装空间避让，在相邻部件排布紧凑的工况下，圆弧轮廓相比方形凸缘能减少边角干涉，同时让环形座的壁厚均匀分布，降低注塑或机加工过程中出现变形的概率。下部的凸台与卡槽结构是安装定位的核心，凸台侧面可贴紧安装基板的定位面，卡槽能够嵌入基板的预设凸沿或定位销槽，限制零件绕中心孔的转动自由度，装配时只需从侧面推入卡槽再完成侧向紧固，无需在零件底部额外加工复杂的定位沉孔。从安装边界来看，零件总高由上部圆弧顶点到下部凸台底面的垂直距离决定，宽度方向以环形座两侧最大外圆为限，下部凸台的宽度小于上部环形座直径，在排布多组同类型传感单元时，相邻支撑座可以借助下部凸台的收窄结构留出走线间隙，

　　传感器的连接线可从凸台侧面的空隙引出，避免线缆被挤压磨损。结构受力层面，上部环形区域承受被支撑件传递的径向载荷，壁厚从孔壁向外缘逐步过渡，没有出现突变的直角截面，能有效分散载荷，避免应力集中在孔口边缘；下部凸台与上部环形座的交接处做了圆角过渡，既消除了加工时的清角难题，也提升了交接位置的抗弯折能力，在设备运行产生小幅振动的工况下，该位置不易出现疲劳裂纹。建模过程中需要重点管控三个位置的尺寸关联：中心孔轴线与下部安装底面的平行度，直接决定传感器安装后的检测角度是否准确；卡槽的对称度偏差会导致装配后零件出现侧向偏移；上部半圆弧的圆心与中心孔的同轴度，则影响外轮廓与周边转动部件的安全间隙。这类零件没有复杂的内部流道或异形曲面，

　　加工适配性较强，既可以采用工程塑料一体注塑成型用于普通轻量化工况，也可选用铝合金或不锈钢通过铣削加工制作，用于有耐腐蚀、高强度要求的工业现场，不同材质下仅需根据材料特性微调壁厚与倒角参数，核心的安装配合尺寸保持通用即可。
