深沟球滚动轴承径向支撑结构

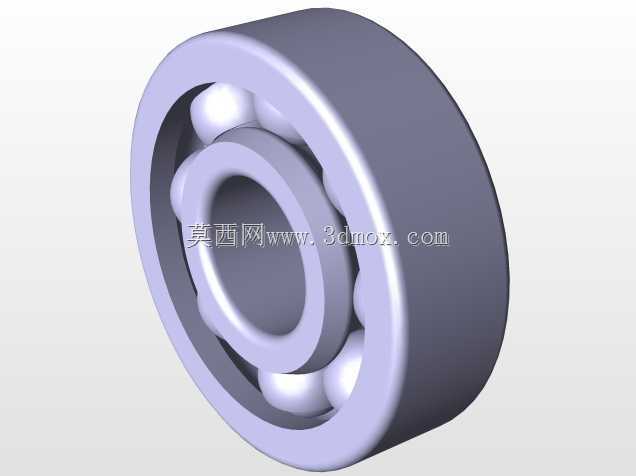

　　该模型呈现的是机械传动中最常见的深沟球轴承结构，核心由内圈、外圈、滚动钢球以及保持架四个部分组成。在实际设备中，这类零件主要承担旋转轴的径向支撑任务，同时可承受一定比例的双向轴向载荷，广泛布置在电机输出端、减速器中间轴、输送机辊筒、机床主轴箱以及各类家电动力部件中。建模时优先还原滚道与钢球的配合关系：内圈外圆柱面与外圈内圆柱面分别加工出连续弧形滚道，滚道曲率半径略大于钢球半径，使钢球在滚道内形成点接触，既保证滚动摩擦阻力处于较低水平，又能在轴系受载时均匀分散接触应力。保持架采用兜孔结构将钢球沿圆周方向等距分隔，避免相邻滚动体在运转过程中直接接触产生额外摩擦与磨损，这一细节在三维建模中需要重点控制兜孔与钢球的间隙，间隙过小会造成卡滞，

　　过大则会导致钢球在高速运转时出现窜动。从安装边界来看，轴承内圈与轴采用过盈或过渡配合，外圈与轴承座孔多采用过渡或小间隙配合，建模时内圈内径、外圈外径以及轴承总宽度均按标准公称尺寸构建，方便工程师直接在装配体中匹配轴肩与座孔挡肩的定位尺寸。轴肩高度需要低于内圈倒角尺寸，座孔挡肩高度也要避开外圈倒角，否则装配时会出现贴合不到位的问题。这类轴承的密封与润滑结构在实际选型中同样关键，开放型结构适合油润滑、有外部密封腔体的工况，带防尘盖或密封圈的版本则可直接填入润滑脂，用于维护不便、粉尘较多的输送设备或农机场景。设计过程中还需要校核额定动载荷与额定静载荷，结合轴系实际转速计算预期寿命，确保轴承在设备全生命周期内不会提前出现点蚀或塑性变形。模型完整保留了各零件的独立几何特征，可直接用于装配干涉检查、工程图生成以及运动仿真，帮助结构设计人员快速完成轴系布局，减少重复建模工作量。
