多工位振动盘上料分流装配工作站

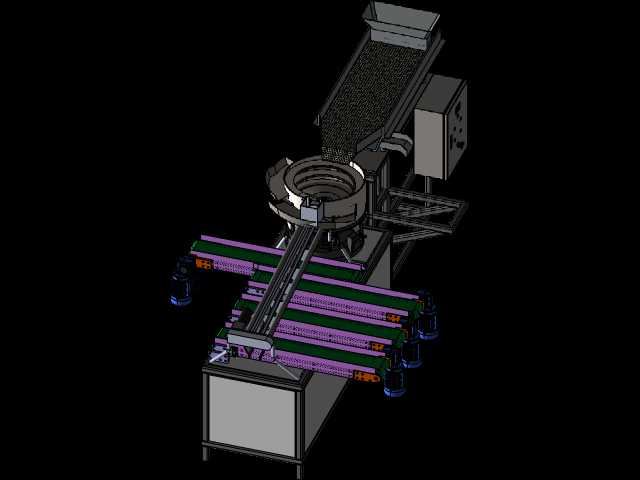

　　这套自动化上料装配工作站的三维结构，围绕小型散件的自动排序、定向送料、分道输送与工位衔接展开，常见于电子接插件、小五金件、塑胶卡扣类零件的批量组装产线。现场布局中，振动盘置于机架上部侧方，盘体采用螺旋升料结构，料斗内散乱工件沿螺旋轨道爬升，过程中依靠轨道形状、挡边与吹气或剔除结构完成姿态筛选，方向错误的零件回落盘底重新排序，只有姿态符合要求的工件进入直线送料轨道。直振轨道将排序后的工件持续输送至分料位置，后续衔接多道平行输送线，图中可见紫绿相间的多轨输送组件沿机架台面横向铺开，每一条轨道对应一个装配或缓存工位，可将单路来料分配至多个并行工位，平衡节拍，避免单工位等待造成的产能浪费。

　　从结构设计思路看，设备下部采用方管焊接机架作为承载基础，机架台面预留安装平面，振动盘、直振器、输送线、驱动电机与电气控制箱均固定在台面或侧装支架上。焊接机架在建模时需重点校核台面承重与振动隔离，振动盘工作时存在高频微振，通常在盘体底座与机架之间增设减振垫，减少振动向输送线和机架传递，避免影响其他工位的定位精度。侧方布置的电气箱用于容纳控制器、继电器与接线端子，箱体与机械运动区保持安全距离，面板预留操作与检修空间。

　　多轨输送部分采用带式或流利条式输送结构，每条轨道两侧设置导向挡边，防止工件在输送过程中偏移；轨道间距依据工件外形和工位夹具尺寸确定，末端设置定位挡块或分料机构，使工件准确停留在装配取料位。多条轨道并行布置时，驱动端可采用统一电机经传动轴联动，也可每条轨道独立配置小型驱动，前者结构紧凑、同步性好，后者调试灵活、可单独停线维护，方案选择取决于产线节拍和工位独立性需求。图中轨道下方可见多个驱动组件，安装位置靠近机架下部，便于张紧调节和皮带更换。

　　安装边界方面，振动盘直径和料斗高度决定了设备上部的占地与加料空间，盘体上方需保留人工或自动加料的操作高度，直振轨道与振动盘出口需对齐，轨道接缝处保持平滑过渡，避免工件卡滞。整机台面高度通常按人工补料和检修便利性设定，机架底部可设置可调脚杯，用于补偿地面不平并调节整机水平。多轨道向机架前侧延伸，末端工位周围需预留机械手或装配机构的运动空间，若后续对接机器人取料，轨道末端定位精度需满足机械手抓取公差要求。

　　实际应用中，这类工作站主要解决小零件人工上料效率低、姿态不一致、错装漏装率高的问题。振动盘负责无序料件的自动定向，直线送料器保证连续供料，分道输送将单通道来料扩展为多工位并行处理，使后续装配、检测或包装工位能够同步作业。结构建模时需关注运动干涉：振动盘出料口与直振轨道的衔接、分料拨叉的行程、输送线驱动轮与机架横梁的距离、电气箱门开启角度，都需要在三维环境中逐一校验。对于易划伤或轻薄工件，轨道表面可增加非金属衬层，降低送料过程中的表面损伤；对于异形件，振动盘轨道需根据零件几何特征专门设计分选缺口，确保只有正确姿态的工件通过。整机将供料、分料、输送、缓存集成在统一机架上，管线沿机架内侧布置，台面整洁，便于产线对接与后期维护。
