可调式V型定位夹紧工装夹具结构

　　在轴类零件的加工、检测工序中，工件的定位与夹紧稳定性直接决定了工序精度，这款可调式V型夹紧结构，正是针对小直径轴类、杆类零件的装夹需求设计的专用工装。日常车间作业里，经常遇到不同批次轴件直径存在小幅差异、或是同工序需要兼容多种相近规格轴件装夹的场景，传统固定V型块需要搭配不同厚度的垫片调整夹紧间隙，不仅装夹效率低，垫片叠加带来的累积误差还容易导致工件轴线偏移，影响铣削平面、钻径向孔、打中心孔等工序的加工精度，这款结构通过侧置的螺纹顶紧机构，实现了一定范围内的无级夹紧调节，无需额外搭配垫片即可完成不同直径工件的装夹固定。

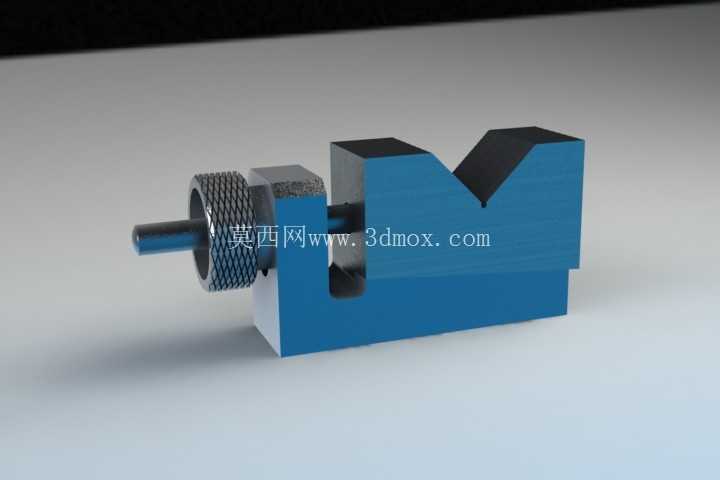

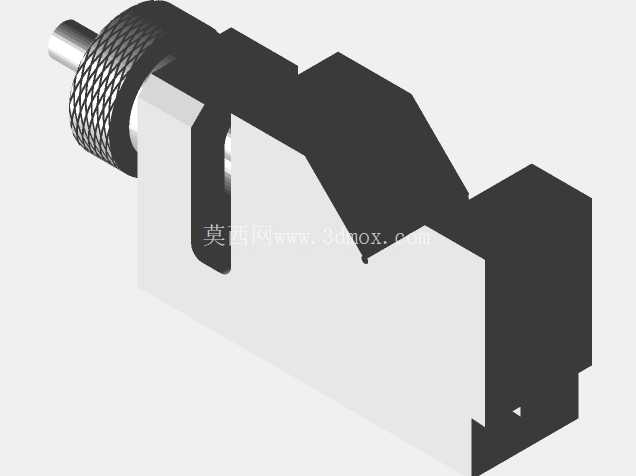

　　从结构设计来看，主体采用一体式V型座结构，V型开口角度选用机械装夹中通用的90度设计，这个角度的V型面对圆柱类工件的对中性最优，同时能保证足够的接触面支撑，避免工件装夹后出现压痕或夹持变形；V型座的底面为精加工平面，可直接适配铣床工作台、检测平台的T型槽安装，安装时通过底面的定位边靠紧平台定位条，即可快速完成工装自身的找正，不需要反复打表调整工装位置。侧置的夹紧螺杆采用滚花头设计，手动操作时无需额外使用扳手即可完成夹紧与松开动作，适合小批量多品种的加工场景频繁换件使用；螺杆端部做了小平头处理，夹紧时与工件表面为面接触，相比尖顶结构能大幅降低工件表面的压伤风险，针对表面精度要求高的精加工轴件，还可以在端部加装铜质或尼龙材质的保护垫，进一步避免装夹夹伤。考虑到工装长期使用的磨损问题，V型座的夹持面与螺杆接触位置都做了局部加厚处理，当V型面出现磨损影响定位精度时，可直接对V型面进行修磨后继续使用，不需要整体更换工装，降低了车间的工装耗材成本。螺杆与V型座的配合采用细牙螺纹设计，细牙螺纹的自锁性能更好，夹紧后不会因为加工过程中的切削振动出现松脱问题，同时细牙螺纹的调节进给量更小，操作人员可以精准控制夹紧力，避免夹紧力过大导致细长轴类工件出现弯曲变形。

　　从安装边界来看，这款工装的整体外形尺寸适配常规小型铣床、钻床的工作台安装空间，V型座的高度设计保证了装夹工件后，工件轴线距离工作台面的高度匹配常规刀具的加工行程，不需要额外垫高工装即可完成加工；V型开口的可夹持范围覆盖了车间常见的小直径轴类零件，从直径几毫米的小销轴到几十毫米的光轴都可以稳定装夹，相比专用固定夹具的适配范围更广。在实际检测工序中，这款工装也可以作为轴类零件圆度、径向跳动检测的定位座使用，将工件放置在V型面上，配合百分表即可完成快速检测，不需要复杂的找正步骤，大幅提升了车间现场检测的效率。

　　设计过程中针对工装的刚性做了重点优化，V型座的侧壁厚度经过受力校核，在最大夹紧力下不会出现形变，保证长期使用的定位精度一致性；螺杆的材质选用中碳钢调质处理，表面硬度达到HRC28-32，既保证了足够的强度避免夹紧时螺杆弯曲，也具备一定的韧性，不会因为频繁受力出现断裂问题。很多车间在小批量轴类加工时，习惯用台虎钳直接夹V型块装夹工件，这种装夹方式每次换件都需要重新找正V型块的位置，累积误差大，而这款一体式可调V型工装自身具备定位基准，一次安装找正后，后续换件只需要调整侧螺杆即可，重复定位精度可以控制在0.02mm以内，完全满足常规机加工的精度要求。针对不同的使用场景，这款工装的V型面还可以根据需求做淬火处理，提升表面耐磨性，适合高频次的大批量生产场景使用；如果是用于有色金属零件的装夹，也可以在V型面粘贴软质保护层，避免夹伤工件表面。整体结构没有复杂的传动部件，日常维护只需要定期在螺纹位置涂抹少量润滑脂，避免螺纹锈蚀卡滞即可，使用寿命远高于普通的焊接式简易工装。
