定向平板支架式尼龙家具脚轮结构

日常做非标设备和家具结构配套选型时，这类定向平板脚轮是出现频率极高的支撑移动部件，和万向轮不同，它没有转向回转结构，只能沿固定直线方向行进，在需要定向移动、避免行进方向偏移的场景里适配性极强，比如轻型仓储货架的底部支撑、板式家具的移位辅助、小型工装台架的移动结构、商用展示柜的底部支撑位，都能见到这类结构的身影。

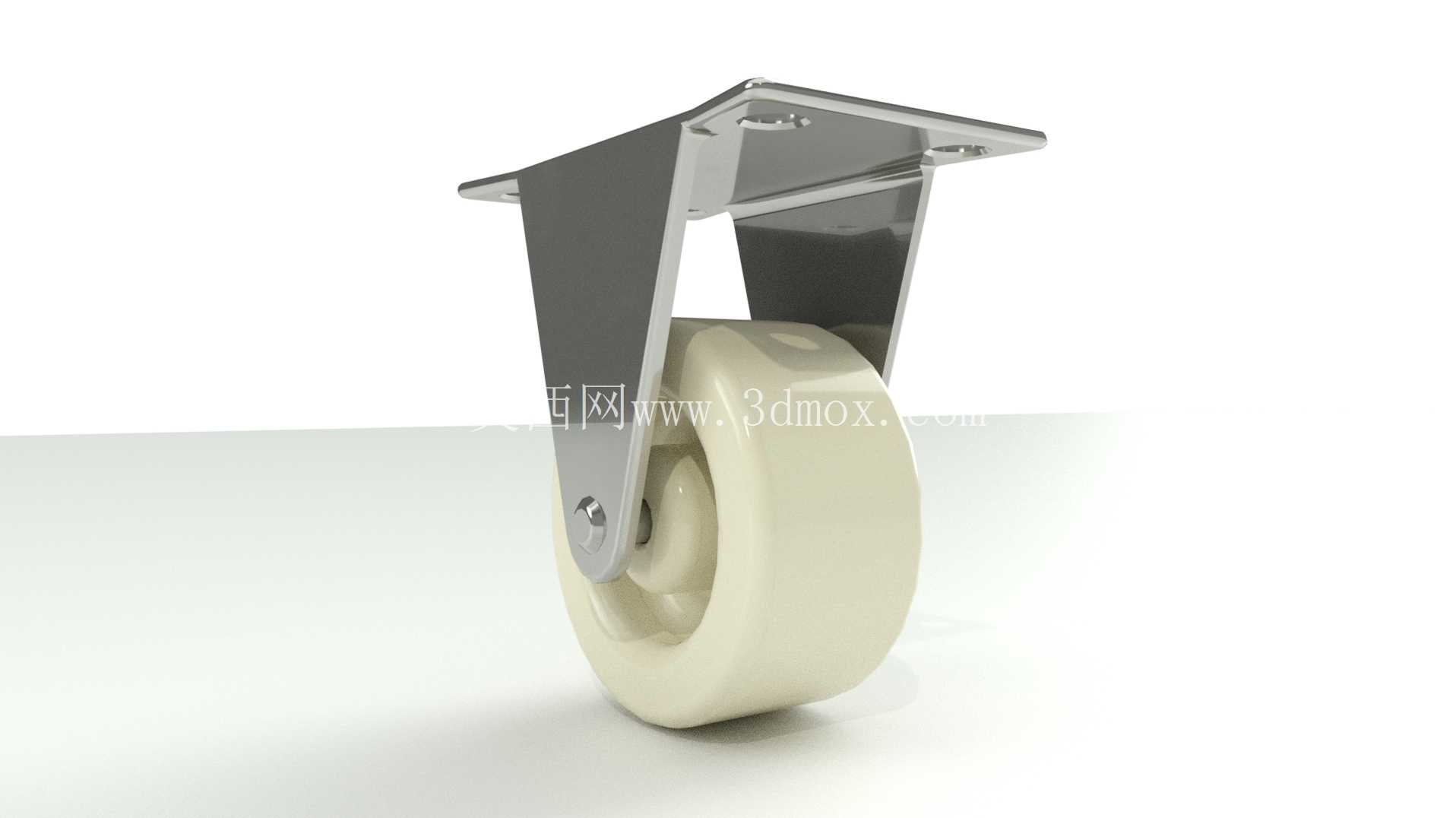

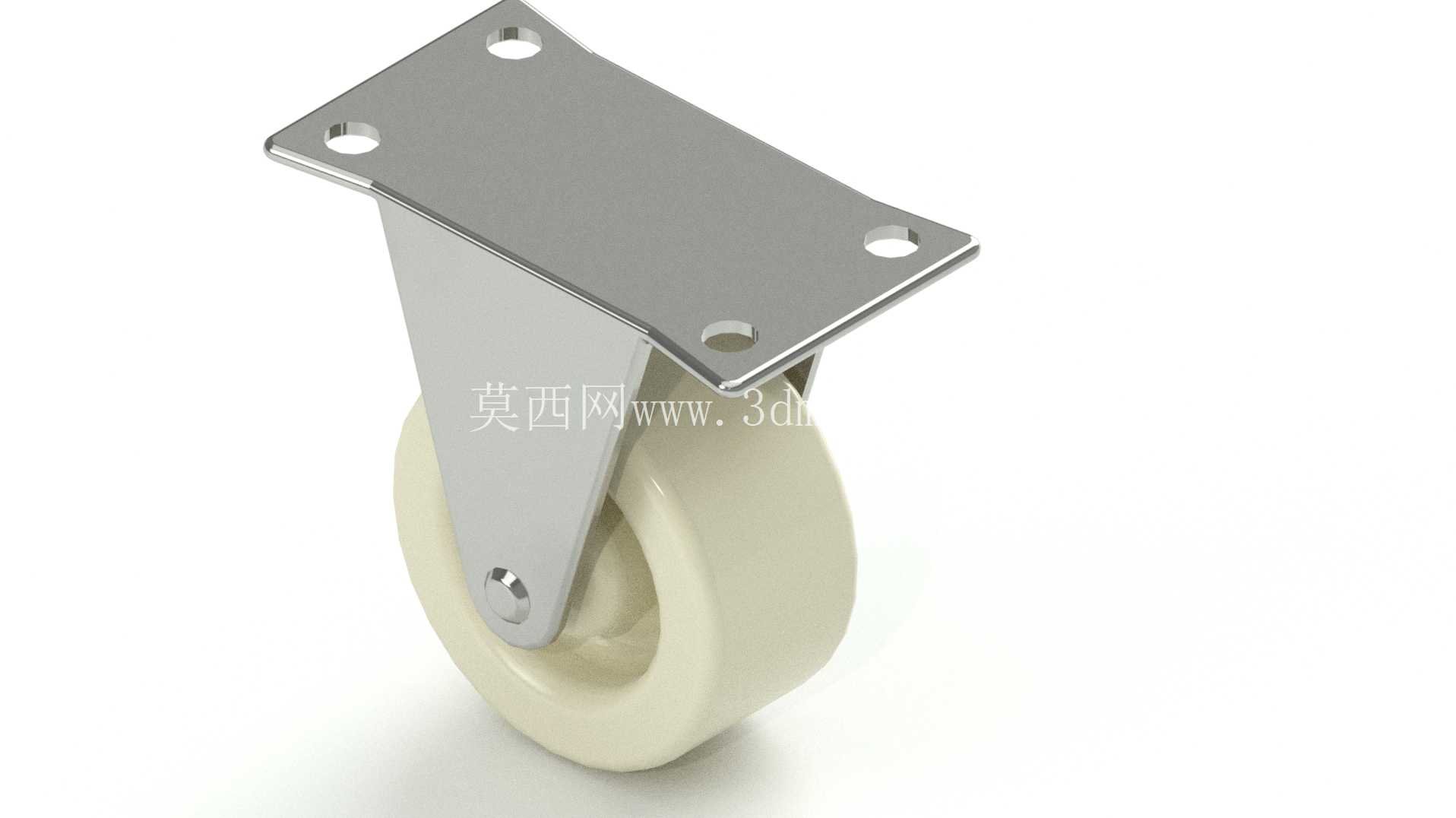

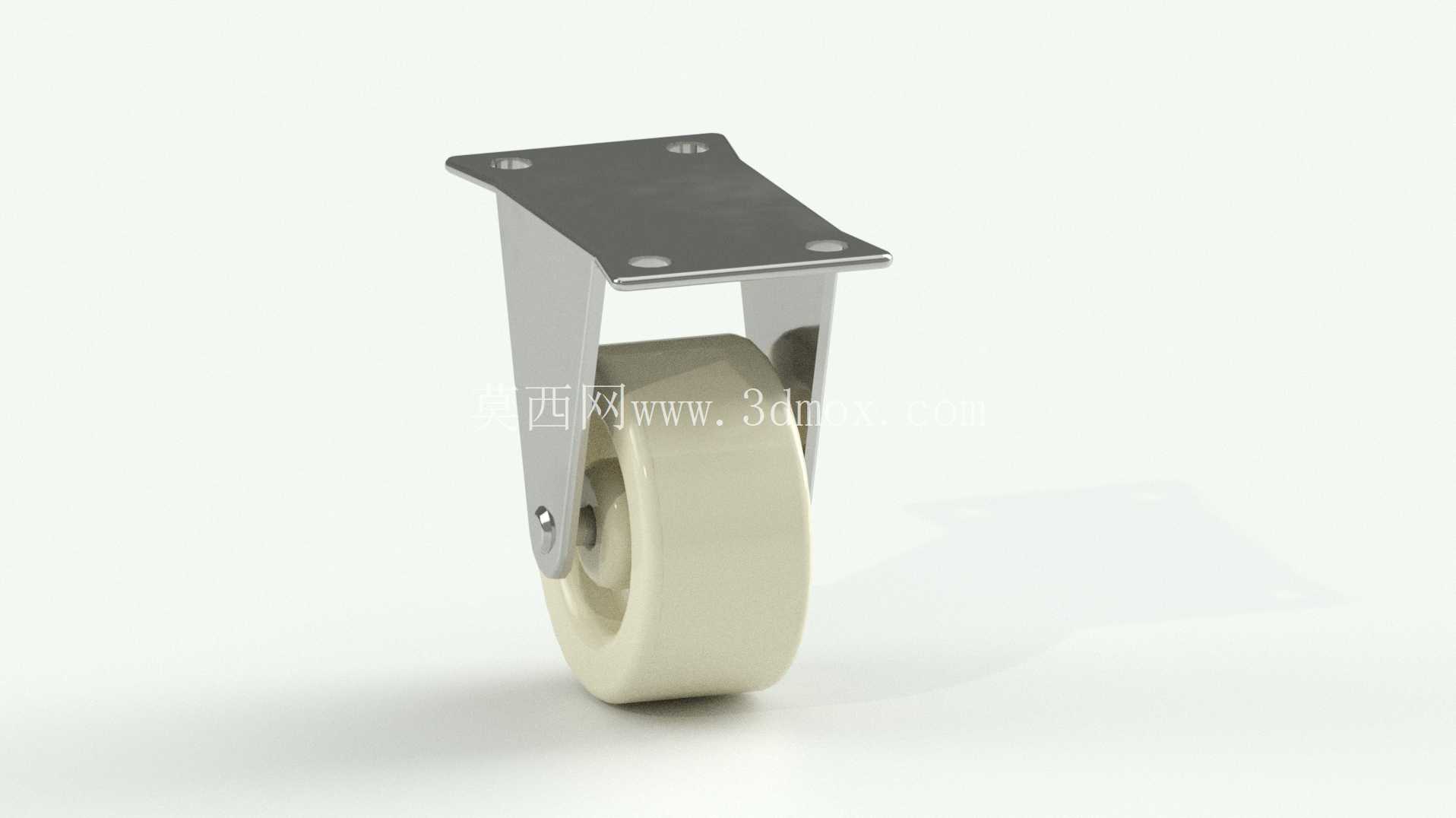

从结构设计逻辑来看，这款脚轮采用分体式组装思路，上部是冷轧钢板冲压成型的L型安装支架，平板安装面做了四个沉头安装孔，孔位分布在矩形安装面的四个角区域，安装时可以直接通过螺栓穿过沉孔，将支架固定在需要装配的设备或家具底面，沉孔设计可以让螺栓头完全埋入支架平面，不会出现凸起剐蹭安装基面的问题，也能保证支架和安装面完全贴合，避免长期受力出现应力集中导致支架变形。支架的竖板部分通过铆接轴和滚轮中心连接，铆接位置做了翻边强化处理，滚轮转动时的径向载荷可以通过铆接轴均匀传递到竖板上，再分散到整个L型支架的安装面，不会出现局部载荷过大导致支架开焊或者断裂的问题。

滚轮部分采用尼龙材质注塑成型，轮面做了微弧面设计，和地面接触时是窄线接触状态，滚动阻力比平轮面更小，推动时更省力，同时尼龙材质本身具备自润滑特性，不需要额外加注润滑脂就能保持顺畅转动，而且尼龙材质耐磨损、抗腐蚀，在普通水泥地面、瓷砖地面、环氧地坪地面都能使用，不会像橡胶轮那样长时间使用后出现掉屑留痕的问题，也不会像金属轮那样剐蹭划伤地面。滚轮中心镶嵌了金属衬套，和铆接轴配合时可以减少轴部的磨损，长期使用也不会出现滚轮晃动、间隙过大的问题。

做三维建模的时候，要重点把控几个安装边界尺寸：首先是上部安装平板的长宽尺寸，四个安装孔的孔距公差要控制在合理范围，避免实际安装时出现孔位对不上的问题；其次是支架的总高度，也就是安装面到滚轮最底部的垂直距离，这个尺寸直接决定了装配后设备或家具的离地高度，选型时如果高度不匹配，会出现设备倾斜、离地间隙不符合设计要求的问题；另外要注意滚轮的宽度和直径，滚轮直径决定了越障能力，直径越大，越过地面小凸起、地毯边缘、地面缝隙的能力越强，滚轮宽度则决定了单轮的承载能力，宽度越大，和地面的接触面积越大，单位面积承受的压力越小，承载能力越强。

实际应用场景里，这类定向脚轮通常不会单独使用，一般是两个定向轮搭配两个万向轮组合装配，两个定向轮安装在设备的后端，两个万向轮安装在前端，推行时前端万向轮负责转向，后端定向轮负责保持行进方向的稳定性，不会出现推行时左右跑偏的问题，这种搭配方式在轻型移动设备、家具、工装架上是最成熟的配置方案。设计时还要考虑支架的表面处理，这款支架做了镀锌钝化处理，表面有均匀的镀锌层，可以在普通室内环境下起到防锈作用，不会因为环境潮湿出现锈迹污染地面或者影响结构强度。

从受力角度分析，这类脚轮的载荷传递路径非常清晰，地面给滚轮的支撑力通过滚轮中心的铆接轴传递到L型支架的竖板，再通过竖板和安装平板的折弯过渡区传递到安装平板，最终分散到整个安装基面，折弯过渡区做了圆角处理，避免折弯处出现应力集中，长期承受交变载荷也不会出现折弯处断裂的问题。建模时要注意还原铆接位置的配合间隙，滚轮和支架竖板之间要留有微小的轴向间隙，避免滚轮转动时和支架发生摩擦卡滞，同时间隙不能过大，否则会出现滚轮轴向窜动，导致推行时晃动异响。

很多新手做结构设计时容易忽略脚轮的安装空间预留，比如安装平板上方如果有突出的结构件，会导致支架无法完全贴合安装面，或者滚轮转动时和周边结构发生干涉，所以在装配设计阶段就要预留足够的安装空间，不仅要考虑静态下的空间位置，还要考虑滚轮滚动时的活动范围，以及支架本身的厚度占用的空间。另外尼龙滚轮的硬度要适配使用场景，如果是在有轻微震动的设备上使用，可以选择硬度稍低的尼龙材质，起到一定的减震作用，如果是在平整地面上追求更低的滚动阻力，可以选择硬度稍高的尼龙材质。
