带法兰安装座90度弯管管路连接件

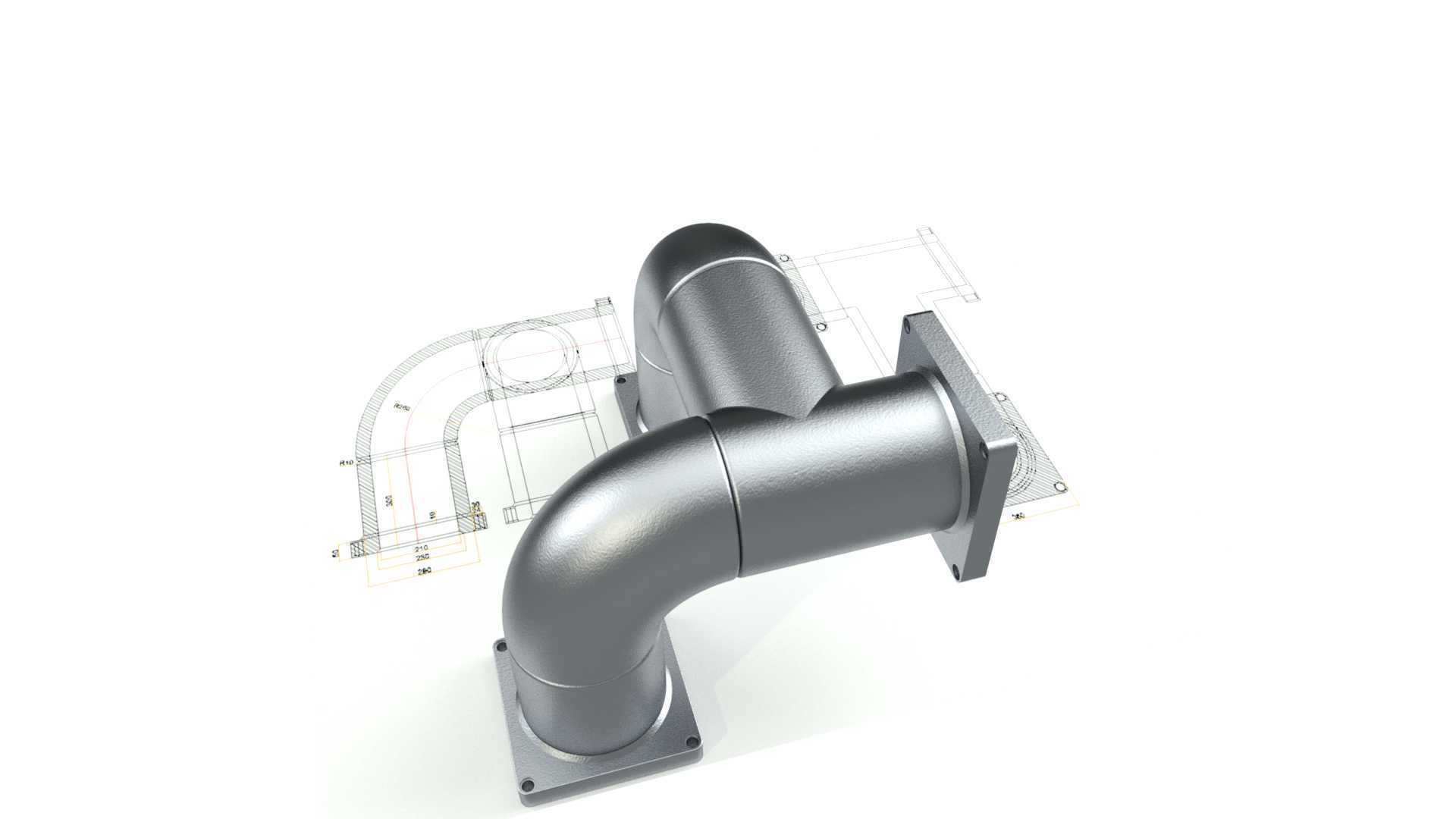

　　这款带双侧法兰安装座的90度弯管结构，主要应用在工业流体输送系统的管路转向接驳场景，常见于液压动力单元、气动控制回路、工业通风除尘管路以及中小型给排水系统的管线布局中，用来实现两个垂直方向管路的刚性连接，相比普通焊接弯头，自带的法兰安装结构不需要现场做焊接坡口处理，能大幅降低现场安装的施工难度，也方便后期管路拆解维护。从结构设计逻辑来看，整个弯管采用等通径的圆弧过渡结构，弯曲半径控制在管径的1.5倍左右，这个参数是经过流体阻力测算的，既不会因为弯曲半径过小导致管路内部流道突变产生过大的压损，也不会因为弯曲半径过大造成整体安装占用空间超标，适配多数紧凑布局的设备内部管线排布需求。

　　两端的方形法兰安装座做了加厚处理，法兰面上预留了四个对称分布的螺栓安装孔，孔位公差按照通用机械安装的IT7级精度控制，能和同通径的标准法兰盘实现无偏差对接，安装时不需要额外做孔位修配。法兰和弯管主体的衔接位置做了圆弧过渡的加强筋结构，这个细节是为了避免管路在承受内部流体压力或者外部安装应力时，衔接位置出现应力集中导致的开裂问题，在1.6倍额定工作压力的静压测试下，衔接位置不会出现形变或者渗漏的情况。从安装边界尺寸来看，弯管两个端面的法兰安装面保持严格的垂直关系，垂直度公差控制在0.1mm以内，两个法兰的安装孔位同轴度偏差不超过0.08mm，能保证安装后管路对接的密封性，不会因为对接面错位导致密封垫片压合不均出现渗漏。

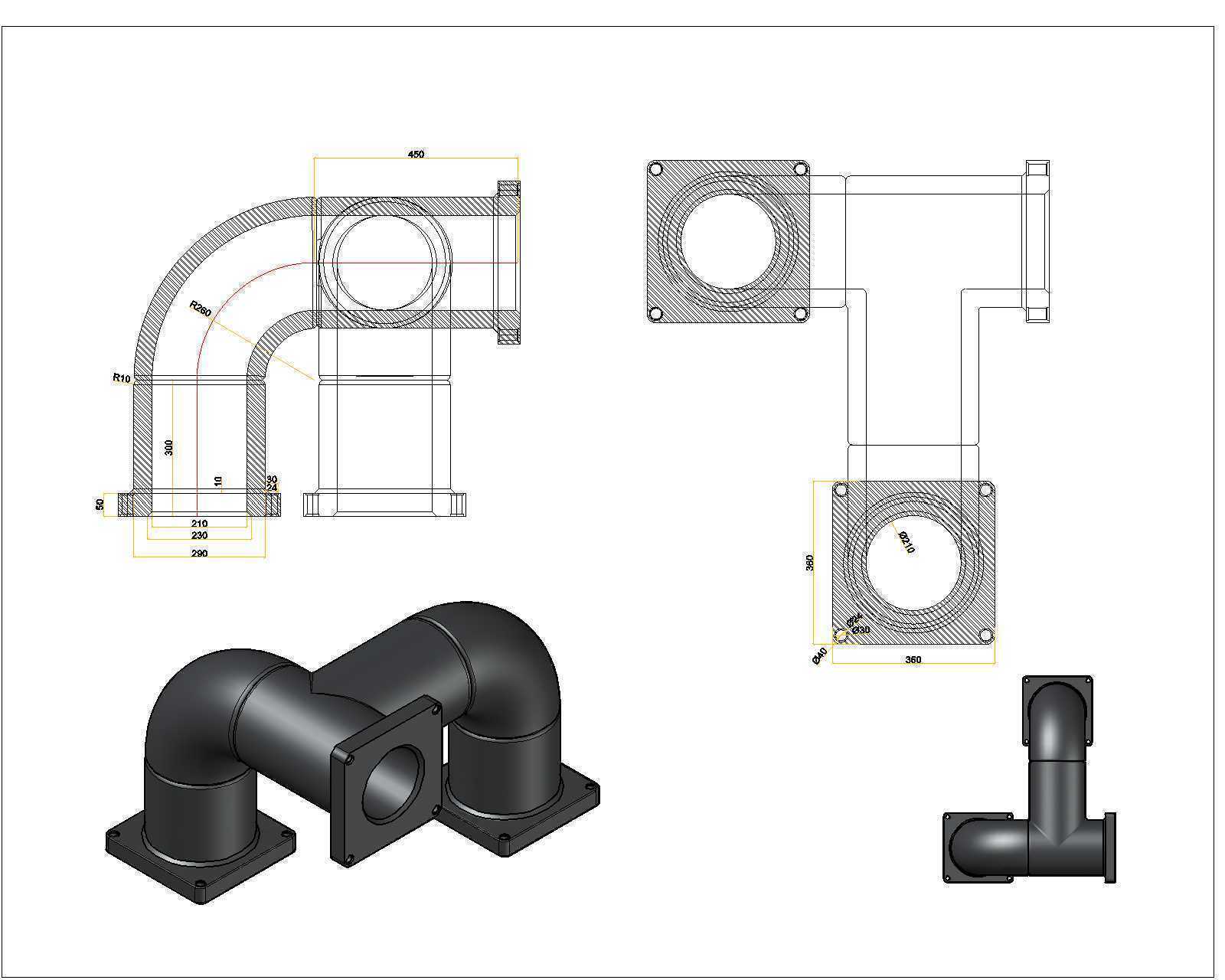

　　弯管主体的壁厚按照常规工业管路的承压标准设计，在满足额定工作压力要求的前提下，尽可能控制整体重量，降低安装时的支撑负载。整个结构的建模过程严格按照机械设计的公差要求做参数化处理，所有安装孔位、法兰尺寸、弯曲半径都设置了可编辑的参数变量，后续如果需要适配不同通径、不同安装孔距的使用场景，只需要修改对应参数就能快速生成衍生结构，不需要重新从零开始建模。在实际选型使用时，需要注意对接管路的通径要和弯管的内孔通径保持一致，避免通径突变产生额外的流阻，安装时法兰面之间要匹配对应压力等级的密封垫片，螺栓要按照对角顺序逐步拧紧，保证密封面受力均匀。

　　这类弯管结构相比普通的丝扣弯头，连接强度更高，密封性能更稳定，适合在振动幅度较大、工作压力较高的设备管路系统中使用，比如工程机械的液压管路、工厂压缩空气的主回路管线、除尘设备的通风管路等场景，都能看到这类结构的实际应用。建模时还考虑了实际加工的工艺性，弯管主体和两端法兰如果采用铸造工艺生产，所有转角位置都预留了合适的铸造圆角，不会出现锐角结构导致的铸造缺陷；如果采用焊接工艺生产，法兰和弯管的对接位置预留了标准的焊接坡口，能保证焊接熔深满足强度要求。整个结构没有多余的冗余设计，所有结构特征都服务于管路连接、承压、安装的实际功能需求，没有为了外观做不必要的异形结构，能适配绝大多数工业管路的常规安装要求，作为通用管路连接件使用时，不需要做额外的结构修改就能直接投入应用。
