壁挂式衣杆支撑固定座结构设计

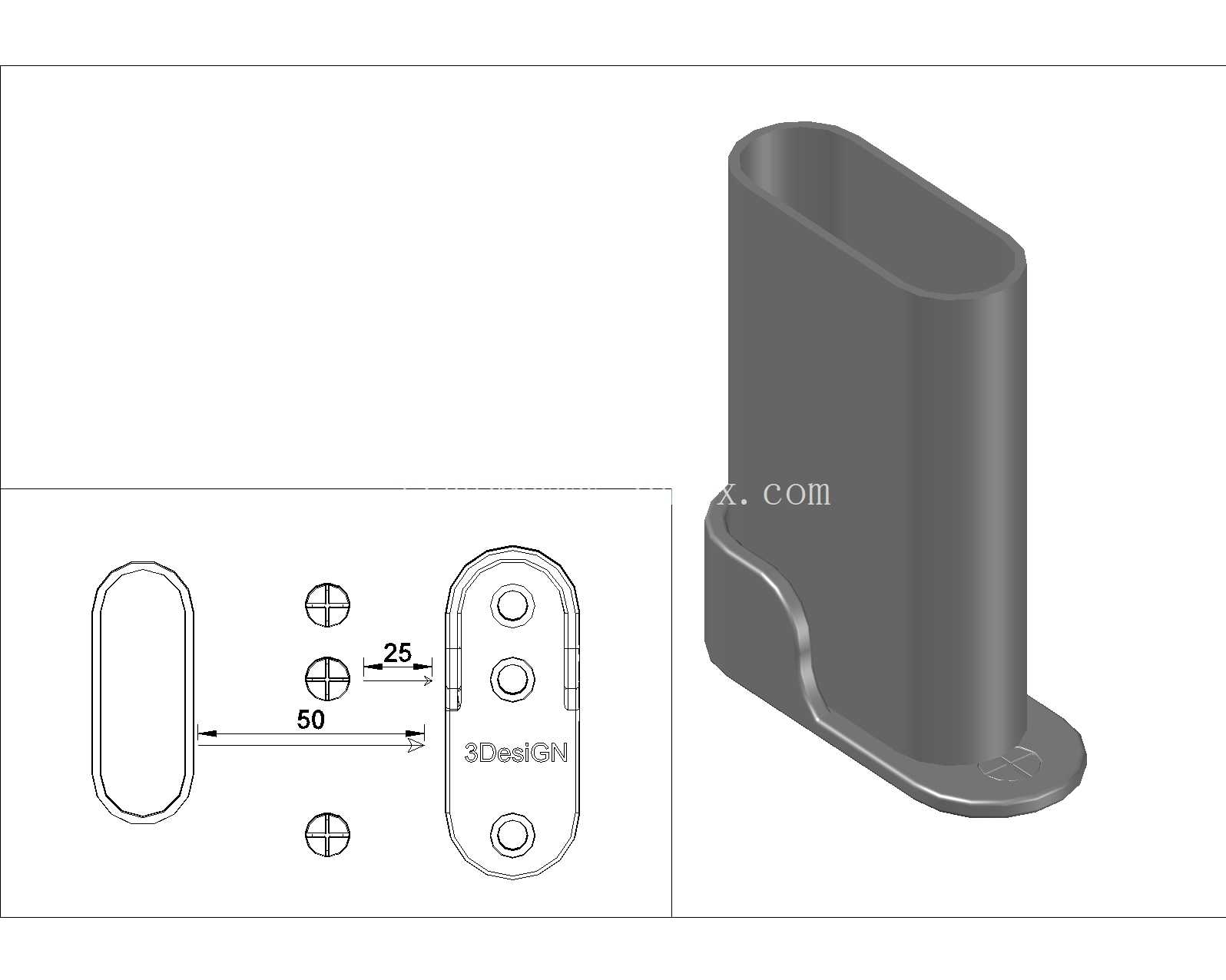

　　日常家居与商用储物场景中，横向挂衣杆的端部固定一直是影响挂装稳定性的核心节点，这款壁挂式衣杆支撑座，正是针对椭圆截面挂衣杆的端部承托需求开发的结构件，区别于常规圆形衣杆座的适配逻辑，其主体承托腔采用长圆形内轮廓设计，刚好匹配市面上主流的扁椭圆形挂衣杆截面，避免圆座配扁杆出现的转动旷量、受力偏移问题。从安装边界来看，该支座的底板安装孔位采用对称四孔布局，横向孔中心距为50mm，纵向相邻孔位间距为25mm，安装时可直接在墙面或柜体侧板标记对应孔位打膨胀螺丝或自攻螺钉，无需额外制作转接板，孔位的对称设计也能抵消挂装时产生的倾覆力矩，即使挂满厚重冬装，支座也不会出现单侧翘边的情况。

　　主体承托腔与安装底板之间做了圆弧过渡加强筋，从结构受力角度分析，挂衣杆满载时的载荷会通过承托腔侧壁传递到底板，过渡圆弧能有效消除直角连接处的应力集中，避免长期受载后出现焊缝开裂或者注塑件断裂的问题，承托腔的深度经过反复校核，既保证衣杆插入后有足够的配合长度防止脱出，又不会因为腔深过大导致衣杆可用长度被过多占用。在实际应用场景中，这款支座不仅适用于家用衣柜内部的挂衣杆固定，还可用于阳台壁挂晾衣杆、衣帽间开放式挂衣系统、商用展示架的挂杆端部固定，针对不同的安装基材，只需匹配对应规格的固定螺钉即可完成装配，无需复杂的现场加工。

　　设计过程中特意将承托腔的开口做了微小的导入倒角，衣杆插入时无需严格对齐轴线，顺着倒角即可顺利滑入配合位，降低现场安装的对位难度，支座的外轮廓全部做了圆角处理，没有尖锐的棱角，避免安装或者日常使用过程中剐蹭衣物或者划伤手部。从三维建模的逻辑来看，该零件先绘制安装底板的草图，拉伸得到底座基体，再绘制承托腔的长圆形截面，拉伸至设计高度后做抽壳处理，最后在底板与承托腔的连接处添加过渡加强结构，切除安装孔位后完成整体建模，建模过程中所有的安装孔位都保留了螺钉安装的避让间隙，承托腔的内轮廓尺寸比配套衣杆的外轮廓大0.2mm，既保证装配顺畅，又不会因为间隙过大导致衣杆晃动。

　　在载荷校核环节，按照单侧支座承受25kg静载荷的标准做受力仿真，底板安装孔处的最大应力远低于常用五金材料的许用应力，过渡加强筋处的变形量控制在0.1mm以内，完全满足日常挂装的使用需求，不会出现长期使用后支座下弯变形的问题。针对不同的表面处理需求，该结构既可以采用锌合金压铸后做镀铬、喷塑处理，也可以采用ABS注塑成型做哑光、亮面外观，适配不同的装修风格，不管是现代简约风的家用衣柜，还是工业风的商用展示架，都能匹配对应的外观效果。
