这款带内花键的直齿锥齿轮零件,主要应用于相交轴之间的动力传递场景,常见于小型动力传输机构、轻工设备传动箱、手动工具传动组以及小型农机的换向传动单元中,能够在轴线呈90度交错的传动布局下,完成扭矩与转速的换向传递,相比圆柱齿轮传动,无需额外增加换向惰轮即可实现传动方向的改变,能有效压缩传动机构的整体轴向与径向占用空间。从实际使用场景来看,这类锥齿轮往往搭配同模数的配对锥齿轮使用,啮合过程中轮齿沿齿长方向逐步接触,传动过程中冲击载荷较小,运转平稳性优于直齿圆柱齿轮在交错轴布局下的传动表现,适合中低转速、中等扭矩的传动工况,在手动操作的传动机构中,还能通过齿形的参数匹配,实现合适的传动比,降低操作端的输入力,提升操作手感。

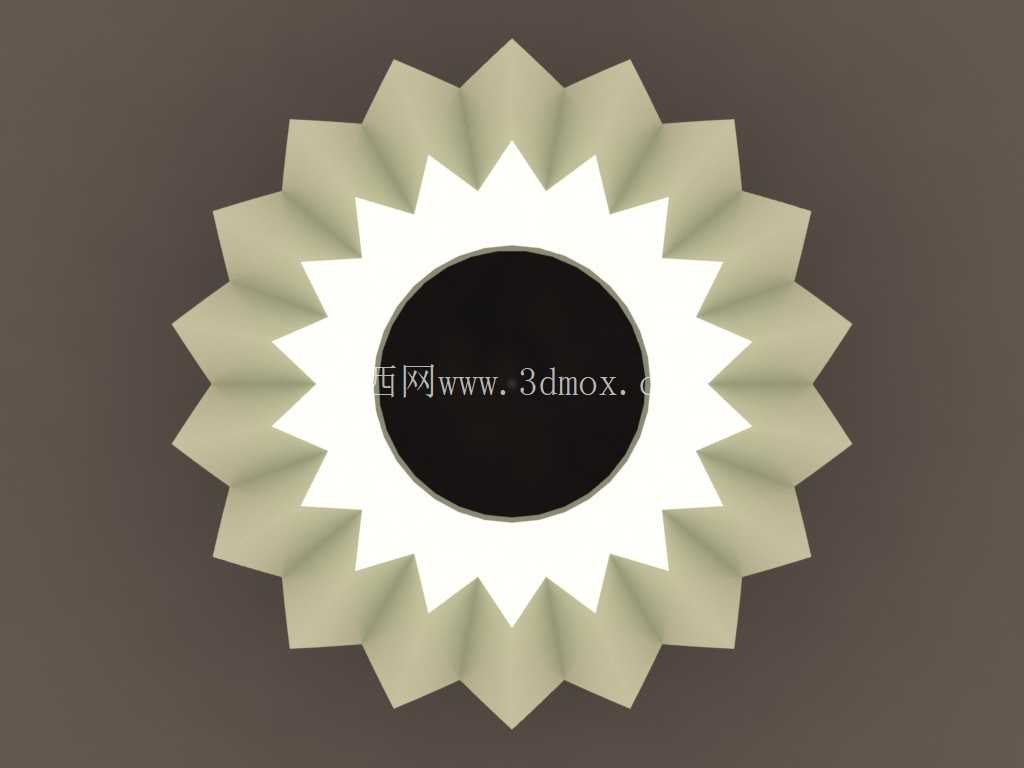

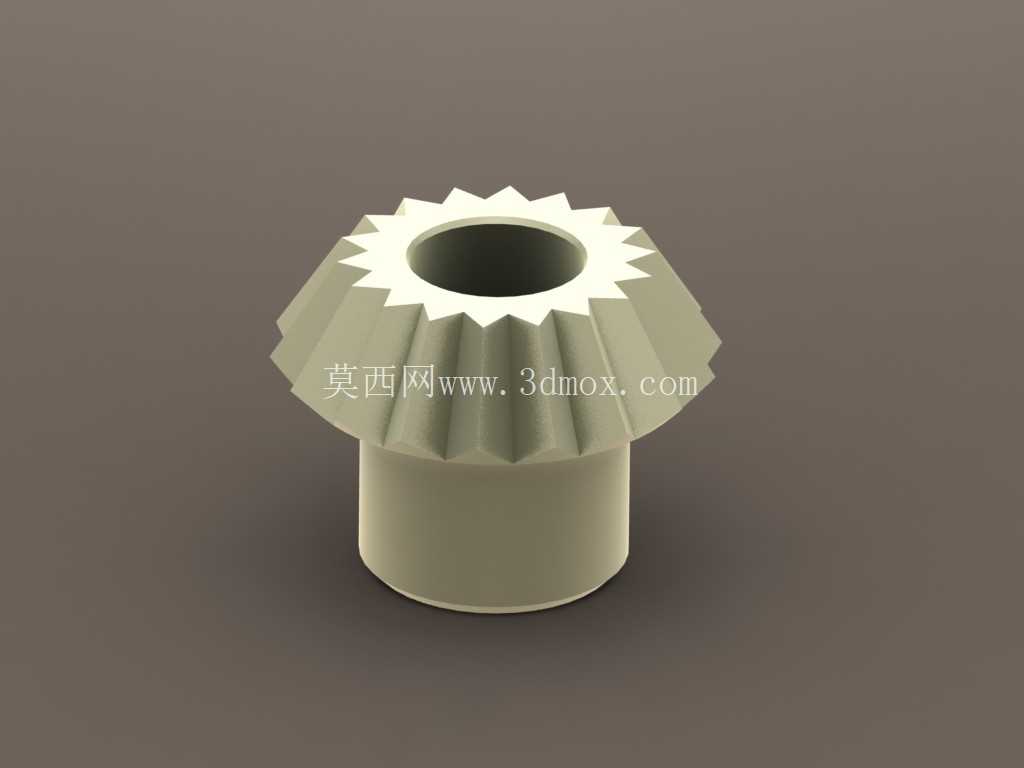

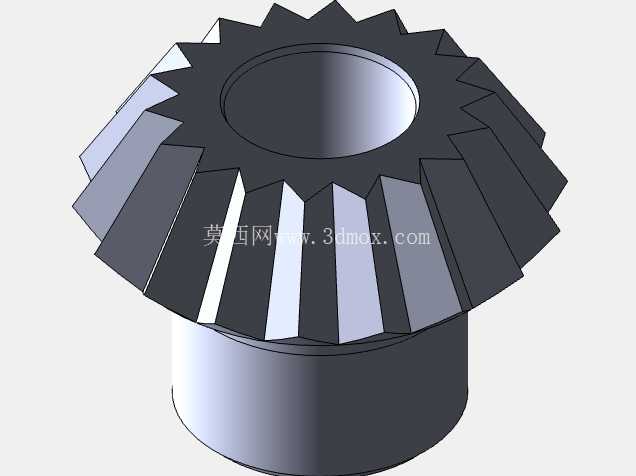

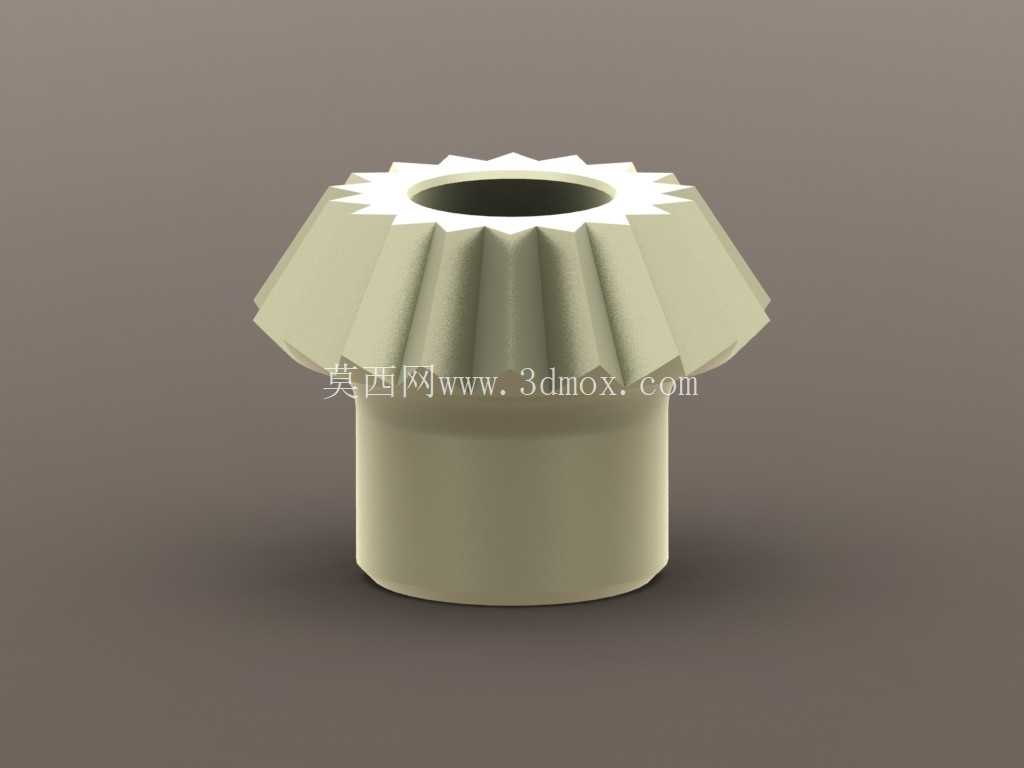

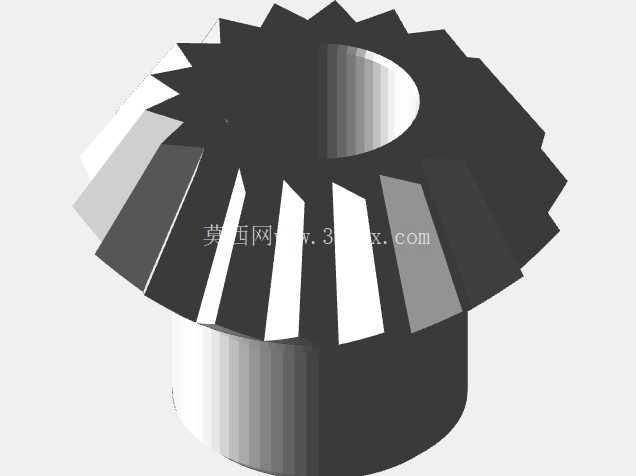

从结构设计逻辑来看,零件分为上部锥齿段与下部圆柱定位段两个核心部分,上部锥齿段的齿顶呈放射状均匀分布,齿形从大端到小端逐步收窄,齿顶圆与齿根圆均遵循锥齿轮的背锥设计准则,保证啮合过程中齿面接触区域处于合理范围,避免出现齿端偏载导致的异常磨损。顶部的内花键结构是整个零件的扭矩输入或输出接口,采用内花键配合的连接方式,相比单键连接,具备更高的对中精度,能够传递更大的扭矩,同时花键齿的均匀受力特性,也能避免连接部位出现应力集中,提升零件在交变载荷下的使用寿命。下部的圆柱段主要承担安装定位功能,装配时可穿过对应安装板的定位孔,通过轴用挡圈或者端面压盖完成轴向限位,圆柱段的外径与安装孔采用间隙配合设计,既能保证零件转动过程中无卡滞,也能控制径向跳动量在合理范围内,避免啮合过程中出现齿侧间隙忽大忽小的问题。

在外形尺寸与安装边界的设计上,锥齿轮的大端外径决定了配对齿轮的中心距参数,设计时需要根据传动比要求匹配对应的分锥角,保证两个配对齿轮的节锥母线能够准确汇交于一点,这是锥齿轮能够正常啮合的核心前提,若分锥角出现偏差,会导致齿面接触区域偏移,轻则加剧齿面磨损,重则出现卡齿、断齿的失效问题。内花键的参数需要与配合的花键轴完全匹配,包括模数、齿数、压力角以及变位系数,装配时花键副的侧隙需要控制在合理区间,侧隙过大会导致传动换向时出现冲击异响,侧隙过小则会导致装配困难,运转过程中出现卡滞。下部圆柱定位段的长度需要匹配安装板的厚度,保证装配后圆柱段的端面不超出压盖的压紧范围,同时锥齿段的背面与安装板之间需要预留足够的间隙,避免转动过程中锥齿根部与安装板发生摩擦。

从铸造工艺适配的角度来看,这款零件的结构设计充分考虑了铸造脱模的便利性,所有转角位置均设计有合理的铸造圆角,避免出现尖角导致的铸造应力集中,同时锥齿部分的拔模斜度与铸造模具的开模方向保持一致,无需额外设置复杂的抽芯结构就能完成毛坯的铸造生产,能够有效降低毛坯的制造成本。毛坯铸造完成后,仅需要对花键内孔、圆柱定位面以及齿面进行后续的机加工,就能达到装配使用的精度要求,加工工序相对简单,适合批量生产。在实际选型使用时,需要根据传递的额定扭矩核算轮齿的弯曲强度与接触强度,同时根据安装空间的限制调整锥齿轮的齿宽参数,齿宽过大容易导致小端齿形过薄,降低轮齿的抗冲击能力,齿宽过小则会导致齿面接触应力过大,缩短零件的使用寿命。
