钻床用棘轮式止动棘爪结构设计

在台式钻床、立式钻床的进给操纵机构里，这类棘爪零件是控制进给棘轮单向步进、防止主轴自动回落的核心受力构件，日常钻孔作业中，操作人员扳动进给手柄时，棘爪会推动棘轮转过固定齿距，实现主轴的定量进给，当手柄回摆时，棘爪会沿棘轮齿面滑过，同时配合止动棘爪锁止棘轮，避免主轴在钻头切削力或者配重作用下反向回转，保证进给量的精准可控，尤其是在深孔钻削、定深攻丝这类对进给精度有要求的工序里，棘爪的齿形啮合精度、结构强度直接决定了加工过程的稳定性。

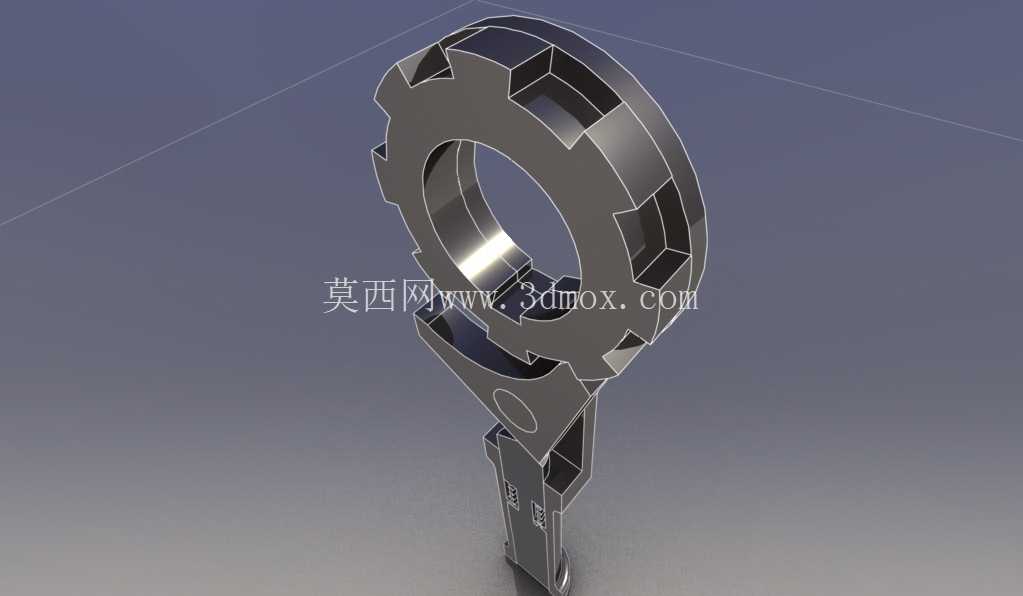

从结构设计逻辑来看，这个零件整体采用一体化锻造后机加工的成型思路，上部的弧形内孔是安装基准孔，用来套在棘轮的支撑销轴上，保证棘爪可以绕销轴灵活摆动，内孔的尺寸公差需要控制在H7级别，和销轴的间隙配合量控制在0.02-0.05mm之间，间隙过大会导致棘爪摆动时出现径向窜动，和棘轮齿啮合时出现偏载，加剧齿面磨损，间隙过小则会在润滑不足的情况下出现卡滞，导致进给操作手感生涩甚至无法推动棘轮。上部外圈的棘齿轮廓不是完整的整圆齿形，而是根据啮合行程做了分段齿形设计，只有和棘轮接触的工作段做了渐开线齿形修形，非工作段做了圆弧让位，这样既可以保证啮合时的接触面积足够，降低齿面接触应力，又能减少棘爪回摆时的摩擦阻力，避免非工作齿面和棘轮发生不必要的剐蹭。

下部延伸的柄部是受力驱动段，柄部末端的销孔用来连接进给操纵连杆，手柄的扳动力通过连杆传递到棘爪柄部，带动棘爪绕上部基准孔摆动，柄部的截面采用变厚度设计，靠近销轴的根部位置厚度最大，往末端销孔位置逐渐收薄，这样的设计是根据受力弯矩分布做的等强度优化，根部是弯矩最大的位置，增加厚度可以提升抗弯强度，避免长期交变载荷下出现根部断裂，末端收薄则可以减少零件整体重量，同时给连杆的摆动留出足够的运动空间，避免和周围的支座、防护罩发生运动干涉。

从安装边界来看，这个棘爪安装在钻床进给箱的棘轮侧腔里，上部基准孔的同轴度需要和棘轮中心保持0.03mm以内的位置度误差，安装后棘爪齿面和棘轮齿面的啮合深度要控制在齿高的2/3左右，啮合过深会导致回摆时齿面卡滞，无法顺利滑过齿顶，啮合过浅则会在大进给量切削时出现跳齿现象，导致进给量失控，甚至打坏钻头。棘爪背部需要配套安装复位扭簧，扭簧的扭力需要经过匹配计算，既要保证棘爪在回摆过程中始终贴紧棘轮齿面，不会因为振动脱离啮合，又不能让扭力过大，增加操作人员扳动手柄的操作力。齿面的热处理硬度需要控制在HRC45-50之间，硬度过低会在频繁的冲击啮合下很快出现齿面压塌、磨损，导致啮合间隙变大，进给精度下降，硬度过高则会让齿质变脆，在冲击载荷下容易出现崩齿故障。

在实际工况里，这个零件承受的是间歇性的冲击载荷，每次扳动进给手柄时，棘爪齿面都会和棘轮齿发生碰撞接触，所以齿根位置做了R0.5的圆角过渡，避免应力集中导致的齿根断裂，零件表面采用发黑处理，既可以提升防锈能力，又能在初期磨合阶段保留一定的储油能力，降低齿面的磨损速度。日常维护时只需要定期在铰接孔和齿面涂抹少量锂基润滑脂，就可以保证长期稳定工作，不需要频繁更换。这类棘爪结构除了用在钻床进给机构里，也可以通用在各类需要单向步进传动、单向止逆的手动机械机构里，比如手动绞车、棘轮扳手、分度回转工作台的进给机构中，只需要根据对应棘轮的齿距、模数调整齿形参数和安装孔尺寸，就可以直接适配使用。
