JCR1000打印机配套气流导向弯头结构

桌面级FDM3D打印机在长时间连续作业过程中，设备自带的轴流散热风扇通常会沿水平方向直吹周边区域，不少操作人员在设备旁值守、调整打印参数或者更换耗材时，常会被风扇带出的高速气流直吹，尤其在秋冬季节，持续的直吹风感会明显影响操作体验，甚至干扰操作人员对打印平台的近距离观察。这款导风弯头正是针对这一实际使用痛点设计的配套改件，直接替换原有风扇出风口的直吹结构，将原本水平向外的气流转向后引导至设备侧下方排出，既不影响风扇本身对设备散热回路的风量供给，又能避免气流直吹操作人员所在的工位区域。

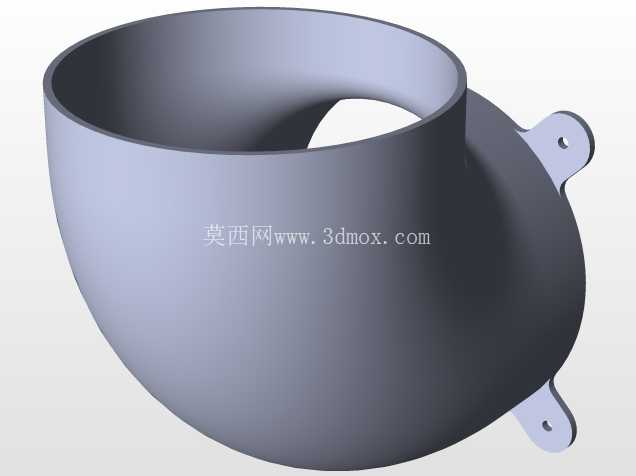

从结构设计逻辑来看，整个导风腔体采用90度平滑圆弧过渡，没有直角折边或者突变截面，能最大程度降低气流转向过程中的压损，避免因为加装导风件导致风扇负载升高、散热风量衰减。弯头的大端为圆形敞口结构，尺寸完全匹配JCR1000型号打印机原风扇出风口的外径，安装时可以直接套合在原有出风口位置，不需要额外对设备本体进行打孔、切削等破坏性改装。小端一侧预留了三个带安装孔的固定耳位，孔位间距完全对应原风扇周边的壳体安装螺柱位置，用户只需要利用原有设备的固定螺丝，就可以将导风件牢牢锁附在设备壳体上，安装后整体结构与设备壳体贴合紧密，不会出现漏风、晃动的问题。

在安装边界的考量上，整个导风件向外突出的尺寸控制在合理范围内，安装完成后不会遮挡打印机原有的操作按键、显示屏接口，也不会干涉打印平台的前后移动行程，更不会影响耗材架的正常走丝路径。导风件的出口方向朝向设备侧下方的空旷区域，引导后的气流会顺着设备侧壁流向地面，不会直吹打印平台区域，避免了冷风直吹打印件导致的翘边、层间结合力不足等打印质量问题，这一点在PLA、ABS等不同耗材的打印场景下都经过了实际验证，不会对原有打印工艺的温度场造成额外干扰。

从实际使用场景的适配性来看，这款导风结构除了适配原厂标配的散热风扇外，对于用户自行改装的同尺寸高转速轴流风扇也有很好的兼容性，平滑的内壁曲面可以适配不同风速下的气流导向需求，不会因为风速提升产生额外的风噪。腔体的壁厚设计均匀，既保证了整体结构的刚性，安装后不会因为风扇长期运行产生的振动出现共振异响，也不会因为壁厚过大导致整体重量过高，增加设备壳体的负载。固定耳位的位置做了局部加厚处理，螺丝锁附时不会出现柱位断裂的问题，反复拆装也不会出现结构磨损松动的情况。

在细节设计上，导风件的两端接口边缘都做了小圆角过渡，安装时不会划伤操作人员的手部，也不会割坏风扇周边的线材。整个腔体没有多余的加强筋或者凸起结构，内壁光滑无死角，长期使用过程中积灰后也很容易清理，只需要用毛刷顺着腔体方向扫过就可以清除附着的灰尘，不需要将整个导风件完全拆下。气流出口的截面做了轻微的扩口处理，气流排出时可以进一步扩散减速，避免出口位置风速过高吹起地面的浮尘，影响打印环境的洁净度。

不少桌面级3D打印机的用户在长期使用中都会忽略风扇出风方向对操作体验的影响，往往是在长时间值守打印任务时才会感受到直吹风带来的不适，这款导风结构没有改动设备原有散热系统的核心设计，只是通过出风口的导向优化，在不损失散热效率、不影响打印质量的前提下，解决了操作人员被直吹的实际问题，结构简单可靠，安装便捷，不需要额外的改装配件就可以完成装配，对于经常需要在设备旁长时间值守的用户来说，是实用性很强的配套改件。设计过程中也充分考虑了不同使用环境的安装需求，固定耳位的孔位做了微小的余量设计，即使设备壳体的螺柱位置存在轻微的生产公差，也可以顺利完成安装，不会出现孔位对不齐无法装配的问题。
