JCR1000打印机配套弯式风扇导风结构

　　在桌面级FDM3D打印的日常作业场景里，不少长期值守设备旁的操作人员都有过类似困扰：设备原配散热风扇直吹的气流要么直吹操作人员腿部、桌面区域，要么气流直吹路径上容易堆积打印过程中飘散的细微耗材碎屑，既影响工位舒适度，长期直吹也容易让周边放置的光敏树脂、待加工耗材出现不必要的温度波动，甚至干扰打印区域周边的温度场稳定。这款适配JCR1000机型的风扇重定向结构，就是针对这类实际工位痛点做的适配性结构设计。

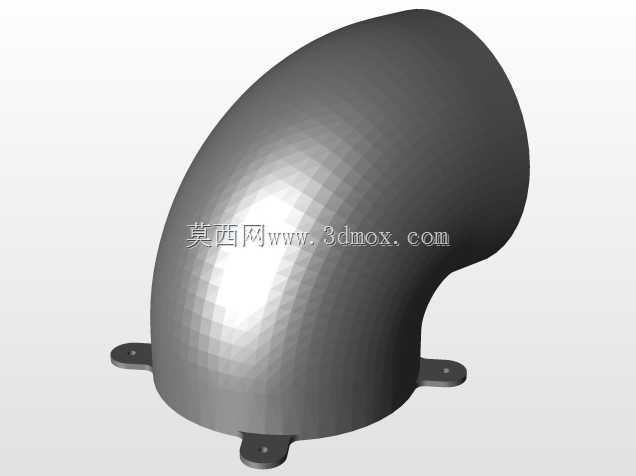

　　从功能实现逻辑来看，这个导风结构核心作用是改变原有轴流风扇的出风方向，将原本沿风扇轴向直出的气流做90度转向导出，既保留风扇对打印机散热端的风量输送效率，又能把出风方向引导至远离操作人员工位、或者朝向设备指定的散热排风通道方向，避免气流直吹人体或者工位上的纸质记录、零散小零件。结构整体采用平滑的弯弧流道设计，没有直角转折的风道结构，能最大程度降低气流转向过程中的压损，避免因为加装导风结构导致风扇散热效率下降，经过流道曲率的反复调整，气流在弯转过程中不会产生明显的紊流异音，也不会在风道内部形成涡流区堆积打印过程中吸入的粉尘碎屑。

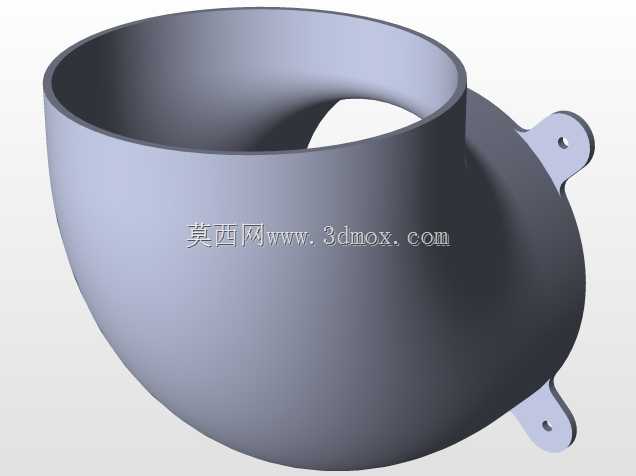

　　安装适配层面，结构一端的法兰边做了和原配风扇安装位完全匹配的凸耳结构，四个带安装孔的固定耳位置和风扇端的螺丝孔位完全对齐，不需要对原有设备做任何打孔、改装，直接替换原有风扇的出风端固定结构即可完成装配，安装孔的孔径适配常规的M3自攻螺丝，固定耳的厚度做了加强处理，反复拆装也不会出现断裂问题。另一端的圆形出风口为标准等径圆口，和原有风扇的出风口直径保持一致，如果后续需要外接延长排风软管，也可以直接对接同尺寸的波纹软管，把废气直接引导至工位外的排风系统。

　　结构的整体外形边界做了充分的避让设计，弯弧部分的外轮廓不会和打印机机身的其他结构件产生干涉，安装后不会突出设备原有外轮廓过多，避免日常走动剐蹭。壁厚设计兼顾了3D打印成型的工艺性，整体均匀壁厚设置在2mm，既保证结构强度，也不会因为壁厚过大导致打印过程中出现翘曲变形，内壁做了顺滑过渡处理，没有台阶或者凸起结构，日常清理内部积尘的时候只需要用毛刷顺着风道扫过即可，没有容易藏污纳垢的死角。

　　从实际使用的适配场景来看，除了常规的桌面工位使用场景，这类导风结构也适配多台设备集中摆放的打印工坊场景，多台设备统一加装这类导风结构后，可以把所有设备的散热出风统一引导至车间的排风侧，避免车间内部气流紊乱导致不同设备的散热气流互相干扰，也能减少设备排出的含微量耗材挥发物的气流在车间内无序扩散。结构的流道曲率经过反复验证，在风扇额定转速下，出风端的风量损失控制在8%以内，完全不会影响设备原有散热系统的工作效率，不会因为加装导风结构导致设备散热不足出现打印故障。
