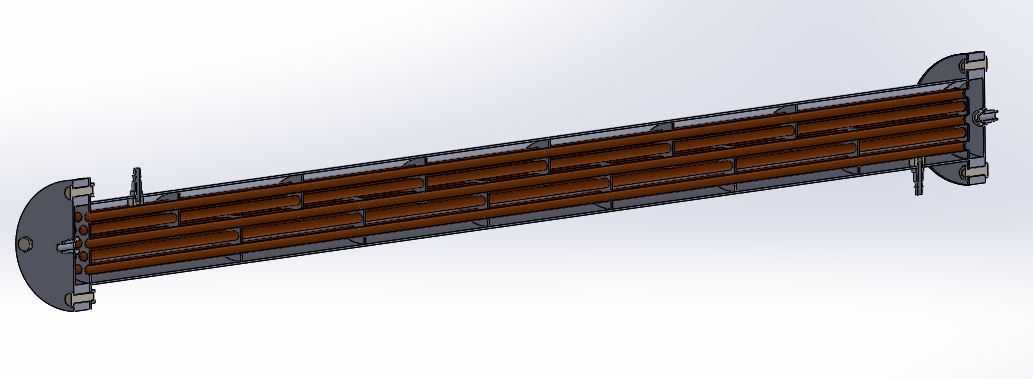

列管式管壳式换热设备三维结构

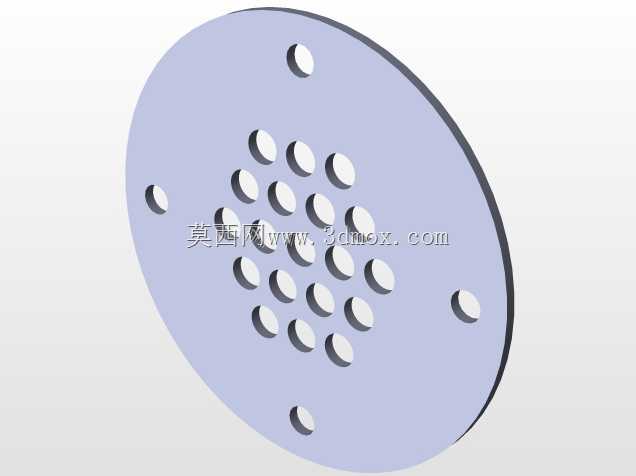

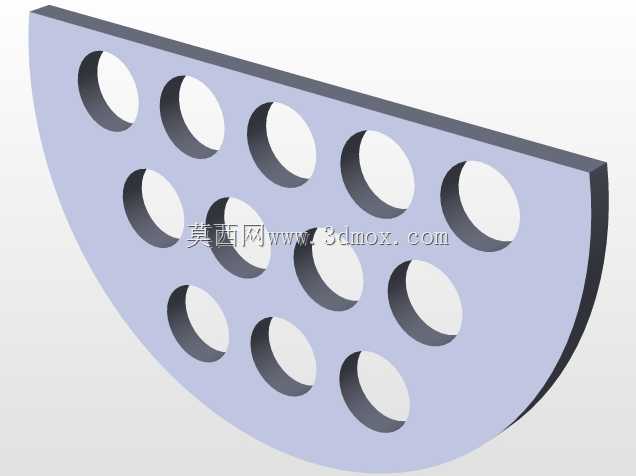

这款管壳式换热结构的设计，首先锚定了化工、暖通、能源动力领域的常规换热工况，可实现两种不同温度流体间的热量传递，既可以作为工艺系统中的加热器、冷却器使用，也能在余热回收场景中承担冷凝、蒸发环节的换热功能。从结构设计逻辑来看，采用多根平行换热管束布置在壳程筒体内部的方案，两端通过管板固定管束，端盖设置流体进出口，壳程筒体上预留对应介质的进出接口，同时在管束间设置折流板，既可以对壳程流动的介质起到导流作用，提升壳程介质的湍流程度，强化整体传热效率，也能对长跨度的换热管束起到支撑作用，避免管束在介质长期冲刷下出现振动变形，延长设备的实际使用寿命。设计过程中充分考虑了安装边界的适配性，筒体采用等径直筒结构，两端法兰连接结构可直接与现场工艺管道对接，安装时仅需预留对应长度的轴向操作空间，用于端盖拆卸、管束检修维护，径向尺寸则根据换热面积匹配的管束数量确定，可适配不同管径的工艺管线对接需求。管束与管板的连接采用胀接加焊接的复合密封结构，可有效避免管程与壳程介质出现串漏问题，适配存在一定压力差的换热工况。两端封头的流道设计采用均匀布水结构，可让进入管程的介质均匀分配到每一根换热管内，避免出现局部流量偏差导致的换热效率不均、局部温差应力过大的问题。壳程上设置的排气、排液接口，可在设备投用初期排出腔体内积存的空气，停机检修时排空腔体内残留介质，减少介质对内壁的腐蚀。整体结构没有冗余的外置部件，所有接口均沿筒体轴向或径向垂直布置，可适配卧式安装的常规布局，也可根据现场空间调整安装支座的位置，满足不同厂区的设备布置需求。在结构细节处理上，折流板的缺口尺寸、相邻折流板的间距经过反复校核，既保证壳程介质的流速处于合理区间，避免流速过快造成管束冲蚀，也不会因流速过低导致介质中的杂质沉积在壳程底部，影响长期运行的换热效果。管束的排布采用正三角形排列方式，在相同筒径下可布置更多换热管，提升单位体积的换热面积，压缩设备整体占地空间。
