双作用液压缸三维结构设计方案

项目分类:液压 发布时间:2021-10-21 ID:333703
  • 双作用液压缸三维结构设计方案
  • 双作用液压缸三维结构设计方案
  • 双作用液压缸三维结构设计方案
  • 双作用液压缸三维结构设计方案

  在各类液压传动系统中,双作用液压缸是应用范围极广的直线执行元件,其核心作用是将液压油的压力能转换为活塞杆的往复直线机械能,可在两个运动方向上都通过液压油驱动实现动力输出,区别于单作用缸仅能靠液压力伸出、靠弹簧或负载回程的结构特性,这类元件在负载双向都存在阻力、需要精准控制双向运动推力与速度的工况中具备不可替代的优势。从实际应用场景来看,这类结构的液压缸广泛适配工程机械的工作装置驱动、机床的工件夹紧与进给动作、自动化生产线的工位推移与举升、冶金设备的炉门启闭与轧辊调整、船舶甲板机械的锚机与舵机驱动,甚至在农业机械、矿山设备、建筑施工机具中都能见到同结构元件的身影,只要是需要直线往复动力输出、且双向行程都需要可控推力的液压回路,都可以选用这类结构的执行元件。

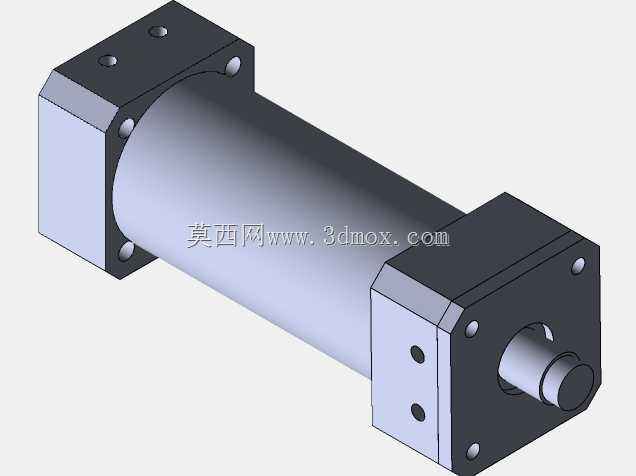

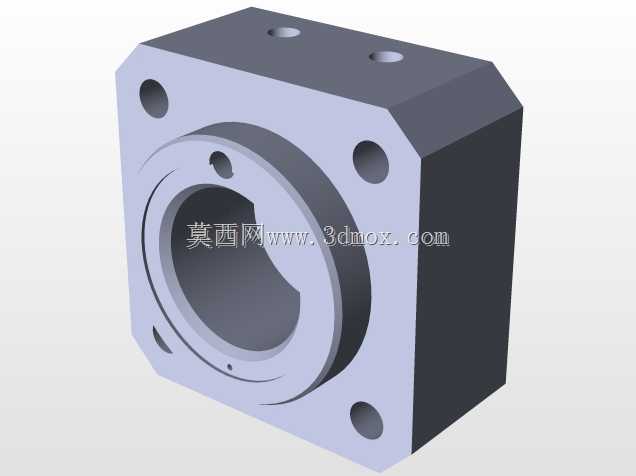

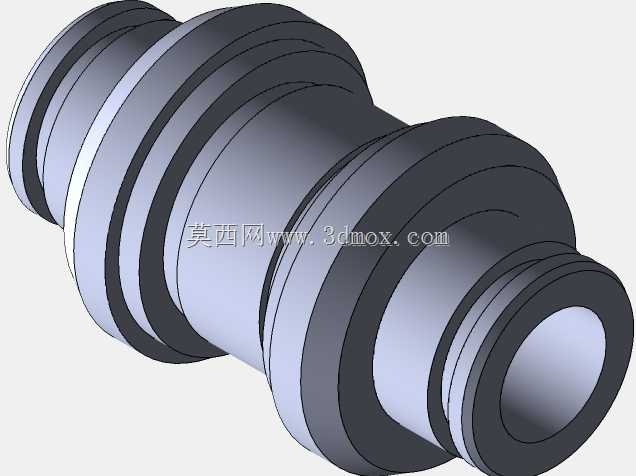

  从结构设计思路来看,这款双作用液压缸采用了两端法兰式安装结构,缸筒部分采用等径直筒设计,两端端盖通过内六角螺栓与缸筒法兰实现刚性连接,这种连接方式的优势在于安装定位精度高,连接刚性足,能够承受较高的工作压力与一定的侧向负载,相比拉杆式连接结构,法兰式连接在同等缸径下的径向安装尺寸更紧凑,适合安装空间径向受限但轴向有足够布置空间的工况。端盖与缸筒的密封位置设计了阶梯式密封槽,可适配组合式密封圈与导向环的安装,既能够保证高压工况下的油液密封性能,又能为活塞杆与缸筒内壁提供足够的支撑导向,避免运动过程中出现偏磨导致的密封件过早失效。活塞杆部分采用实心杆结构设计,伸出端设置了标准的外螺纹连接位,方便与外部负载机构进行铰接或刚性连接,杆体表面设计了足够的硬化层厚度要求,能够在频繁往复运动中抵抗外部杂质的刮擦与负载带来的表面压损,延长密封件与杆体本身的使用寿命。

  在安装边界与尺寸适配方面,这款液压缸的两端法兰均设置了对称分布的安装螺栓孔,安装时可根据现场布局选择前端法兰固定或后端法兰固定的方式,两种安装方式下的负载作用线都需要与活塞杆轴线保持严格同轴,避免侧向力直接作用在活塞杆与导向套上,造成导向套异常磨损、杆体弯曲甚至密封泄漏的问题。设计过程中对缸筒的壁厚做了针对性的强度校核,根据额定工作压力下的环向拉应力计算结果选取了合适的壁厚参数,既保证高压工况下缸筒不会出现塑性变形,又避免了壁厚过大带来的材料浪费与整体重量增加。活塞与活塞杆的连接采用了锁紧螺母加止动垫圈的防松结构,能够在频繁换向、带冲击负载的工况下避免活塞与杆体之间出现相对转动或松动,保证活塞两侧的密封腔不会出现内泄,维持稳定的输出推力。油口设置在两端端盖的侧面位置,油口的通径尺寸根据缸径与额定运动速度做了匹配计算,能够保证液压油进出油腔时的流速处于合理范围,避免流速过高带来的压力损失过大、油温升高过快的问题,同时油口采用标准的管螺纹连接形式,方便现场与液压管路进行快速对接,无需额外制作过渡接头。

  从功能特性角度来说,这款双作用液压缸的活塞两侧都可以通入压力油,通过换向阀切换压力油的进入方向,即可实现活塞杆的伸出与缩回动作,两个方向的输出推力可以通过调整两侧油腔的工作压力进行独立控制,伸出与缩回的运动速度则可以通过回路中的节流阀进行调节,能够适配不同工况下对负载推力与运动速度的差异化需求。导向套部分设计了独立的更换结构,当导向套与活塞杆之间的配合间隙因长期磨损超出允许范围时,可以在不拆解整个缸筒的情况下单独更换导向套与密封件,大幅降低后期的维护成本与停机时间。活塞上的密封件采用了双向密封结构,既可以阻止无杆腔的高压油向有杆腔泄漏,也可以避免有杆腔的油液在缩回动作时向无杆腔窜油,保证容积效率维持在较高水平,减少液压系统的无功损耗。在实际选型适配过程中,设计人员可以根据具体的负载大小、行程长度、安装空间尺寸对这款基础结构的参数进行调整,比如修改缸筒长度适配不同行程需求,更换不同直径的活塞杆适配不同的回程推力要求,调整法兰螺栓孔的分布尺寸适配现场的安装基座,整个模型的参数化结构特征清晰,修改调整时不需要对整体结构进行重构,能够大幅缩短设计改型的周期,为液压系统的整体设计提供可靠的执行元件参考。
