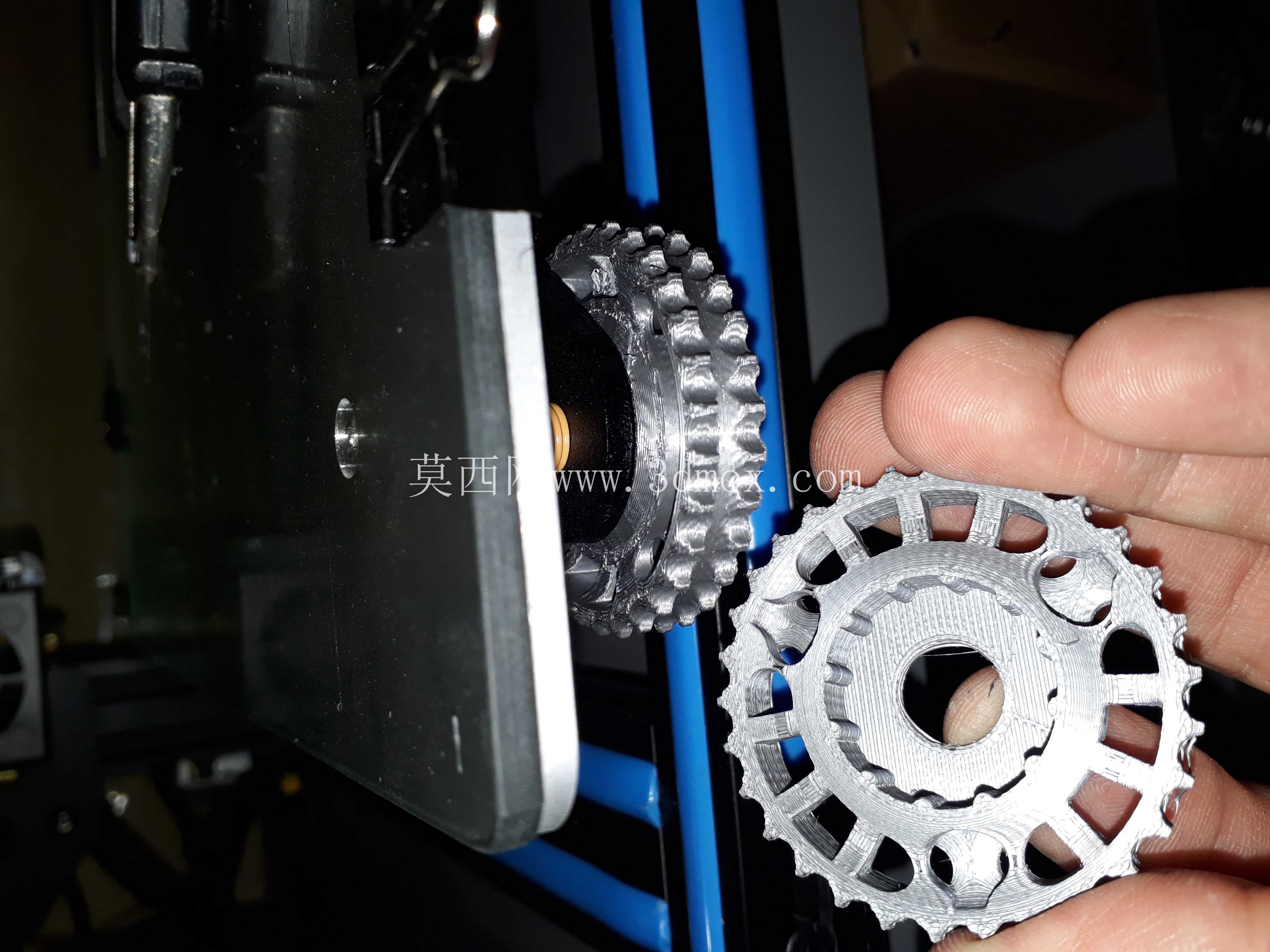

CR10型3D打印机防滑调节旋钮结构

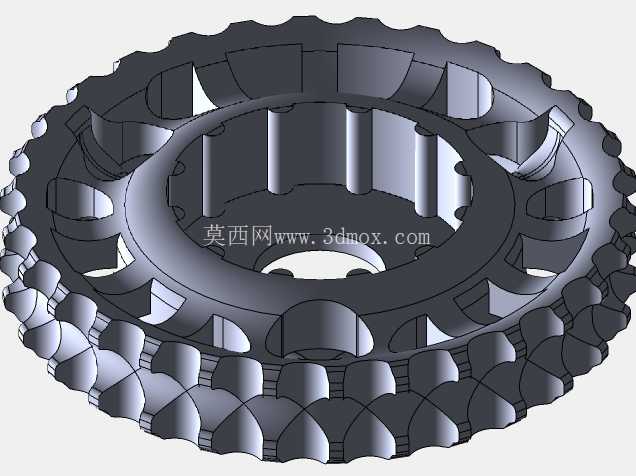

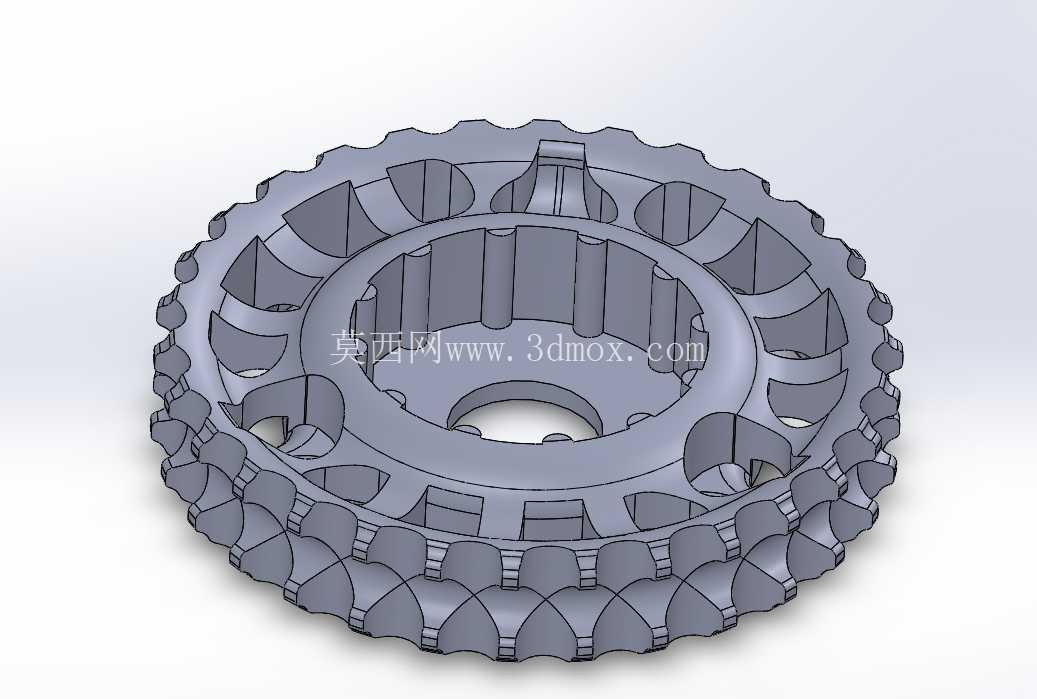

　　从结构设计逻辑来看，这款旋钮没有做多余的装饰性结构，所有外形特征都服务于操作实用性：旋钮外圈做了连续的星型凸起齿结构，每个齿的凸起高度、齿间间距都经过实际操作验证，单指转动时指腹能刚好卡入齿间间隙，不管是干燥环境下的裸手操作，还是车间环境下戴薄丁腈手套操作，或是手上沾有少量打印耗材碎屑、润滑脂的状态下，都能提供足够的转动摩擦力，不会出现施力时打滑的问题。旋钮的内孔结构完全匹配CR10打印机原有调节轴的安装尺寸，不需要对设备原有轴体做任何打磨、改装，替换时只需要将原厂旋钮拔出，对准轴体的扁位将这款旋钮按压到位即可完成安装，安装后旋钮与轴体的配合间隙控制在0.1mm以内，转动时不会出现径向晃动，也不会因为长期使用出现松脱脱落的问题。桌面级FDM3D打印机日常操作中，平台调平、参数微调、进给控制等环节都需要频繁操作设备自带的调节旋钮，原厂配套的旋钮普遍存在握持力不足、湿手或戴手套操作时打滑、旋钮边缘硌手等问题，尤其是长时间连续打印过程中需要反复微调参数时，操作手感的缺陷会直接影响调参效率，甚至因为旋钮打滑导致调参偏差，引发打印首层粘附不良、层厚偏移等打印故障。这款适配CR10机型的替换旋钮，正是针对原厂旋钮的实际使用痛点做的结构优化设计，完全围绕桌面3D打印机的实际操作场景开发。

　　旋钮的上端面做了内凹的沉台结构，沉台内部做了均匀分布的径向加强筋，一方面可以减少打印时的材料消耗，缩短打印成型时间，另一方面加强筋结构可以提升旋钮整体的结构强度，即使用较大的力拧紧旋钮做平台锁定操作，也不会出现旋钮本体开裂、形变的问题。旋钮下端面做了微小的倒角处理，安装后旋钮与设备面板之间保留0.2mm的间隙，转动时不会摩擦设备面板表面，不会因为长期转动刮花设备面板的涂层，也不会因为摩擦产生额外的转动阻力。从实际使用场景来看，这款旋钮除了可以替换CR10机型原厂的调平旋钮，也可以适配同尺寸轴径的其他桌面级3D打印机的Z轴调节旋钮、进给调节旋钮、温度调节旋钮使用，只要设备调节轴的直径、扁位尺寸与旋钮内孔匹配，都可以直接替换使用。

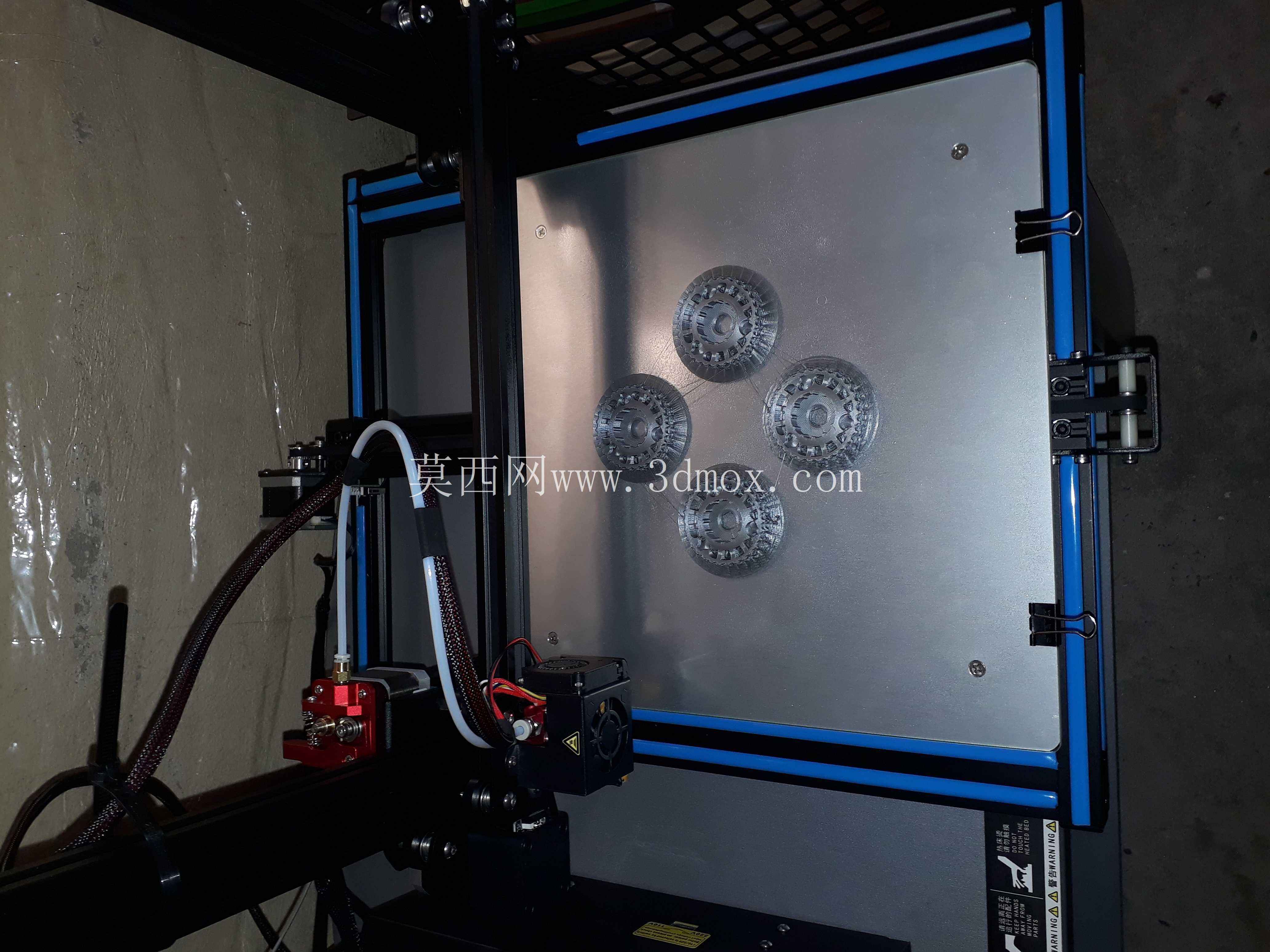

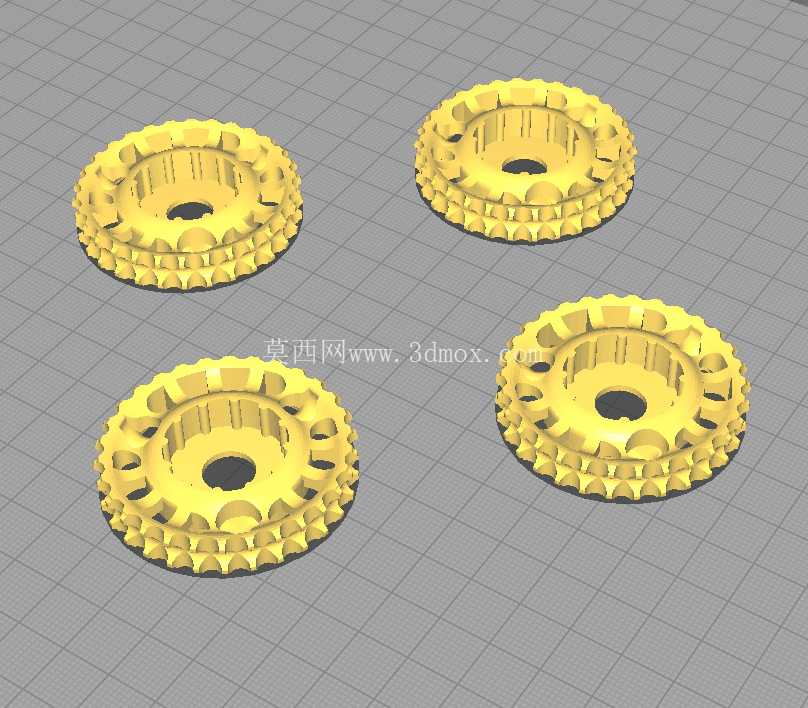

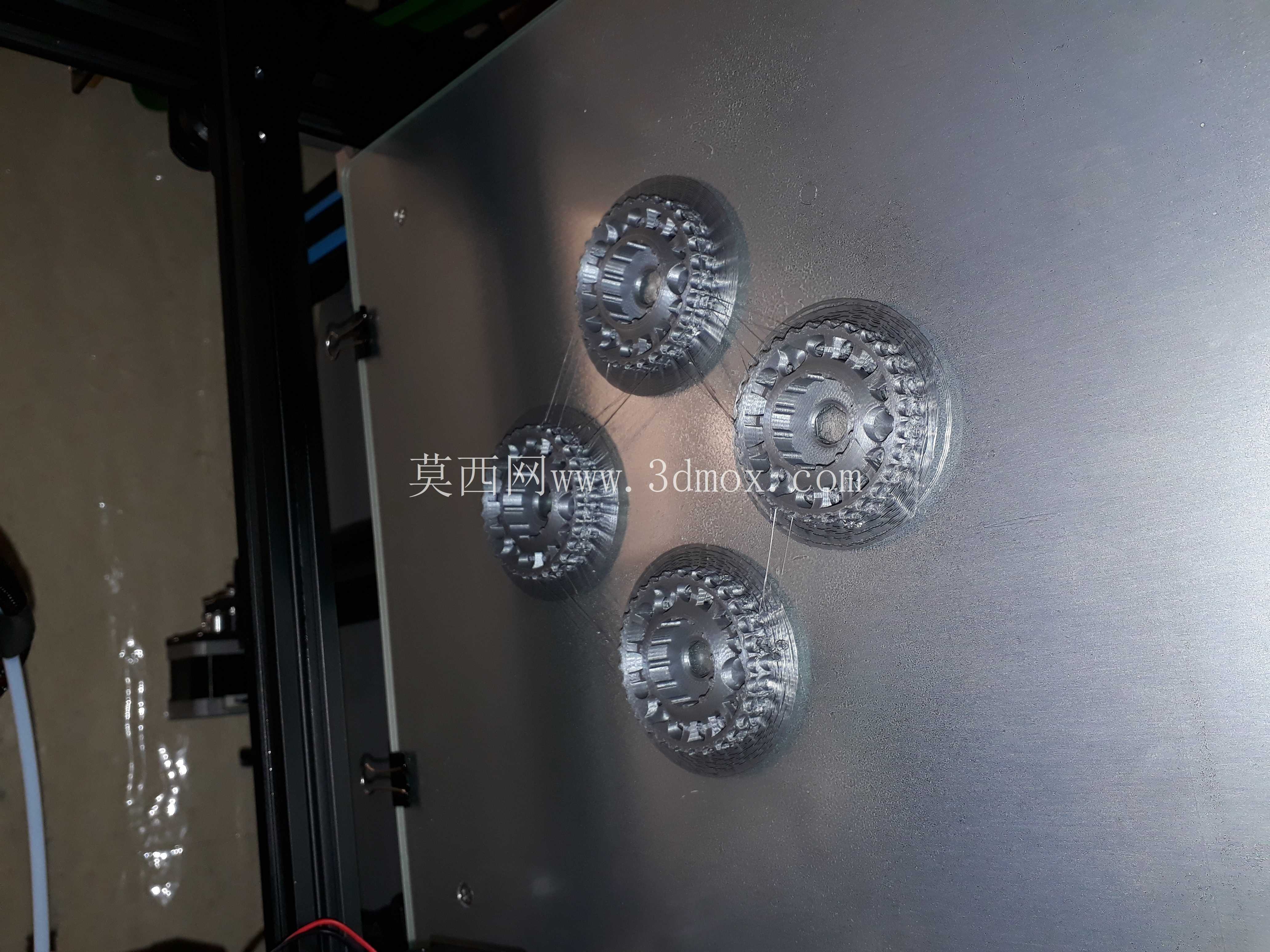

　　设计时充分考虑了FDM3D打印的成型工艺特性，整个旋钮没有大角度的悬空结构，打印时不需要添加支撑结构，使用常规PLA、PETG耗材都可以顺利打印成型，打印完成后不需要做额外的支撑去除、打磨处理，直接就可以安装使用。旋钮的壁厚做了均匀化处理，所有位置的壁厚都控制在2mm左右，打印时不会因为壁厚差异过大出现冷却不均导致的翘曲、缩痕问题，成型后的尺寸精度可以稳定控制在0.2mm以内，完全满足安装配合的精度要求。在安装边界上，这款旋钮的最大外径比原厂旋钮略大3mm，转动时需要的操作空间和原厂旋钮基本一致，不会和设备上的其他操作部件、走线结构产生干涉，替换后不会影响设备原有其他部件的正常操作。旋钮的握持高度比原厂旋钮高2mm，指腹接触的面积更大，长时间转动操作时不会出现硌手的问题，尤其是做连续多圈的快速调节时，操作手感比原厂旋钮有明显提升。从功能特性上来说，这款旋钮替换后不会改变设备原有调节机构的传动比，转动一圈对应的调节量和原厂旋钮完全一致，用户不需要重新适应调节手感，替换后可以直接按照原来的操作习惯做调平、参数调节操作。旋钮外圈的齿形结构做了圆角处理，没有尖锐的棱角，即使快速转动时手指蹭到齿边也不会出现划伤的问题，日常使用的安全性有足够保障。

　　针对3D打印车间多尘的使用环境，旋钮的表面没有做复杂的凹槽纹理，不容易积攒打印产生的耗材粉尘、碎屑，日常清洁只需要用干布擦拭即可，不需要用毛刷清理缝隙里的积尘，后期维护的成本很低。如果用户有个性化需求，也可以在打印时更换不同颜色的耗材，制作不同颜色标识的旋钮，对应设备不同轴的调节功能，比如Z轴调平用黄色旋钮、进给调节用黑色旋钮、温度调节用红色旋钮，避免操作时调错旋钮引发的设备故障。整个旋钮的结构设计完全从实际使用需求出发，没有冗余的装饰结构，所有的结构特征都有对应的功能指向，不管是个人用户自行打印替换使用，还是做3D打印机配件的小批量生产，这款结构都具备足够的实用性，打印成型后的成品可以直接投入使用，不需要做二次后处理，适配成本极低，能有效解决原厂旋钮操作手感差、容易打滑的实际问题，提升3D打印机日常操作的顺畅度。
