小型塑料回收粉碎处理设备结构设计

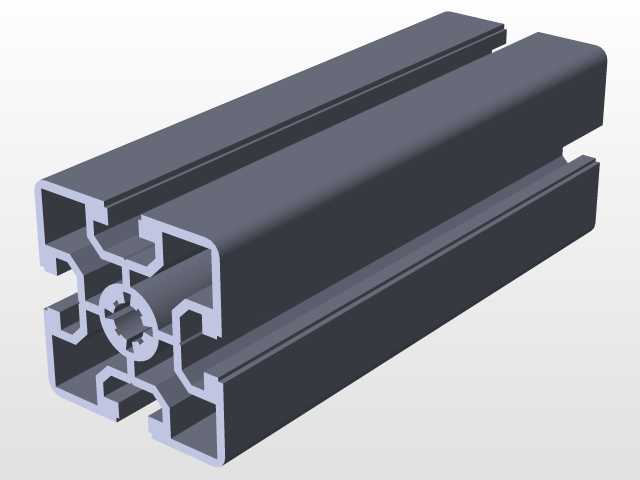

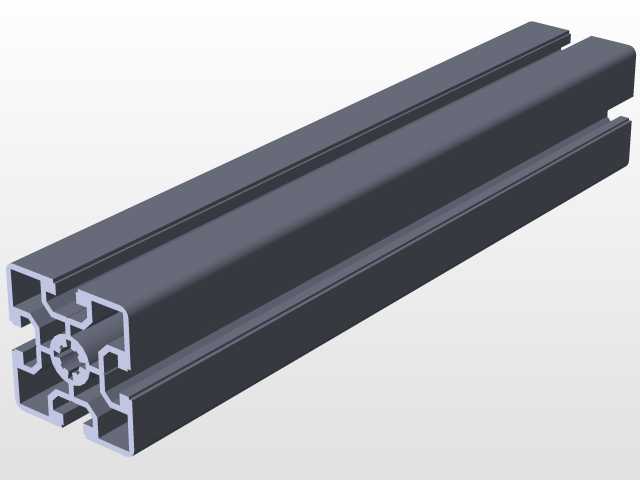

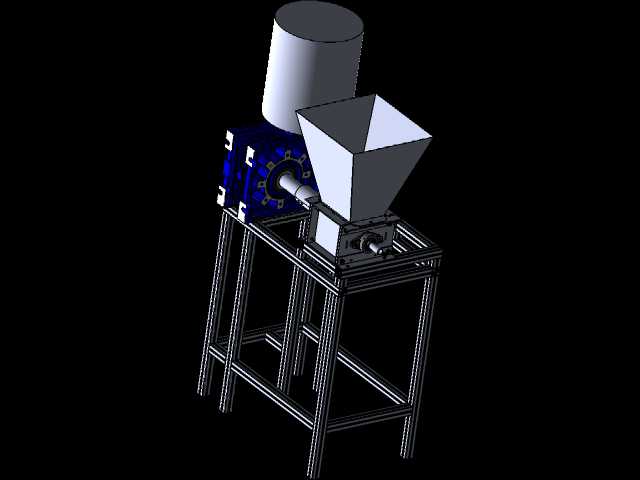

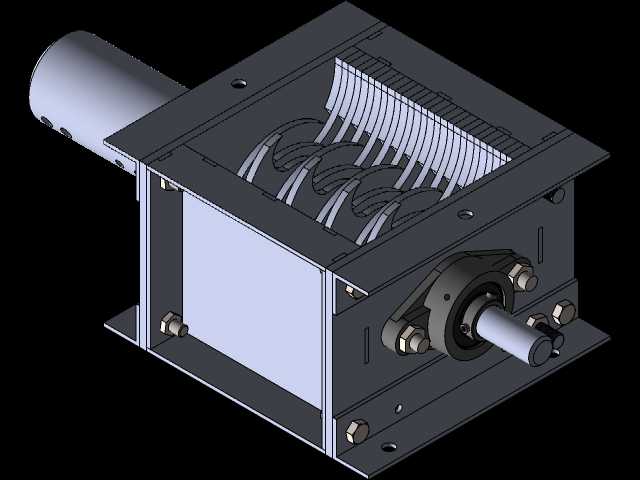

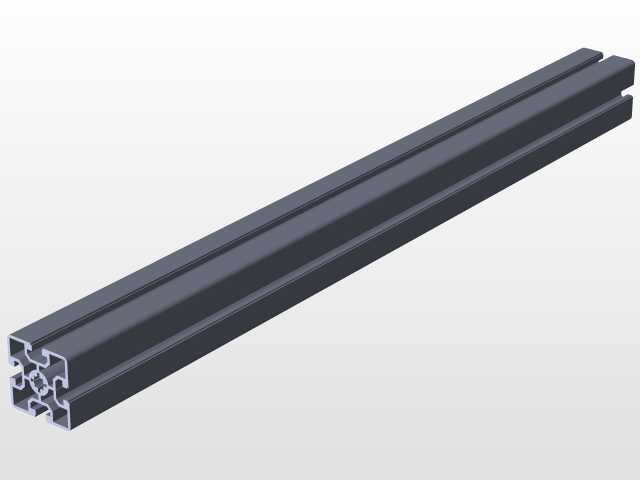

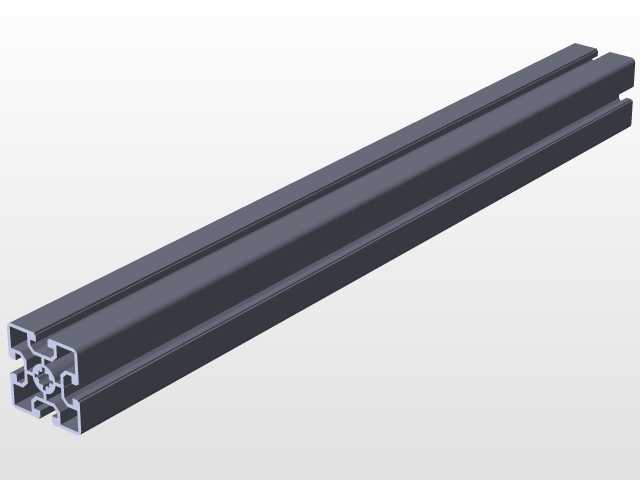

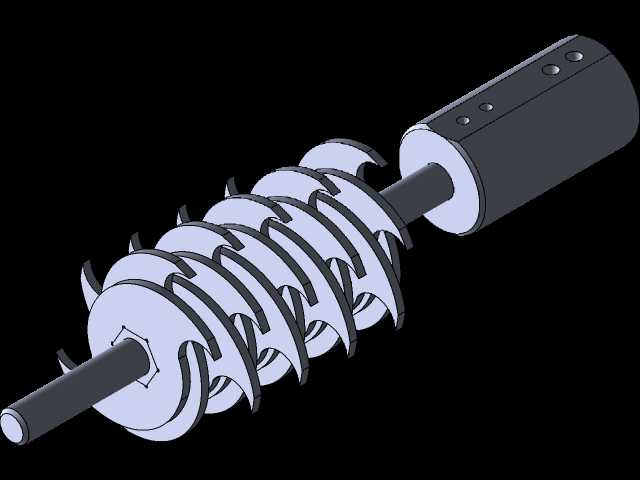

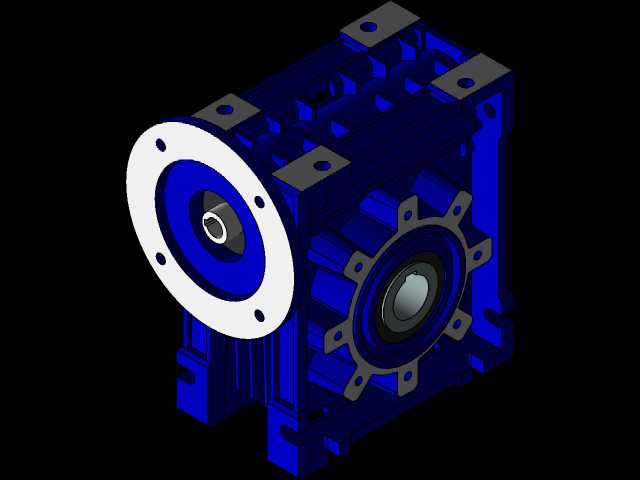

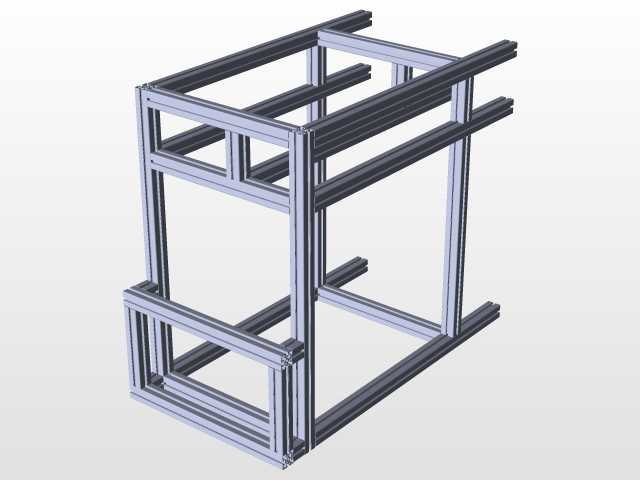

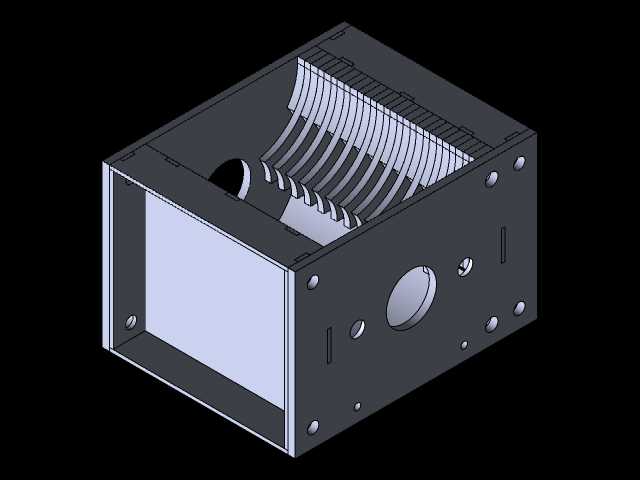

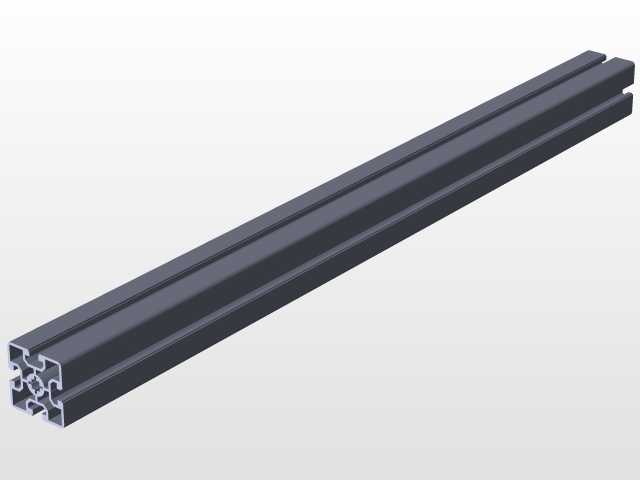

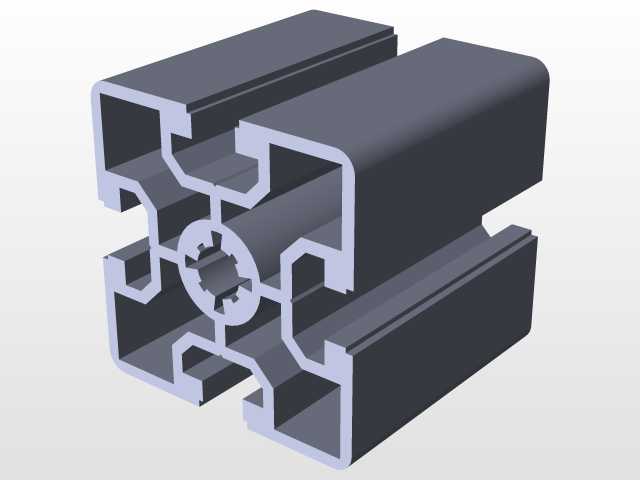

这款塑料粉碎设备主要面向小型塑料回收加工场景，适配社区回收站点、小型再生塑料作坊、创客工坊以及塑料制品生产企业的边角料回收环节，可对常见的热塑性塑料废料进行粉碎处理，将废弃塑料瓶、塑料容器、注塑边角料、废弃塑料板材等物料破碎为尺寸均匀的塑料碎粒，大幅缩减废弃塑料的占用体积，为后续的塑料清洗、熔融造粒、压制成型等再生工序提供合格的预处理物料，有效降低塑料回收环节的运输成本与后续加工进料难度。设备整体采用模块化框架式结构设计，主体支撑框架选用工业铝型材搭建，无需复杂焊接工序即可完成整体装配，各功能模块分区清晰，驱动单元、粉碎腔、进料导料结构、出料承接区域沿水平方向依次排布，既便于日常运维时的部件拆装检修，也能根据实际加工场地的空间条件灵活调整安装位置，适配不同规模作业场地的布局需求。驱动端采用卧式减速电机直连粉碎转子的传动方案，省去了复杂的皮带传动或链条传动结构，传动效率更高，运行过程中的震动与噪音控制表现更优，可有效降低长时间作业的能耗损失与环境噪音影响。进料端设置倾斜式导料斗结构，导料角度经过反复校核，既能够保证待粉碎塑料物料依靠自重顺畅滑入粉碎腔，也能避免粉碎过程中碎料从进料口飞溅弹出，保障作业人员的操作安全。粉碎腔内部采用动定刀配合的剪切式破碎结构，动刀随转子高速运转，与定刀形成持续的剪切作用力，可对韧性较强的热塑性塑料进行有效剪切破碎，避免出现塑料熔融粘刀、卡机堵转的问题，出料粒度可通过调整筛网孔径进行灵活适配，满足不同后续加工工序对碎料尺寸的要求。设备整体外形紧凑，底部配置可锁定的万向脚轮，无需额外预埋固定螺栓即可完成放置，可根据作业需求灵活转移作业位置，安装边界要求低，无需预留过大的周边操作空间，单人即可完成设备的移位与就位操作。设备的电气控制元件集中布置在框架侧方的防护区域内，走线规整并配有防护线槽，可避免加工过程中粉尘、碎料对电气线路造成磨损，提升长期运行的稳定性，整体结构兼顾了小型作业场景的灵活性需求与工业级设备的耐用性要求，能够适配小规模塑料回收加工的连续作业需求，有效提升废弃塑料回收处理的作业效率。
