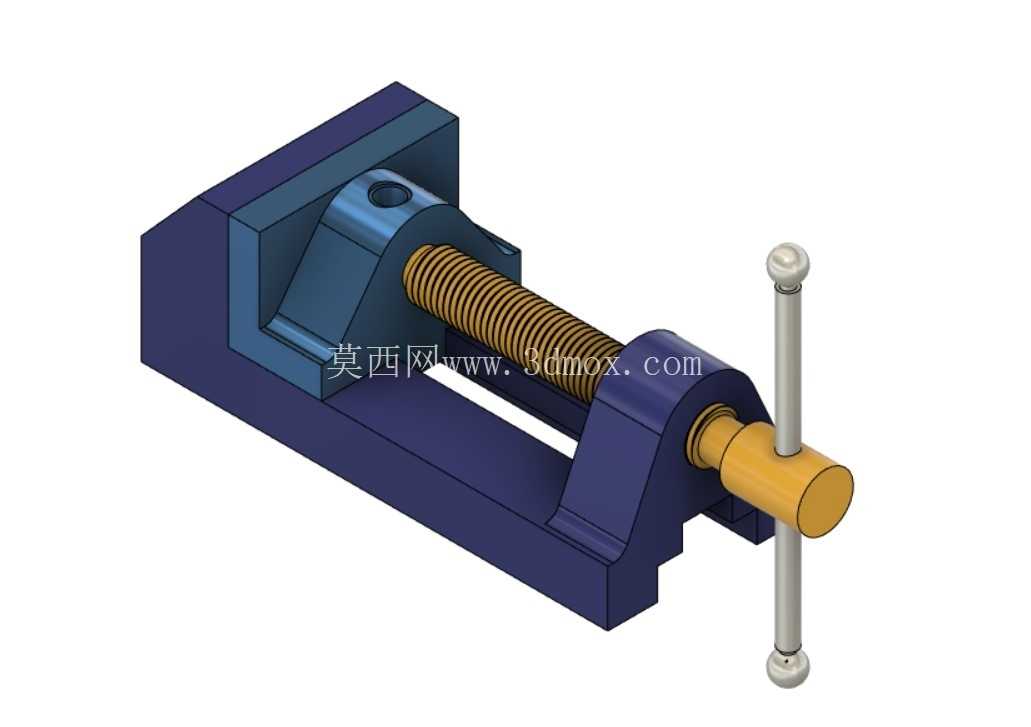

机用螺杆式平口夹紧工装结构

这款手动螺杆夹紧工装，是小型机加工工位、钳工修配场景里最常用的夹持类工装，日常在台式钻床工位、小型铣床工作台面、钳工划线平台上都能见到它的身影，核心作用是在加工作业过程中牢牢固定待加工坯料，避免工件在钻削、铣削、锉修、划线工序中出现位移、窜动，保证加工尺寸精度与作业安全性。

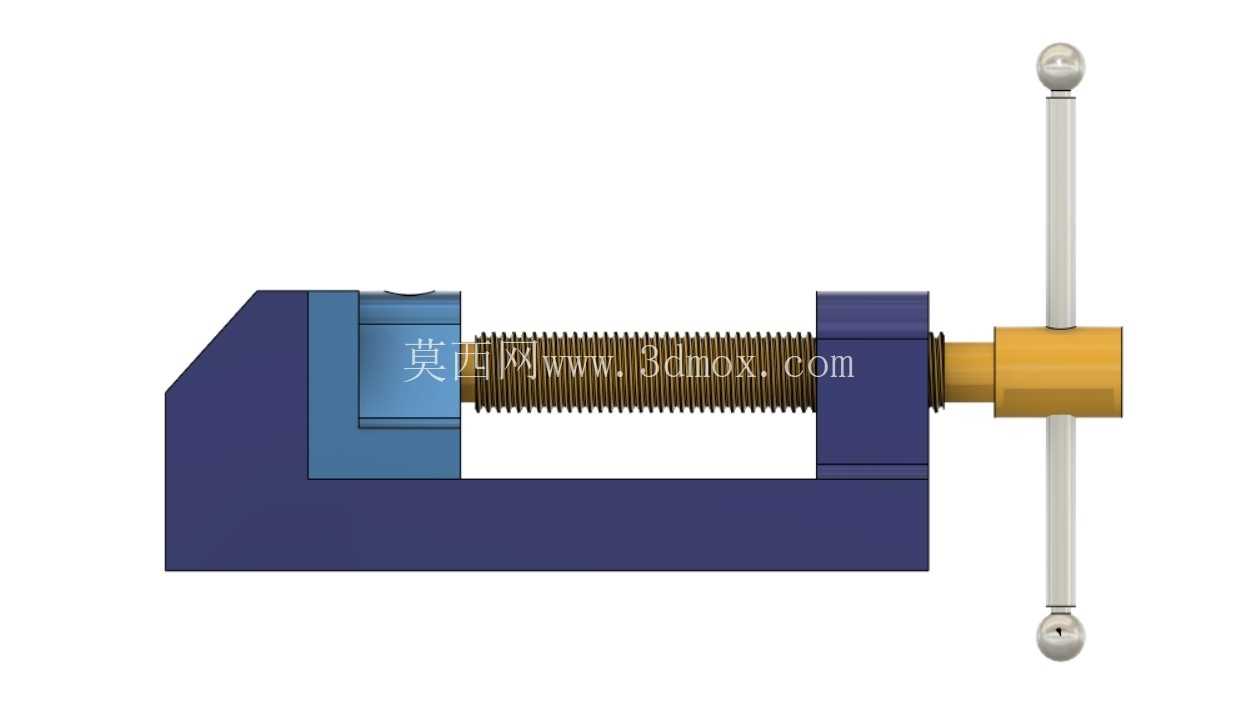

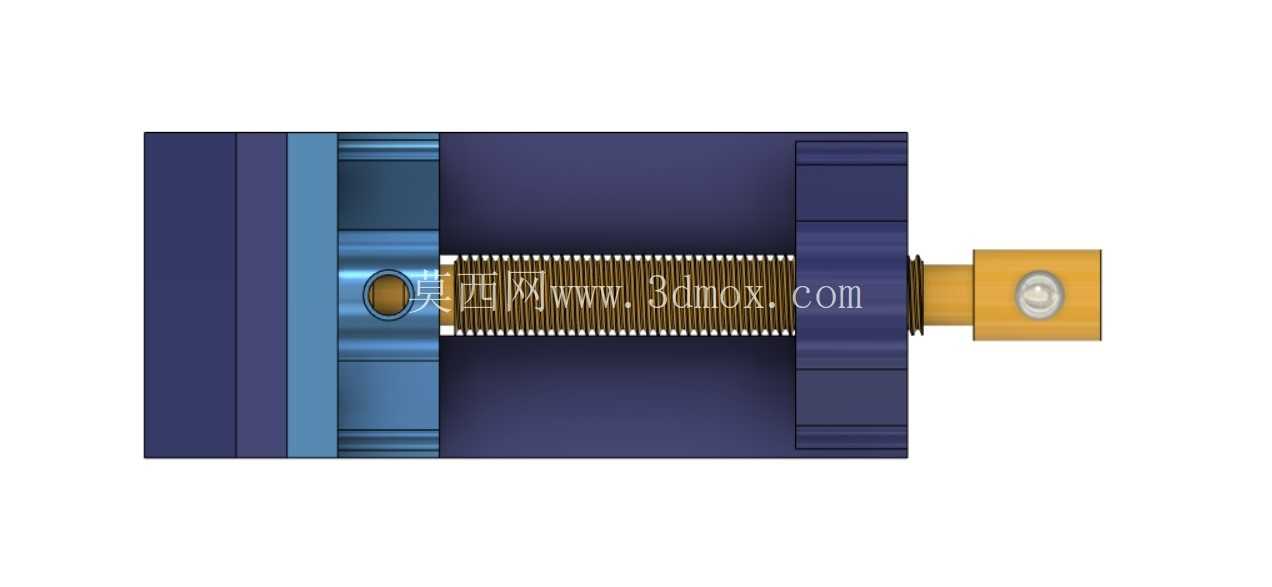

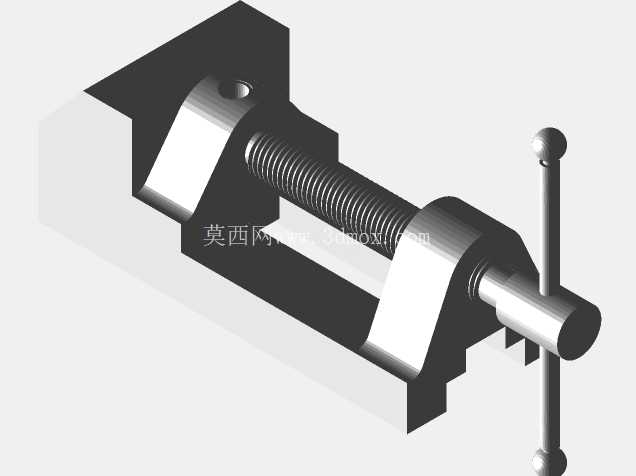

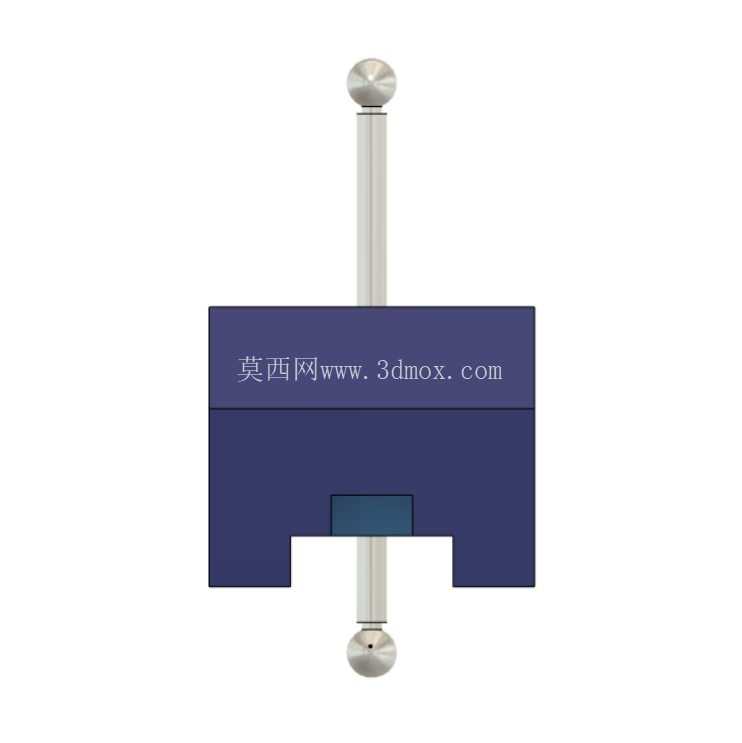

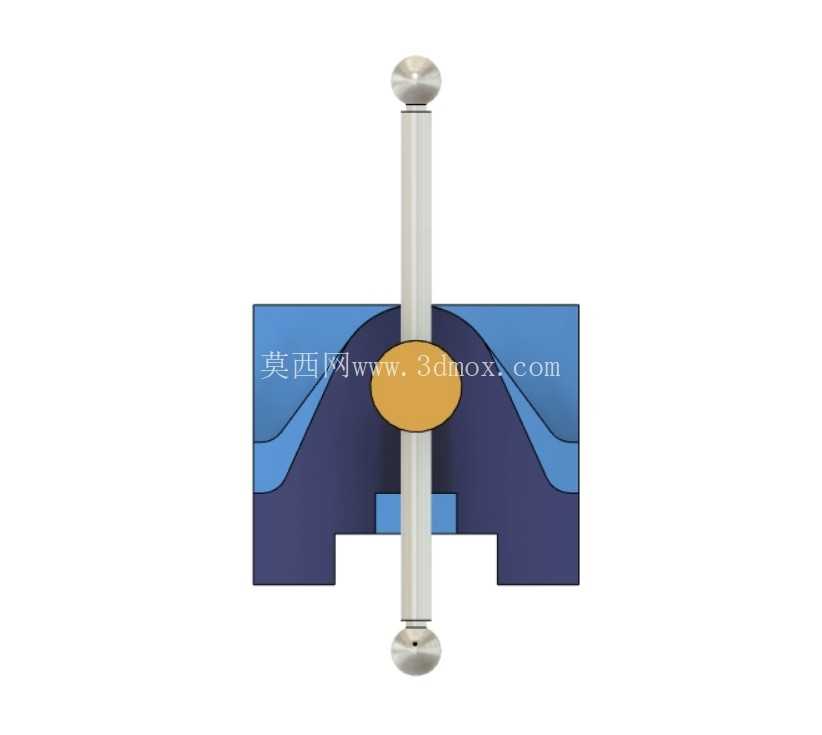

从结构设计逻辑来看，整个工装采用分体式组装思路，固定钳身与底座为一体化铸造成型结构，材质选用常规灰铸铁，依靠材料本身的减震特性吸收加工过程中的振动，同时一体化的结构能保证固定钳口的基准平面度，长期使用不易出现形变。活动钳身通过梯形螺纹副与传动螺杆配合，梯形螺纹的牙型强度高，传动过程中自锁性能优异，夹紧工件后不会因为加工振动出现松脱退扣的问题，不需要额外增加锁止结构就能满足常规轻载加工的夹持需求。传动螺杆的末端穿装可拆卸的摇杆，摇杆两端做了滚花销轴限位，转动摇杆时力臂长度经过核算，普通成年操作人员单手施加作用力就能产生足够的夹紧力，针对铝件、塑料件、小型钢件的夹持都能满足受力要求，不会出现夹不紧或者用力过度导致薄壁工件变形的问题。

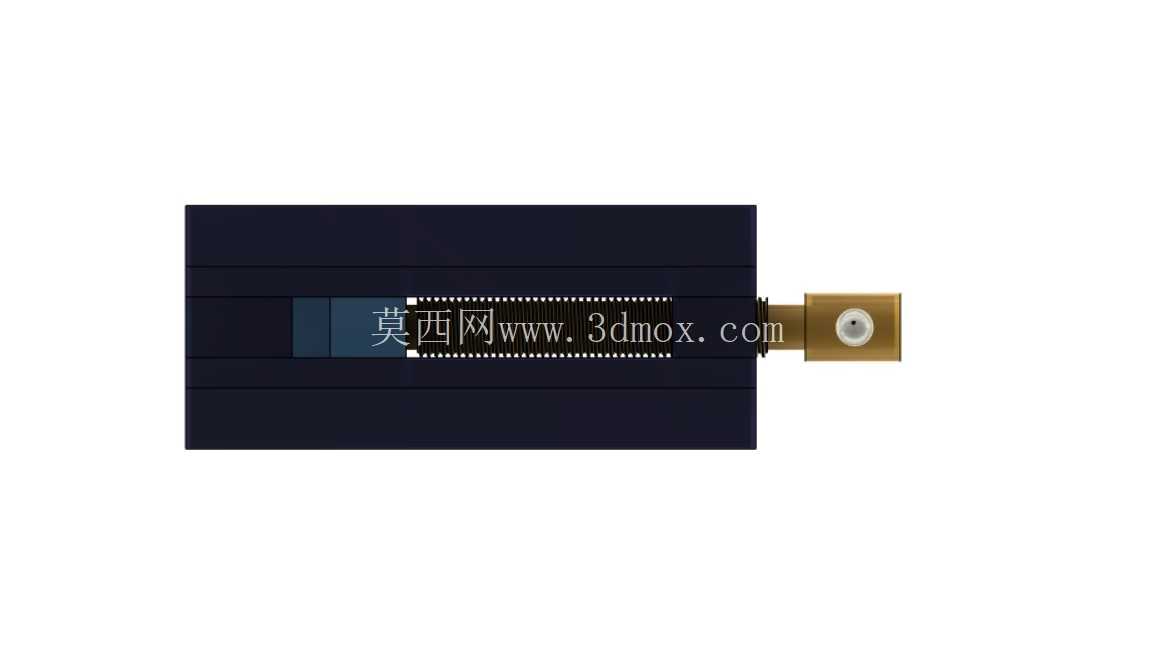

安装边界方面，这款工装的底座预留了两个贯通的安装槽孔，槽孔为长圆形设计，可适配工作台面不同间距的T型槽螺栓，安装时不需要额外打孔适配，直接通过T型螺栓就能将整个工装固定在机床工作台或者钳工平台上，固定后整体的夹持中心高度控制在合理范围，配合常规台式钻床的主轴行程不会出现超程问题。钳口部分做了可更换设计，钳口板通过内六角螺丝固定在活动钳身与固定钳身上，长期使用出现磨损、钳口牙型磨平后，只需要更换钳口板就能恢复夹持精度，不需要整体更换工装主体，能有效降低工位耗材成本。

实际使用场景中，这款工装除了常规的机加工夹持，还可以配合角度垫铁完成斜面工件的装夹，针对小型异形件，也可以通过定制软钳口的方式实现异形轮廓的夹持，适配多品种小批量的加工需求。设计过程中特意将活动钳身的导轨面做了加宽处理，夹紧工件时活动钳身不会出现翘头问题，夹持过程中钳口保持平行，避免工件夹偏导致加工尺寸超差。螺杆与活动钳身的配合位置加装了耐磨铜套，长期往复运动过程中铜套作为易损件可以单独更换，避免铸铁钳身的配合孔出现磨损后无法修复，延长整个工装的整体使用寿命。整体外形尺寸控制在小型工位适配范围，不会占用过多工作台面空间，闲置时可以直接从工作台拆卸收纳，不会占用固定工位资源。摇杆在不使用时可以顺着螺杆轴向收纳，避免突出的杆体对过往操作人员造成磕碰，符合车间作业的安全规范要求。
