直线往复式气动执行机构结构设计

这款直线驱动执行机构的设计，最初是针对自动化产线中需要稳定往复推压动作的工位开发的，常见应用场景覆盖压铸工序的模具抽芯、装配线的工件定位顶紧、检测工位的夹具开合等需要固定行程直线输出的环节，相比直接采用气缸直推的结构，这套机构通过内置的连杆增力结构，能在同等气源压力下输出更大的末端推力，同时对气缸的行程进行放大，适配安装空间受限但需要较长工作行程的设备布局。

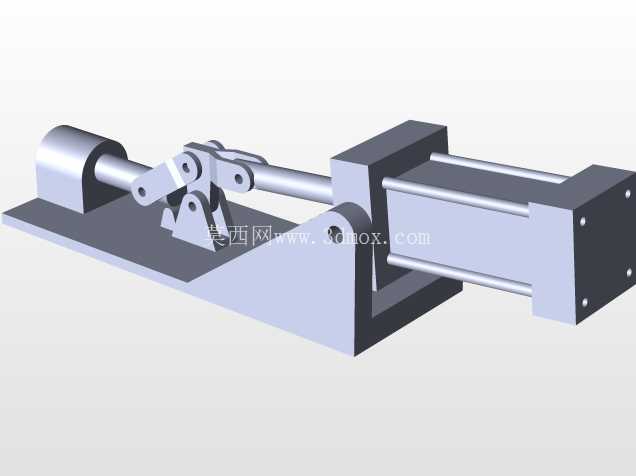

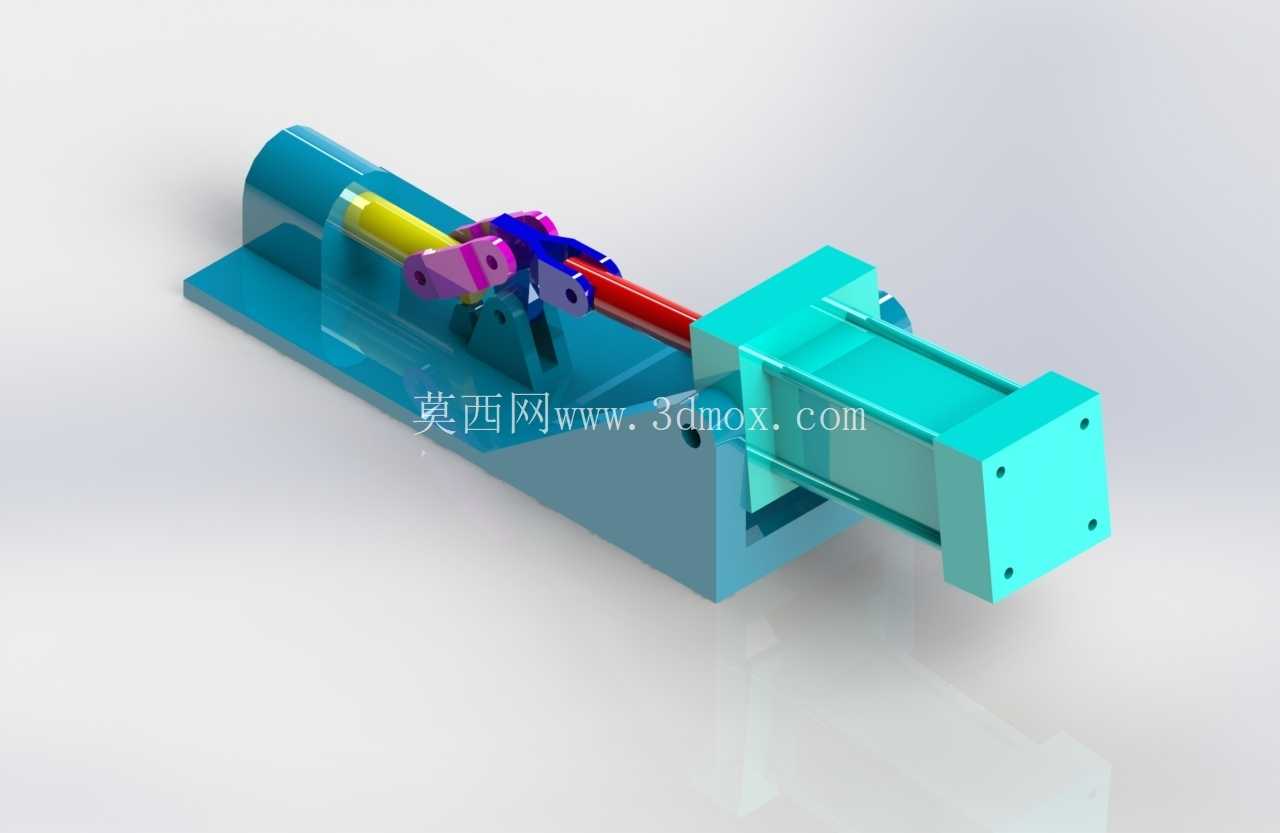

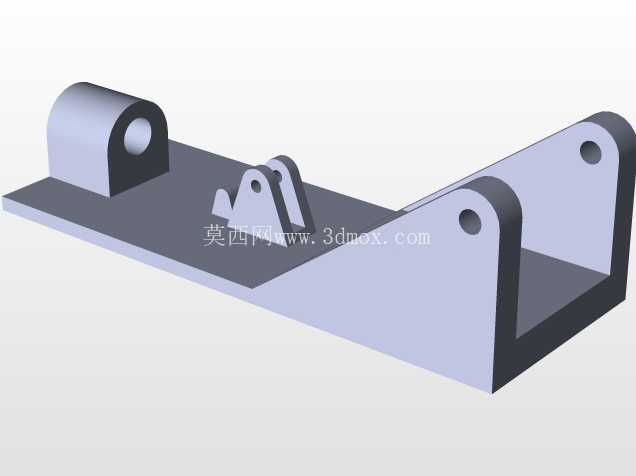

从结构布局来看，整套机构采用一体化安装底板作为承载基准，底板上预留了对应安装孔位，可直接通过螺栓固定在设备机架或者模具基座上，安装时需要保证执行机构的输出轴线与被驱动部件的运动轴线同轴度误差不超过0.1mm，避免侧向力导致的运动卡滞或者密封件磨损。驱动端采用标准气缸作为动力源，气缸缸筒内嵌在机构尾部的支撑座内，缸筒轴线与底板平面平行，活塞伸出端连接一组对称布置的铰接连杆，连杆通过销轴与中部的滑动推块连接，滑动推块与前端的输出滑台刚性连接，滑台两侧通过导向结构与底板上的支撑座配合，保证输出运动的直线度。

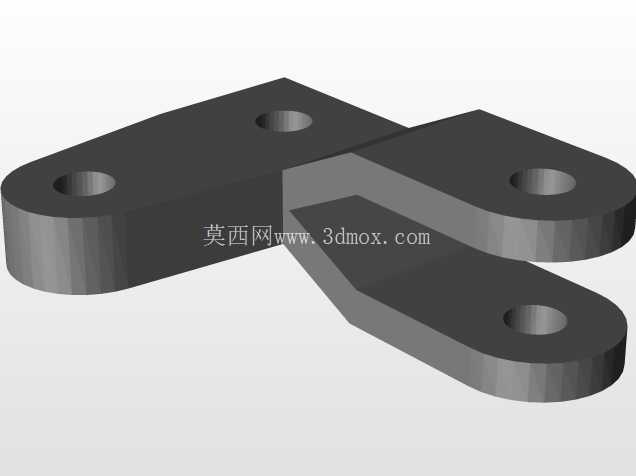

设计过程中，连杆的铰接点位置经过多轮迭代计算，初始方案采用直连结构时，气缸推力直接传递到输出端，在需要3000N输出推力的工况下需要选用缸径80mm的气缸，整体机构宽度超过180mm，无法适配原有设备的安装空间；调整连杆铰接点的力臂比例后，将力的放大比设置为1.8:1，同等推力需求下仅需选用缸径63mm的气缸，整体机构宽度控制在120mm以内，同时在活塞运动到行程末端时，连杆会进入接近死点的位置，此时即使气源出现压力波动，输出端也能保持位置锁定，不会因为负载反推出现回缩，适配模具抽芯这类需要末端保压的工况。

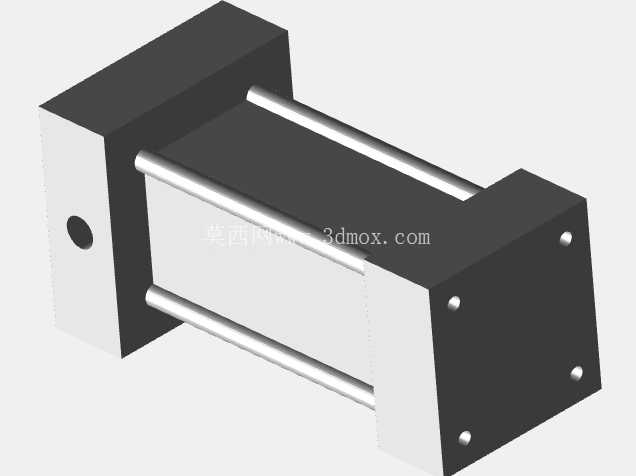

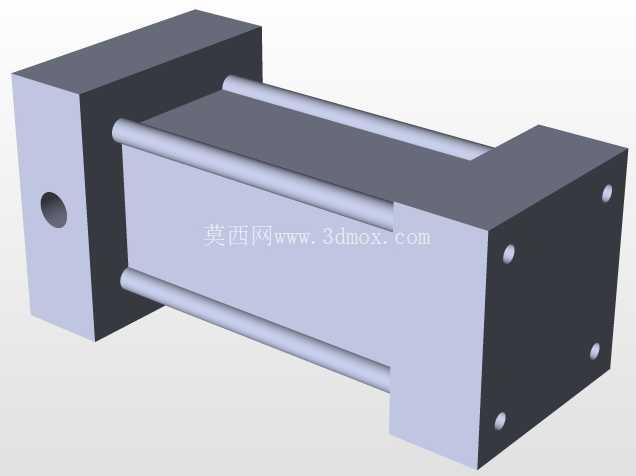

外形尺寸方面，整套机构不含外接气管的总长度为320mm，底板宽度为120mm，总高度为95mm，输出滑台的截面尺寸为80mm*60mm，前端安装面预留了4个M8的螺纹孔，孔位间距为60mm*40mm，可直接连接夹具、抽芯杆、推板等被驱动部件；工作行程为100mm，运动过程中滑台的侧向间隙控制在0.03mm以内，满负载运行时的重复定位精度可达±0.05mm，满足绝大多数工业工位的精度要求。安装边界需要注意，机构尾部需要预留至少50mm的空间用于气管接头连接和气路布置，滑台运动方向的前后两端需要预留10mm的安全余量，避免运动到极限位置时与周边设备发生碰撞，底板下方不需要额外留空，可直接贴装在平整的安装基面上。

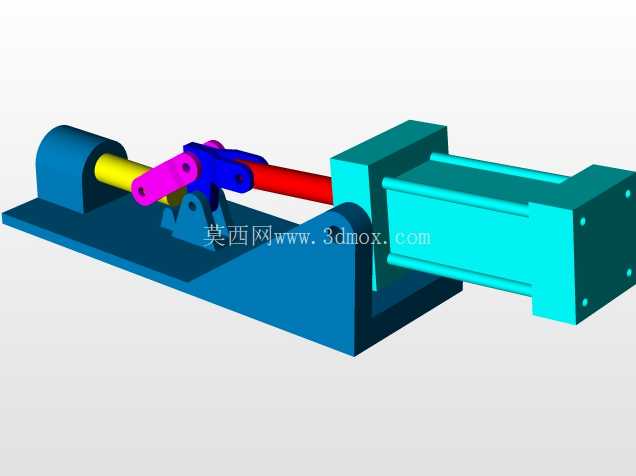

实际使用中，这套机构的运动逻辑为：气源通入气缸无杆腔时，活塞伸出推动连杆展开，带动前端滑台向前伸出，直到运动到行程末端，连杆进入锁止位置，保持输出推力；气源切换到有杆腔时，活塞回缩带动连杆收拢，拉动滑台回到初始位置。导向部位采用自润滑铜套作为滑动支撑，不需要频繁加注润滑脂，日常维护仅需定期检查铰接销轴的磨损情况以及气缸密封件的老化情况即可，适合在多粉尘、有少量切削液飞溅的工业车间环境下长期运行，相比齿轮齿条式的直线驱动结构，这套连杆式结构的抗冲击负载能力更强，在工件卡滞等异常工况下，连杆结构能通过微小的弹性形变吸收部分冲击载荷，避免刚性连接导致的零件断裂损坏。
