钣金折弯散热防护金属壳体结构

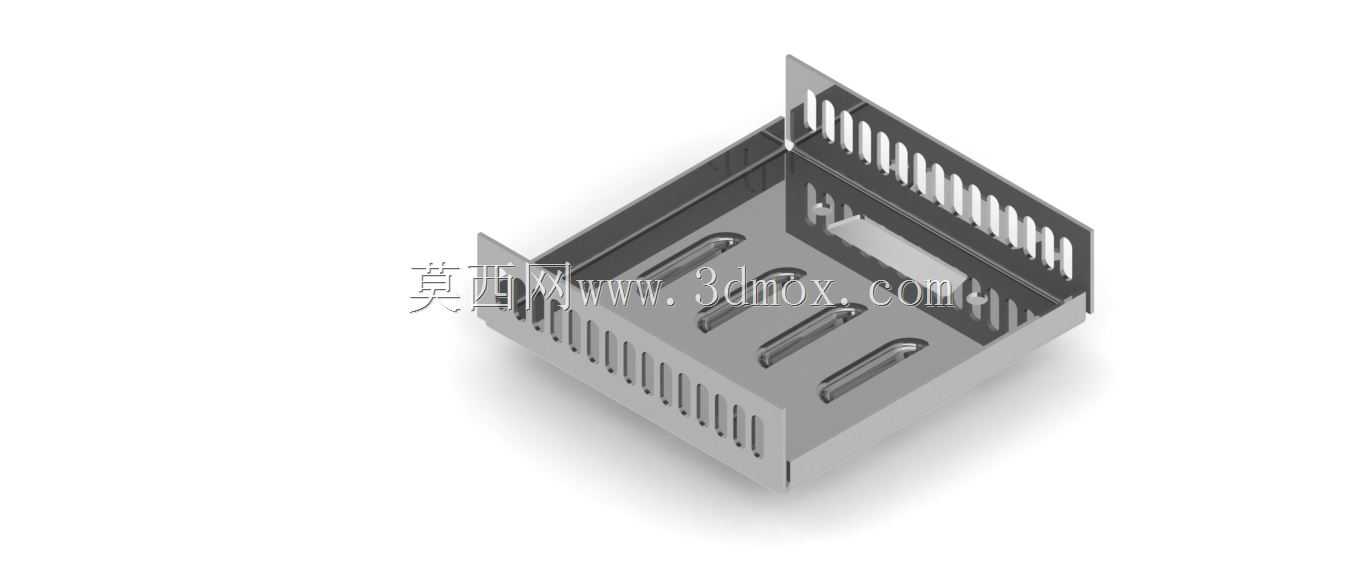

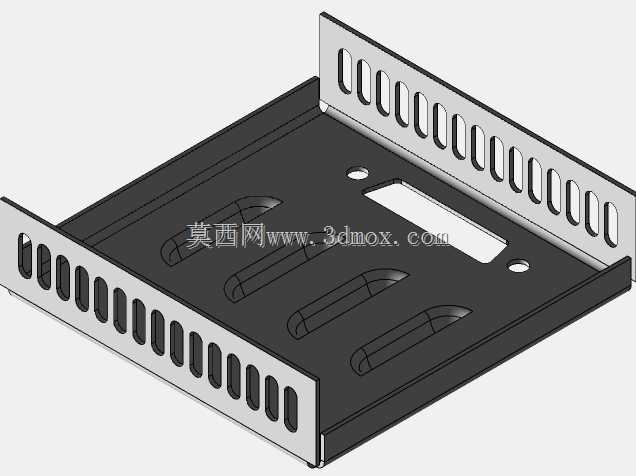

这类钣金折弯成型的金属壳体，多应用在工业控制模块、小型功率驱动单元、嵌入式工控板卡的外围防护场景，日常在生产线旁的分布式IO模块、小型信号转换终端、桌面型测试治具的电控单元上都能见到同结构的壳体应用。从结构设计逻辑来看，整体采用单块钣金板材经裁切、冲孔、多道折弯工序一体成型，减少了额外拼接紧固件的使用，既控制了整体构件重量，也能保证壳体拼接处的结构连续性，避免多块拼接带来的缝隙公差累积。壳体侧壁排布的长圆形通风格栅，是结合内部发热元件的散热路径做的定向开孔，开孔位置避开了内部PCB板的元件安装位，既保证空气对流形成顺畅的散热通道，带走板卡上功率元件工作产生的热量，也能阻挡较大尺寸的异物落入壳体内部触碰电路，兼顾散热效率与防护等级。底部预留的长条状压型槽，一方面是通过压型提升钣金平面的结构刚度，减少薄板材受力后的形变概率，另一方面这些槽位也对应内部板卡的安装定位点，装配时可以直接将板卡顺着槽位滑入定位，省去额外的定位治具辅助，提升装配效率。设计时需要重点控制折弯边的内R角与板材厚度的匹配关系，避免折弯处出现应力集中导致的开裂，同时要核算各折弯边的装配间隙，保证相邻侧壁扣合后无明显错位，安装边界上要预留出外接连接器的开孔位置公差，避免装配时接口与壳体开孔出现偏位。这类壳体的安装方式多为侧壁固定或者底部卡扣固定，设计时要提前核算安装孔位的中心距与配套安装基座的匹配度，同时要保证壳体折弯后内部净空尺寸满足内部元件的最高高度需求，避免元件顶到壳体顶面造成装配干涉。从实际使用反馈来看，一体折弯的钣金壳体相比塑料壳体拥有更好的电磁屏蔽效果，能减少外界电磁信号对内部电路的干扰，同时金属材质的导热性能也能辅助均化内部温度，降低局部热点的温度峰值，在存在少量切削液飞溅、粉尘较多的车间现场使用时，金属材质的抗磕碰、抗老化性能也远优于工程塑料壳体，长期使用不会出现材质脆化、变形的问题。
